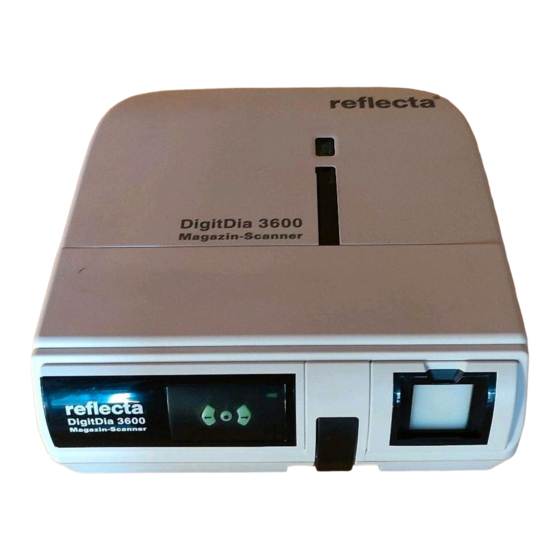

Reflecta DigitDia 3600 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Reflecta Anleitungen
  4. Scanner
  5. DigitDia 3600
  6. Bedienungsanleitung

Reflecta DigitDia 3600 Bedienungsanleitung

Dia-magazin-scanner
Vorschau ausblenden

Werbung

Inhaltsverzeichnis

A. Installation
B. Bedienungsanleit
ung
D
E
U
T
S
C
H

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reflecta DigitDia 3600

Inhaltszusammenfassung für Reflecta DigitDia 3600

  • Seite 1 A. Installation B. Bedienungsanleit...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Teil A Installation ················································································4 ACKUNGSINHALT ·············································································4 ICHTIGE INWEISE ··········································································5 ICHERHEITSHINWEISE ·························································8 NSTALLATION DER OMPONENTEN (PC) ······8 NSTALLATION DER NWENDUNGSSOFTWARE UND DES REIBERS )·····9 NSTALLATION DER NWENDUNGSSOFTWARE UND DES REIBERS ·····························································9 NSTALLATION DES CANNERS Teil B Bedienungsanleitung ·················································································· 10 IAS EINLEGEN ··················································································...

  • Seite 4: Packungsinhalt

    PACKUNGSINHALT Überprüfen Sie den Inhalt der Packung auf Vollständigkeit. Wichtig! Sie sollten den Originalkarton, den Kaufbeleg sowie sonstiges Verpackungsmaterial für eventuell erforderliche Rücksendungen aufbewahren. Packungsinhalt Ø Dia-Magazin-Scanner 3600 Ø Magazin Ø Netzteil und Netzkabel Warnung! Bei der Verwendung eines anderen Netzteils können ernsthafte Schäden auftreten und der Garantieanspruch des Produktes erlischt.

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE Um Beschädigungen am Scanner oder Verletzungen an Ihrer Person oder anderen Personen vorzubeugen, sollten Sie die folgenden Sicherheitshinweise beachten. Nehmen Sie keine Veränderungen am Gerät vor Im Inneren des Gehäuses befinden sich Teile, die unter Spannung stehen. Öffnen Sie das Gehäuse nicht, andernfalls besteht Brandgefahr und die Gefahr eines elektrischen Schlags.
  • Seite 6 Halten Sie Kinder vom Gerät fern Der Scanner enthält verschluckbare Teile, die für Kleinkinder eine besondere Gefahr bedeuten. Sollte ein Kind ein Teil des Scanners verschlucken, müssen Sie sofort einen Arzt kontaktieren. Berühren Sie während eines Gewitters nicht das Stromkabel Vermeiden Sie den Betrieb des Scanners während eines Gewitters.
  • Seite 7 Umgebungstemperatur während des Betriebs +10º bis +40ºC Sie sollten den Scanner nur in diesem Temperaturbereich benutzen. Wenn der Scanner bei Temperaturen außerhalb dieses Bereiches transportiert oder gelagert wurde, sollten Sie vor dem Anschalten so lange warten, bis das Gerät die neue Umgebungstemperatur angenommen hat. Luftfeuchtigkeit während des Betriebs 15% bis 76% relative Luftfeuchtigkeit (keine Kondensierung) Wenn der Scanner während des Transports oder der Lagerung niedrigen...

  • Seite 8: Installation Der Komponenten

    INSTALLATION DER KOMPONENTEN INSTALLATION DER ANWENDUNGSSOFTWARE UND DES TREIBERS (PC) WENN AUF IHREM SYSTEM WINDOWS XP LÄUFT, KÖNNTE WÄHREND DER TREIBERINSTALLATION EIN TESTDIALOG ERSCHEINEN. IN DIESEM FALL WÄHLEN SIE BITTE „Installation fortsetzen“. 1. Legen Sie die Adobe Photoshop Elements Software-CD in Ihr Laufwerk. Falls die Autoplay-Funktion abgeschaltet ist, müssen Sie die CD nach der Datei „Autoplay.exe”...

  • Seite 9: Installation Der Anwendungssoftware Und Des Treibers (Mac)

    INSTALLATION DER ANWENDUNGSSOFTWARE UND DES TREIBERS (Mac) MAC-Benutzer sollten vor der Installation des Scanner-Treibers CyberView X – MS zuerst die Anwendungssoftware (Adobe Photoshop Elements) installieren. Sie können den Scanner-Treiber auch direkt installieren, wenn Sie bereits eine TWAIN-kompatible Anwendungssoftware oder ein Mac-Plugin auf Ihrem Rechner installiert haben.

  • Seite 10: Teil B Bedienungsanleitung

    Richtung Dialift zeigt und der innere Ring auf den Führungsstiften liegt. Hinweis: Das Rundmagazin muss gleichmäßig mit Dias gefüllt sein. CS-Magazin • Es sollte nur das Original-CS-System (reflecta, Braun) verwendet werden. Andere CS-Magazine oder CS-Rahmen können Störungen verursachen. Universalmagazin •...
  • Seite 11 Magazin entnehmen Ziehen Sie den Transportschieber ganz heraus und entnehmen Sie Flachmagazine nach vorne oder hinten und das Rundmagazin nach oben aus dem Scanner. TIPP: Neigen Sie das Magazin nicht in Richtung offene Seite, da sonst Dias herausfallen können. Dia-Vor-/Rücktransport Sie können das nächste oder vorhergehende Dia im Magazin zum Scannen ÅoderÆ...

  • Seite 12: Dias Scannen

    Wichtig! Bei der Scan-Funktion für Einzeldias muss der Dialift korrekt in das Gerät eingeführt (eingerastet) und der Transportschieber ganz eingeschoben sein. Abb. 5 Abb. 6 Der Magazinschacht sollte leer sein oder ein leeres Magazin korrekt eingeführt sein, da der Transportschieber für die Aufwärmphase und den Weißabgleich herausfährt. DIAS SCANNEN Programm starten Führen Sie das Magazin in den Scanner ein und öffnen Sie Adobe Photoshop...
  • Seite 13 Einstellung des Filmtyps (Mac) Wählen Sie den Filmtyp und das Modell aus. Beispiel: Bei einem Positivfilm wählen Sie Positive Film à Generic Reversal aus. Scan-Vorschau Wählen Sie „Aktuelles Dia scannen“, um ein Dia als Vorschau zu scannen oder „Vorschau…“, um eine Vorschau ausgesuchter Dias zu erstellen. Einzelvorschau Multi-Vorschau Einstellungen für den Scan-Vorgang...
  • Seite 14 Scan-Auflösung Farbtiefe Benötigter Benötigter in dpi in bit Speicherplatz als Speicherplatz als JPG- tif-Datei in MB (ca.) Datei in MB (ca.) 1200 1800 11,7 2400 3000 3600 1200 1800 23,5 2400 3000 3600 Im JPG-Dateiformat wurde bei den o.a. Scans die Qualität „BEST“ beim Speichern der Dateien verwendet.
  • Seite 15 Einzelbild scannen Wenn Sie die Scan-Taste ( ) seitlich im Bedienfeld des Scanners drücken, wird das aktuelle Bild automatisch gescannt und an das geöffnete Anwendungsprogramm übertragen. Beenden Nach dem Scannen der Dias werden alle Bilder an die Anwendungssoftware (z.B. Adobe Photoshop Elements) übertragen oder auf dem angegebenen Datenträger gespeichert.

  • Seite 16: Beschreibung Von Cyberview X - Ms

    Beschreibung von CyberView X – MS Die CyberView X-Software (kurz CVX) kann auf zwei Arten eingesetzt werden: als eigenständiges Programm als TWAIN-Treiber direkt aus anderen Programmen heraus. Das Aussehen und die Funktionsweise des Programms unterscheiden sich dabei nur geringfügig. Während beim TWAIN-Treiber im Menü Scan eine Auswahl zur Verfügung steht, die zulässt die eingescannten Daten in das aufgerufene Programm zurückzugeben oder direkt auf die Festplatte zu speichern, kann beim Aufruf von CVX als eigenständiges Programm nur auf die Festplatte gespeichert werden.
  • Seite 17 Hauptfenster Menüleiste 1.1.1 Scan Vorschau: -Vorschau aktuelles Dia: - Vorschau … Im Gegensatz zu Vorschau aktuelles Dia, bei dem nur ein Dia gescannt wird, kann beim Menüpunkt Vorschau… ein Bereich eingegeben werden. Einzelne Bereiche werden mit – gekennzeichnet, mehrere Bereiche oder Einzeldias werden mit Komma getrennt.
  • Seite 18 - Mehrere Dias scannen…: Nach Auswahl dieses Menüpunktes werden Sie nach der Anzahl der Scans gefragt, die Sie durchführen wollen. Die Scans werden ab der aktuellen Position des Magazins durchgeführt. Die Option „.. und als Datei speichern…“ verlangt im Anschluss die Eingabe des Speicherortes, des Dateigrundnames und der Speicherqualität des Bildes.

  • Seite 19: Erweiterte Einstellungen

    - Einstellungen Dieser Bereich gliedert sich in 3 Unterfenster: 1.1.1.1. Scan Einstellungen – stellen Sie hier die Auflösung, den Farbmodus und den Scanmodus für Vorschauscan und Scan ein. Zum Farbmodus: Beachten Sie bitte, dass verschiedene Programme mit 16bit Farbtiefe nicht arbeiten können. Zum Scanmodus: In der Einstellung Qualität wird der Scan langsamer durchgeführt, dadurch vermindert sich das Rauschen auf den Scans.
  • Seite 20 1.1.1.3. Standard Scanbereich CVX erkennt selbstständig drei verschiedene Scanformate. In diesem Bereich können Sie die Rahmengrößen, die während der Vorschauscans automatisch gesetzt werden und einen entsprechenden Offset für die Platzierung des Rahmens eingeben. Bitte beachten Sie, dass die x/y-Angaben für den Offset entsprechend der Koordinatenangaben, wie es Adobe Photoshop vorgibt, gemacht werden müssen.
  • Seite 21 1.1.2 Vorschau - Vergrößern: CVX ändert den Mauszeiger zu einer Lupe; mit dieser können Sie durch einen Klick im Vorschaufenster eine Vergrößerung des Vorschauscans erreichen. - Verkleinern: Durch Klicken ins Vorschaufenster erreichen Sie eine entsprechende Verkleinerung des Vorschauscans - 90 Grad Drehung nach links: Dreht die Vorschau um 90 Grad nach links - 90 Grad Drehung nach rechts : Dreht die Vorschau um 90 Grad nach rechts - Horizontal spiegeln: Spiegelt die Vorschau horizontal - Vertikal spiegeln: Spiegelt die Vorschau vertikal...
  • Seite 22 1.1.3 Bildeinstellungen Über die Menüpunkte Variationen, Farbabgleich und Kurven und Ebenen können Farb- und Kontrastanpassungen durchgeführt werden. Dabei ergänzen, bzw. addieren sich diese Einstellungen. Im unteren Bereich des Fensters Bildeinstellungen können die Einstellungen, die Sie in diesen drei unterschiedlichen Fenstern durchführen, gespeichert und auf andere Scans übertragen werden.
  • Seite 23 1.1.3.1. Variationen: Dieses Fenster erlaubt Ihnen für die drei Bereiche „Dunkle Bereiche“, „Mitteltöne“ und „Helle Bereiche“ und einer entsprechenden Einstellung zwischen Fein (für wenig Veränderung) und Grob (für viel Veränderung) den Scan sowohl für die Farben als auch für die Helligkeit, zu korrigieren. Stellen Sie dazu vor der Korrektur den Bereich und die Stärke ein und klicken Sie dann auf eines der korrigierten Bilder.
  • Seite 24 1.1.3.2. Farbabgleich: Einstellung von Helligkeit, Kontrast, Sättigung und Farbe (CMY oder RGB) des Bildes können hier über die Schieberegler oder durch Eingabe von Werten in den entsprechenden Feldern korrigiert werden. Die Schaltflächen mit den Lupen erlauben ein Ein- und Auszoomen des Vorher und Nachher Fensters, damit Sie Ihre Veränderungen genau überprüfen können.

  • Seite 25: Kurven Und Ebenen

    1.1.3.3. Kurven und Ebenen: Änderungen der Bildwerte durch Gammakorrektur. Wie im Fenster „Farbabgleich“ haben Sie hier die Möglichkeit über die beiden „Lupenschaltflächen“ die Bilder „Vorher“ und „Nachher“ zu vergrößern und zu verkleinern, um Ihre Veränderungen besser kontrollieren zu können. Die drei Schaltflächen mit den Pipetten lassen ein Setzen des Schwarzpunktes, des Graupunktes und des Weißpunktes mittels Klick in das Bild zu.
  • Seite 26 1.1.4 Fenster - Belichtungseinstellungen Über die Schieberegler der verschiedenen Farben kann die Belichtung bereits beim Scan korrigiert werden. Haben Sie farbstichige Vorlagen, so können Sie hier bereits eine Korrektur vornehmen. Gleiches gilt für zu dunkle Aufnahmen – heben Sie die drei Farben gleichmäßig an, um eine stärkere Gesamtbelichtung ohne Farbverschiebung während des Scans zu erreichen.
  • Seite 27 - Ausgabe Vorschau Durch Festlegung des Ausgabeformats über das Ausgabemedium (Typ und Größe) und die Ausgabe Parameter (Auflösung und Größe) können Sie sich einen Eindruck über die geplante Ausgabe verschaffen 1.1.5 Hilfe - Benutzerhandbuch Öffnet dieses Manual vom CVX aus. - Firmware aktualisieren: Hierüber kann die Firmware aktualisiert werden;...
  • Seite 28 Symbolleiste Über die Symbolleiste erreichen Sie die Programmteile des Menüs schneller. Sollten bestimmte Menüs Unterpunkte besitzen, wird das durch den Pfeil links neben dem Symbol gekennzeichnet. Eine genaue Beschreibung der Befehle finden Sie im Handbuchteil 1.1 Menüleiste. [ Negativ ] [ Positiv/Dia ] [ Schwarzweiß...
  • Seite 29 Sollten Sie das Magazin per Hand auf eine andere Position setzen, können Sie über diesen Menüpunkt die neue Position eingeben, damit der Zähler im CVX wieder richtig arbeitet. Hier können Sie eine Position eingeben, die der Scanner anfahren soll. Beispiel: Sie möchten alle Dias von Position 51-100 einscannen. Gehen Sie mit dieser Schaltfläche zu Position 51 und wählen Sie dann „Mehrere Dias scannen und als Datei speichern…“.
  • Seite 30 Folgende Schaltflächen verhalten sich exakt wie die Auswahl des entsprechenden Menüs (Siehe 1.1 Menüleiste) Vorschau -> Vergrößern (Maximalwert1000%) Vorschau -> Verkleinern Vorschau -> 90 Grad Drehung nach links Vorschau -> 90 Grad Drehung nach rechts Vorschau -> Horizontal spiegeln Vorschau -> Vertikal spiegeln Scan ->...

  • Seite 31: Einstellungen Für Aktives Bild

    Statuszeile (Vorschaufenster) In der linken unteren Ecke werden die Farbstufen von rot, grün und blau, sowie die Koordinaten der jeweiligen Position angezeigt [ siehe: I ]. In der rechten unteren Ecke werden das aktuelle Bild, die Zoomstufe, sowie die Anzahl der Auswahlrahmen [ siehe: II ] angezeigt..
  • Seite 32 Im erweiterten Modus sehen Sie zusätzlich die Angaben der geplanten Ausgabe. Veränderungen in diesen beiden Eingabebereichen führen zu jeweils korrespondierenden Änderungen der anderen Werte.
  • Seite 33 Miniaturansichten Die Bilder aus der Vorschau werden hier als Miniaturbilder angezeigt. Standardmäßig sind alle Bilder der Vorschau ausgewählt (erkennbar an den markierten Kontrollkästchen unter den Bildern). Wenn mehr als 6 Vorschaubilder gescannt werden, können Sie sich zwischen den Bildern mit den links/rechts Pfeil-Schaltflächen vor und zurück bewegen. Sie können die zu scannenden Bilder über die Kontrollkästchen auswählen;...
  • Seite 34 Support Support sowie Treiberupdates erhalten Sie über unsere Internetseiten. Die Produkte Adobe Photoshop Elements und Adobe Photoshop Album werden direkt von Adobe gepflegt. Dort erhalten Sie auch Support für diese Produkte. Weitere Infos erhalten Sie bei www.adobe.de...
