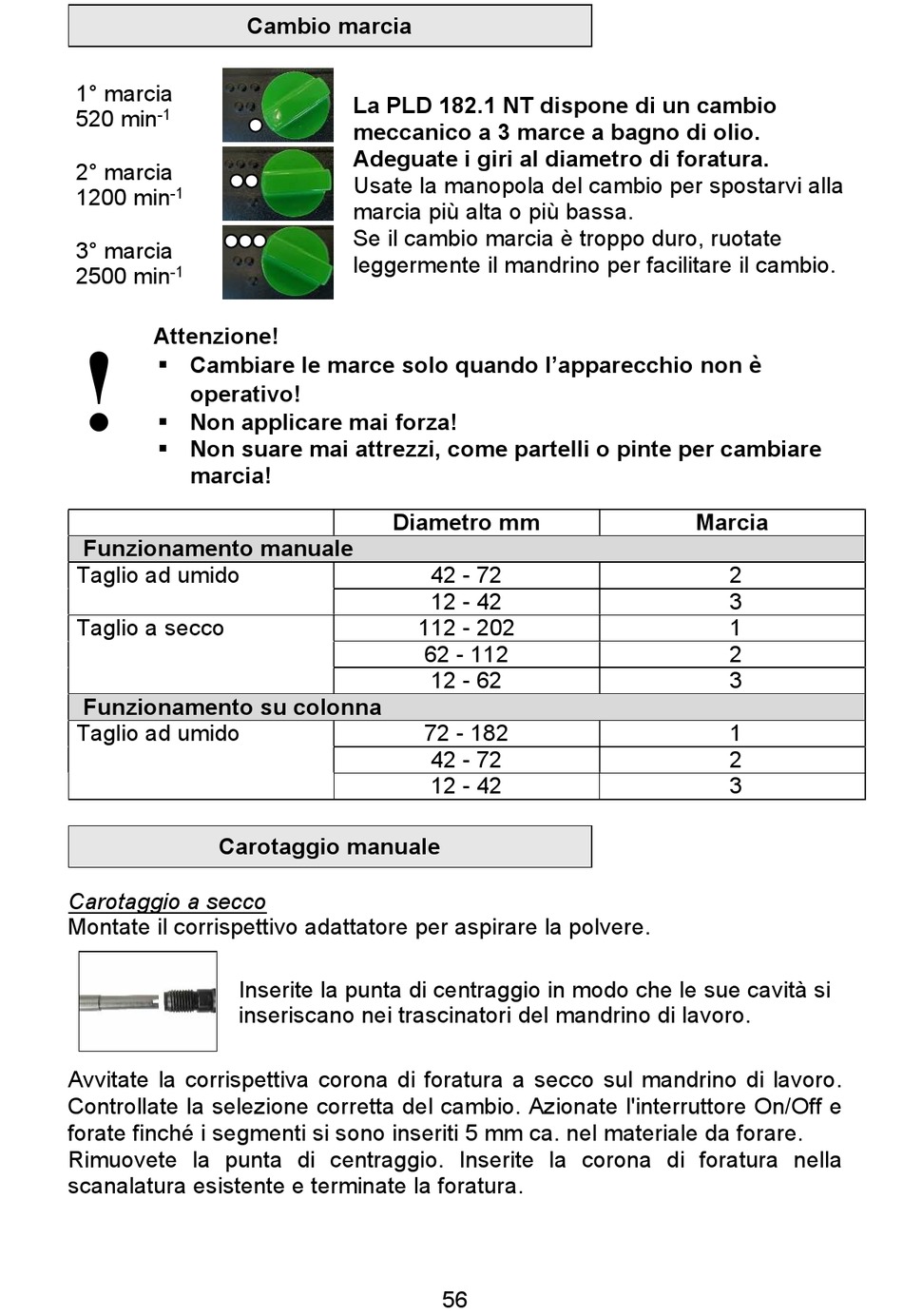

Eibenstock PLD 182.1 NT Originalbetriebsanleitung Seite 57

1° marcia
520 min -1
2° marcia
1200 min -1
3° marcia
2500 min
-1
Attenzione!
!
 Cambiare le marce solo quando l'apparecchio non è
operativo!
 Non applicare mai forza!
 Non suare mai attrezzi, come partelli o pinte per cambiare
marcia!
Funzionamento manuale
Taglio ad umido
Taglio a secco
Funzionamento su colonna
Taglio ad umido
Carotaggio manuale
Carotaggio a secco
Montate il corrispettivo adattatore per aspirare la polvere.
Inserite la punta di centraggio in modo che le sue cavità si
inseriscano nei trascinatori del mandrino di lavoro.
Avvitate la corrispettiva corona di foratura a secco sul mandrino di lavoro.
Controllate la selezione corretta del cambio. Azionate l'interruttore On/Off e
forate finché i segmenti si sono inseriti 5 mm ca. nel materiale da forare.
Rimuovete la punta di centraggio. Inserite la corona di foratura nella
scanalatura esistente e terminate la foratura.
Cambio marcia
La PLD 182.1 NT dispone di un cambio
meccanico a 3 marce a bagno di olio.
Adeguate i giri al diametro di foratura.
Usate la manopola del cambio per spostarvi alla
marcia più alta o più bassa.
Se il cambio marcia è troppo duro, ruotate
leggermente il mandrino per facilitare il cambio.
Diametro mm
112 - 202
42 - 72
12 - 42
62 - 112
12 - 62
72 - 182
42 - 72
12 - 42
56
Marcia
2
3
1
2
3
1
2
3
