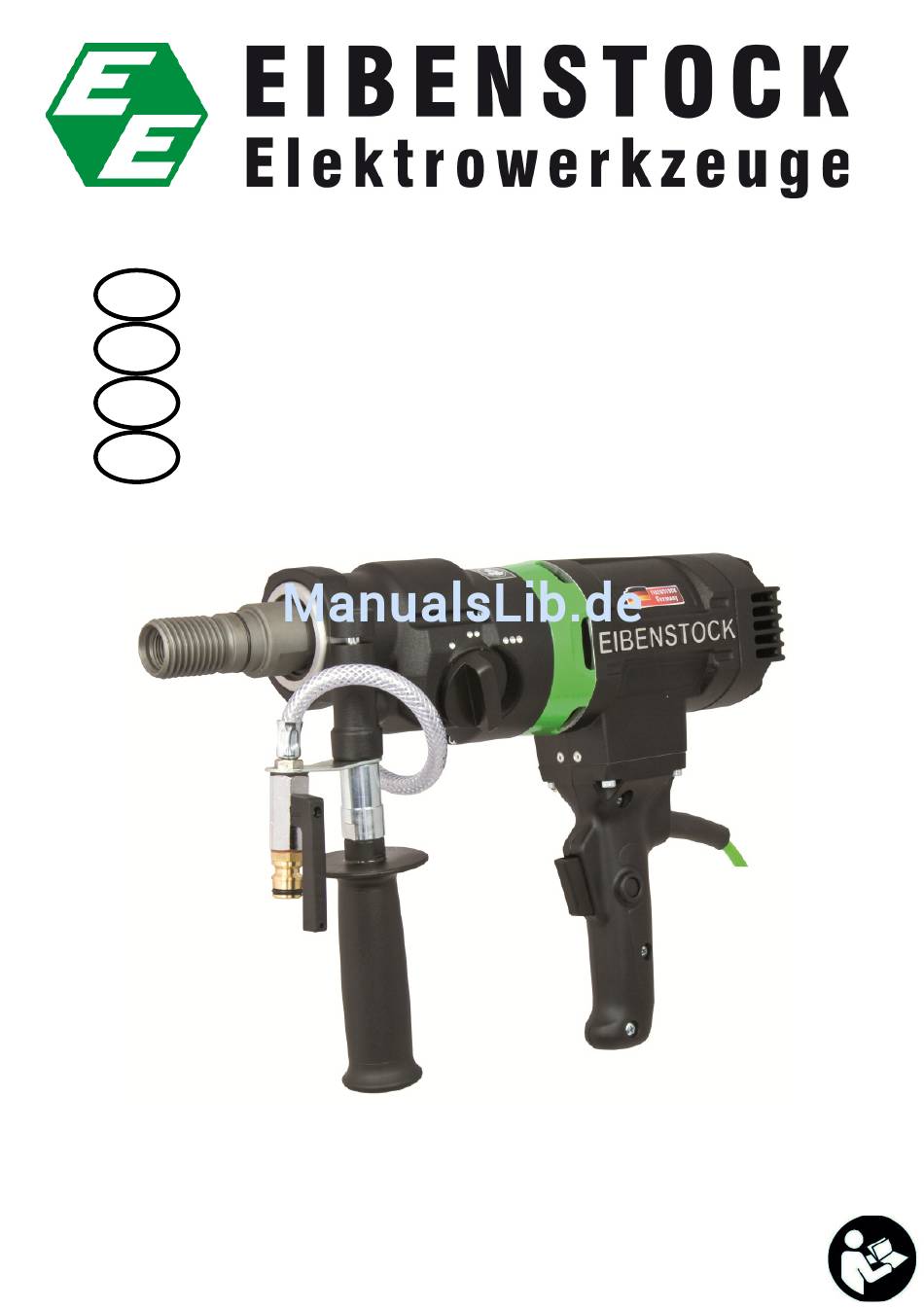

Eibenstock PLD 182 Originalbetriebsanleitung

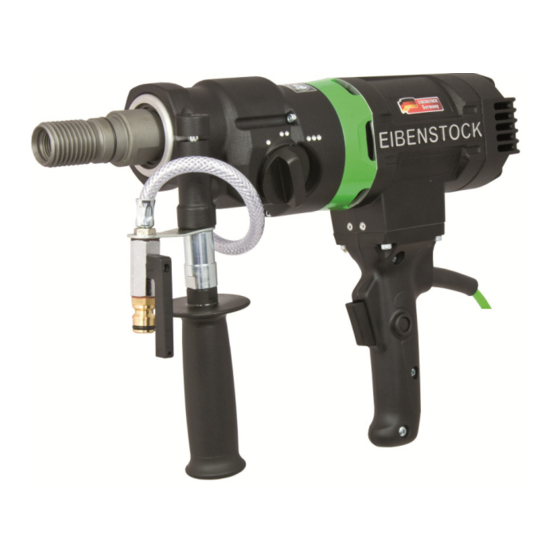

Diamant – kernbohrmaschine
Verwandte Anleitungen für Eibenstock PLD 182
Inhaltszusammenfassung für Eibenstock PLD 182
- Seite 1 Originalbetriebsanleitung ..……...…..2 - 15 Original Instructions...…….....16 - 28 Notice originale ………….……...………..29 - 41 Oorspronkelijke gebruiksaanwijzing…..42 - 54 PLD 182...
-
Seite 3: Wichtige Sicherheitshinweise
DEUTSCH Wichtige Sicherheitshinweise Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt: Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen. Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen. Vorkehrungen zum Schutz des Bedieners treffen. Zu Ihrem Schutz sollten Sie folgende Schutzmaßnahmen treffen Gehörschutz benutzen Augenschutz benutzen... - Seite 4 Technische Daten Diamant – Kernbohrmaschine PLD 182 Nennspannung: 230 V ~ Leistungsaufnahme: 2300 W Nennstrom: 10,5 A Bestellnummer 0343P Frequenz: 50-60 Hz max. Bohr - Ø in Beton (Nassschnitt): 182 mm Werkzeugaufnahme: 1 ¼“UNC - ½¨ i Spannhalsdurchmesser: 60 mm...
- Seite 5 Bestimmungsgemäßer Gebrauch Die Diamant- Kernbohrmaschine PLD 182 ist für den professionellen Einsatz bestimmt und darf nur von unterwiesenen Personen bedient werden. Sie kann sowohl in einem dafür geeigneten Diamantbohrständer als auch Freihand betrieben werden. In Verbindung mit den entsprechenden Diamantbohrkronen ist die Maschine zum Bohren von Beton, Mauerwerk und Stein im Nassschnitt bestimmt.
- Seite 6 einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken. Manipulationen am Gerät sind nicht erlaubt. Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn die Kernbohrmaschine unbeaufsichtigt bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsausfall, beim Einsetzen bzw.
- Seite 7 Personen bedient wird. Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage! Elektrischer Anschluss Die PLD 182 ist in Schutzklasse I ausgeführt. Zum Schutz des Bedieners darf die Maschine nur über eine Fehlerstromschutzeinrichtung betrieben werden. Das Gerät wird deshalb standardmäßig mit integriertem PRCD–...
- Seite 8 Zusatzhandgriff Im Handbetrieb darf die PLD 182 nur in Verbindung mit dem beiliegenden Zusatzhandgriff betrieben werden. Dieser wird von vorn auf den Getriebehals aufgesteckt und durch Drehen des Handgriffes in Pfeilrichtung fest angezogen. Ein-/ Ausschalten Momentschaltung Einschalten: Ein-Aus-Schalter drücken. Ausschalten: Ein-Aus-Schalter loslassen.
- Seite 9 Wasseranschluss Schließen Sie die Maschine über das Stecknippel an die Wasserversorgung oder ein Wasserdruckgefäß an. Achtung! Der maximale Wasserdruck sollte 3 bar nicht überschreiten. Bei höherem Wasserdruck ist ein Druckminderer bauseits zu verwenden. Verbindungsstück Maschine verwenden bitte eine handelsübliche GARDENA – Schlauchkupplung. Verwenden Sie nur sauberes Leitungswasser.
- Seite 10 Bohren - handgeführt Öffnen Sie den Kugelhahn und schalten Sie die Maschine an. Halten Sie die Maschine fest in beiden Händen. Setzen Sie die Maschine leicht geneigt an. Nachdem sich die Bohrkrone in die Oberfläche eingearbeitet hat (ca. 1/8 – 1/4 des Kreisumfangs) bringen Sie die Maschine in den 90°...
- Seite 11 Etwas, auf dem Bohrspindelgewinde aufgetragenes, wasserfestes Fett und ein Kupferring zwischen Spindel und Bohrkrone erleichtern das Lösen der Bohrkrone. Nach dem Bohren Wenn Sie Ihre Bohrung beendet haben: Ziehen Sie die Bohrkrone aus dem Loch heraus. Schalten Sie den Motor aus. Benutzen Sie den Motorschalter und nicht den PRCD zu diesem Zweck.
-
Seite 12: Überlastungsschutz
Legen Sie die Scheibe auf und schrauben Sie die Flügelmutter ganz fest. Justieren Sie die Bohreinheit mittels der vier Schrauben in der Fußplatte. Überlastungsschutz Die PLD 182 ist zum Schutz von Bediener, Motor und Bohrkrone mit einem mechanischen, elektronischen thermischen Überlastungsschutz ausgerüstet. -
Seite 13: Sicherheitskupplung
Sicherheitskupplung Die Sicherheitskupplung soll Stöße und übermäßige Belastung abfangen. Sie ist kein absoluter Schutz, deshalb sollten Sie umsichtig bohren. Um ihre Funktionsfähigkeit zu erhalten, sollte sie max. 2 s durchrutschen. Ein längeres Durchrutschen führt zur Zerstörung der Sicherheitskupplung. Sie muss bei übermäßigem Verschleiß von einer autorisierten Fachwerkstatt erneuert werden. - Seite 14 Die Kunststoffteile des Gerätes sind materialspezifisch gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
-
Seite 15: Fehlersuche
Lieferschein). Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen. Schäden, durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird. -
Seite 16: Konformitätserklärung
Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60 745 gemäß der Bestimmungen 2011/65/EU, 2004/108/EG (bis 19.04.2016), 2014/30/EU (ab 20.04.2016), 2006/42/EG Technische Unterlagen (2006/42/EG) bei: Elektrowerkzeuge GmbH Eibenstock Auersbergstraße 10 D – 08309 Eibenstock Lothar Lässig Frank Markert General Manager Head of Engineering 14.09.2015... - Seite 56 Ihr Fachhändler Your distributor Votre marchand spécialisé Uw distributeur Elektrowerkzeuge GmbH Eibenstock Auersbergstraße 10 D – 08309 Eibenstock www.eibenstock.com...
