In bedrijf stellen
Een DMX-controller aansluiten
Het apparaat is uitsluitend bedoeld voor aansluitingen op DMX-controllers met DMX-512-
protocol.
•
Verbind de aansluiting DMX IN met de uitgang van de DMX-controller.
•
Gebruik hiervoor een geschermde XLR-kabel. De controller moet over minstens twee vrije besturingskanalen
beschikken.
•
Verbind de aansluiting DMX OUT met de DMX-ingang van het navolgende apparaat. Als de DMX-stroboscoop
het laatste of enige apparaat in de DMX-keten is, moet u hier een stekker met afsluitweerstanden plaatsen.
De penbezetting van de aansluitbussen is bij het apparaat opgedrukt.
Instelling van de bedrijfsmodus
De DMX-stroboscoop TL-1500 kan met de ingebouwde controller (muziekbesturing via microfoon resp. automatisch
bedrijf) of met een externe DMX-controller worden bestuurd.
Muziekbesturing
•

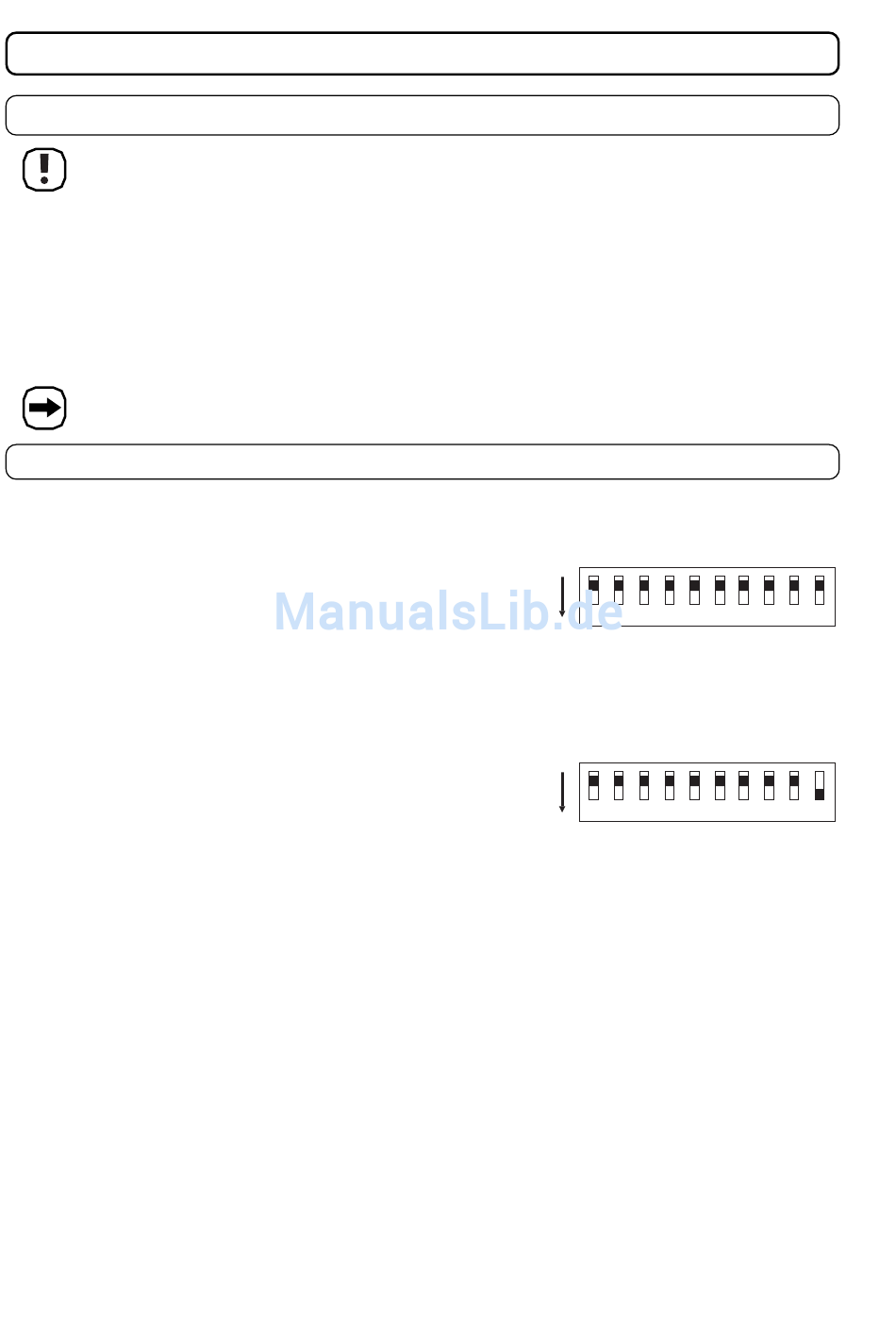

Zet alle DIP-schakelaars in de stand „OFF".
•
Hierdoor wordt de muziekbesturing geactiveerd. De stroboscoop flitst in de maat van de muziek.
Automatisch bedrijf
•
Zet DIP-schakelaar 10 in de stand „ON". Alle andere DIP-schakelaars moeten in de stand "OFF" staan.
•
De stroboscoop flitst continu.
Besturing via een externe DMX-controller
Elk DMX-apparaat in een DMX-serie heeft een zogenaamd startadres nodig om eenduidig door de controller
aangestuurd te kunnen worden.
Dit startadres wordt door de DIP-schakelaars 1-9 bij het apparaat vastgelegd.
Aan elke DIP-schakelaar is een waarde toegewezen. De som van deze waarden definieert dan het startadres.
