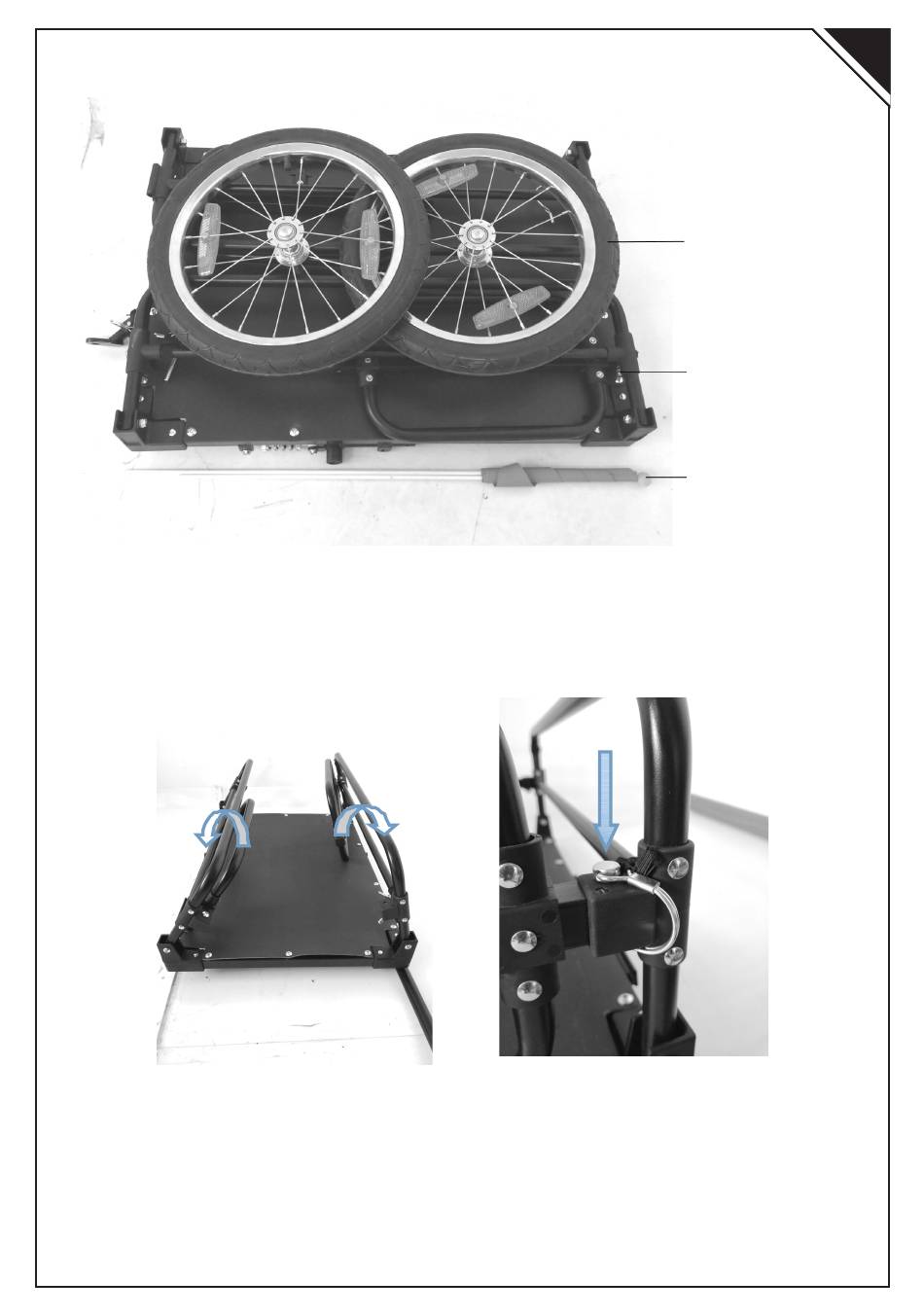

Parti del rimorchio incluse nella confezione
Assemblaggio del telaio
Passi:
1. Posizionare il telaio del cestino da carico su una superficie piana.
2. Aprire i telai laterali in modo che siano in posizione verticale.
3. Quindi dispiegare l'altro telaio a due direzioni, allontanare i telai laterali e inserire
l'estremità della barra nella staffa di fissaggio.
4. Inserire il perno di sicurezza e far scattare l'anello a clip sull'estremità del perno di
sicurezza come mostrato.
Impostazione del braccio di aggancio
Passi:
1. Girare l'unità su un lato.
2. Rimuovere il perno di sicurezza dal foro posteriore, come illustrato.
3. Ruotare il braccio di aggancio in modo che sia rivolto in avanti.
4. Inserire il perno di sicurezza nel foro in avanti e far scattare l'anello a clip sull'estremità
del perno di sicurezza, come mostrato.
5. Montare gli ammortizzatori come mostrato e bloccarli.
33
EN IT
ruota
telaio del cesto
di carico
bandiera
