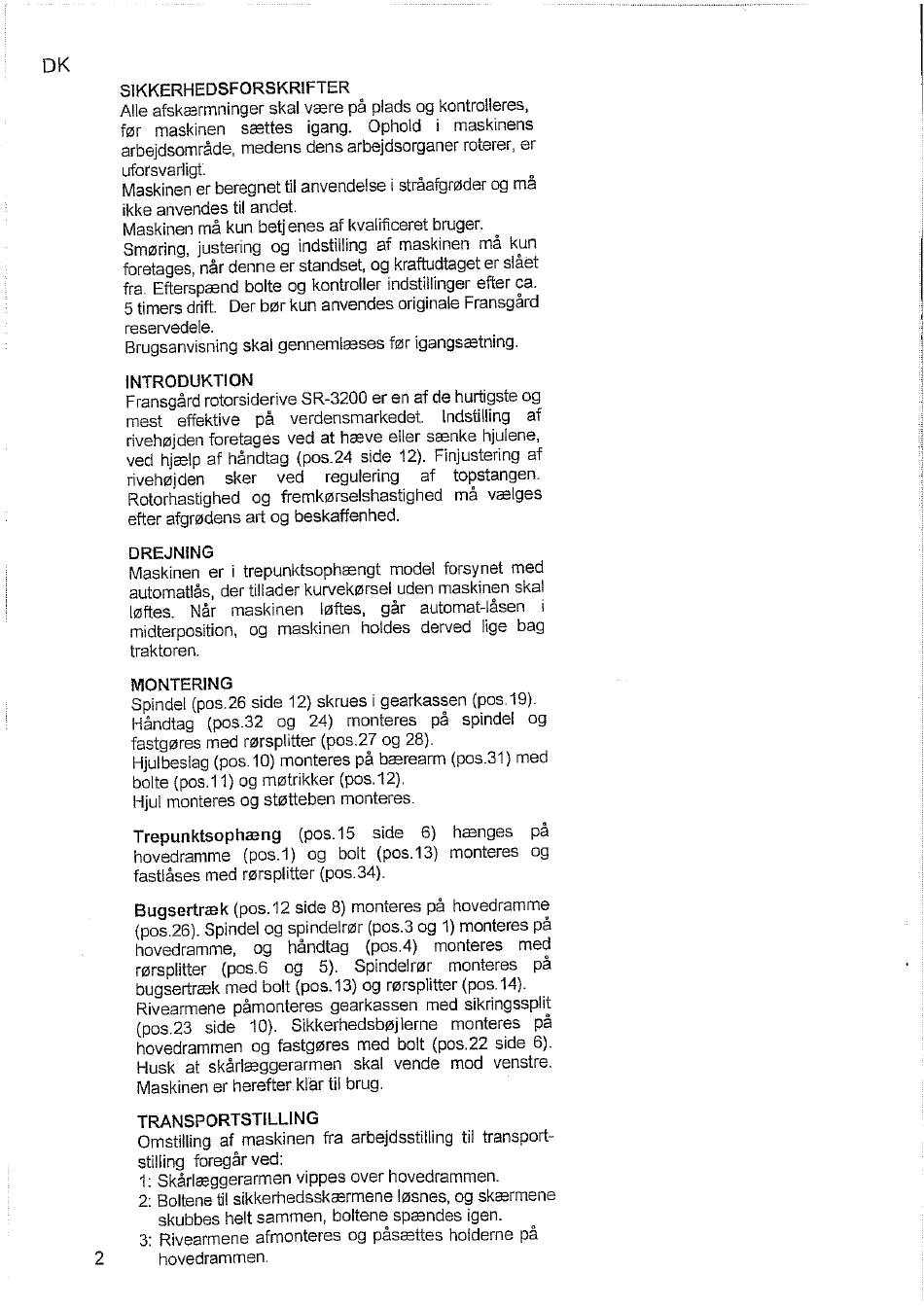

DK
SIKKERHEDSFORSKRIFTER
Ale afskærmningerskal veerepå pladsog kontrolleres,
før maskinen sættes igang. Ophold i maskinens
,
arbejdsområde
uforsvarligt.
Maskinen e rberegnet tilanvendelse i stråafgrøder ogrnå
ikke anvendes til andet.
Maskinen må kun betj enes af kva'ificeret bruger.
,
Smøring
justering og indstilling af maskinen m å kun
s,
foretage
nårdenne erstandset, ogkraftudtaget
fra.Efterspænd b olteogkontroller i ndstillinger efterca.
5timers drift. Derbørkunanvendes o riginale Fransgård
reservedele.
g
Brugsanvisnin
INTRODUKTION
Fransgård rotorsiderive SR-3200eren af dehurtigste og
mest effektive på verdensmarkedet.Indstilling af
rivehøjden f oretages vedat hæveellersænkehjulene,
ved hjælpaf håndtag(pos-24side 12).Finjustering a f
rivehøjden sker ved regulering af topstangen.
Rotorhastighed o g fremkørselshastighed må vælges
efterafgrødens art og beskaffenhed.
DREJNfNG
Maskinen er i trepunktsophængt model forsynet med
automatlås, d ertilladerkurvekørsei u denmaskinen skal
lØftes. Når maskinen løftes, går automat-låseni
midterposition, og maskinenholdesdervedlige bag
traktoren.
MONTERING
Spindel ( pos.26 side12)skruesi gearkassen ( pos.19).
Håndtag(pos.32 og 24) monterespå spindel og
fastgøresmed rørsplitter(pos.27og 28)
Hjulbeslag ( pos. 1 0)monteres påbærearm (pos.31) m ed
bolte (pos.11)og møtrikker (pos.12)
Hjul monteresog støtteben monteres.
g
Trepunktsophæn
hovedramme (pos.l) og bolt (pos.13) monteres og
fastlåses med rørsplitter (pos.34)
Bugsertræk (pos. 1 2side8) monteres på hovedramme
(pos26). Spindel ogspindelrør (pos.3 o g1)monteres på
hovedramme, og håndtag (pos.4) monteres med
rørsplitter(pose og 5). Spindelrørmonterespå
bugsertræk medbolt(pos. 1 3)ogrørsplitter ( pos. 1 4).
Rivearmene påmonteresgearkassenmedsikringssplit
(pos.23 side 10). Sikkerhedsbøj
hovedrammenog fastgøres med bolt (pos.22 side 6)
Husk at skårlæggerarmen skal vende mod venstre.
Maskinen er herefter klar til brug
TRANSPORTSTILLING
Omstilling af maskinenfra arbejdsstilling t il transport-
stilling foregårved:
1. Skårlæggerarmen vippes over hovedrammen.
2: Boltenetil sikkerhedsskærmene løsnes, og skærmene
skubbes helt sammen, boltene spændes igen.
3. Rivearmene a fmonteres og påsættes hoiderne på
2
hovedrammen.
medens densarbejdsorganer roterer, e r
skalgennemlæses førigangsætning.
(pos-15side 6) hængespå
lerne monteres p å
erslået
