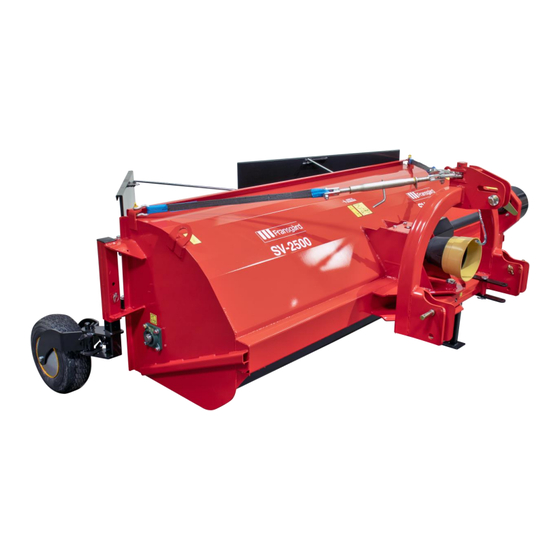

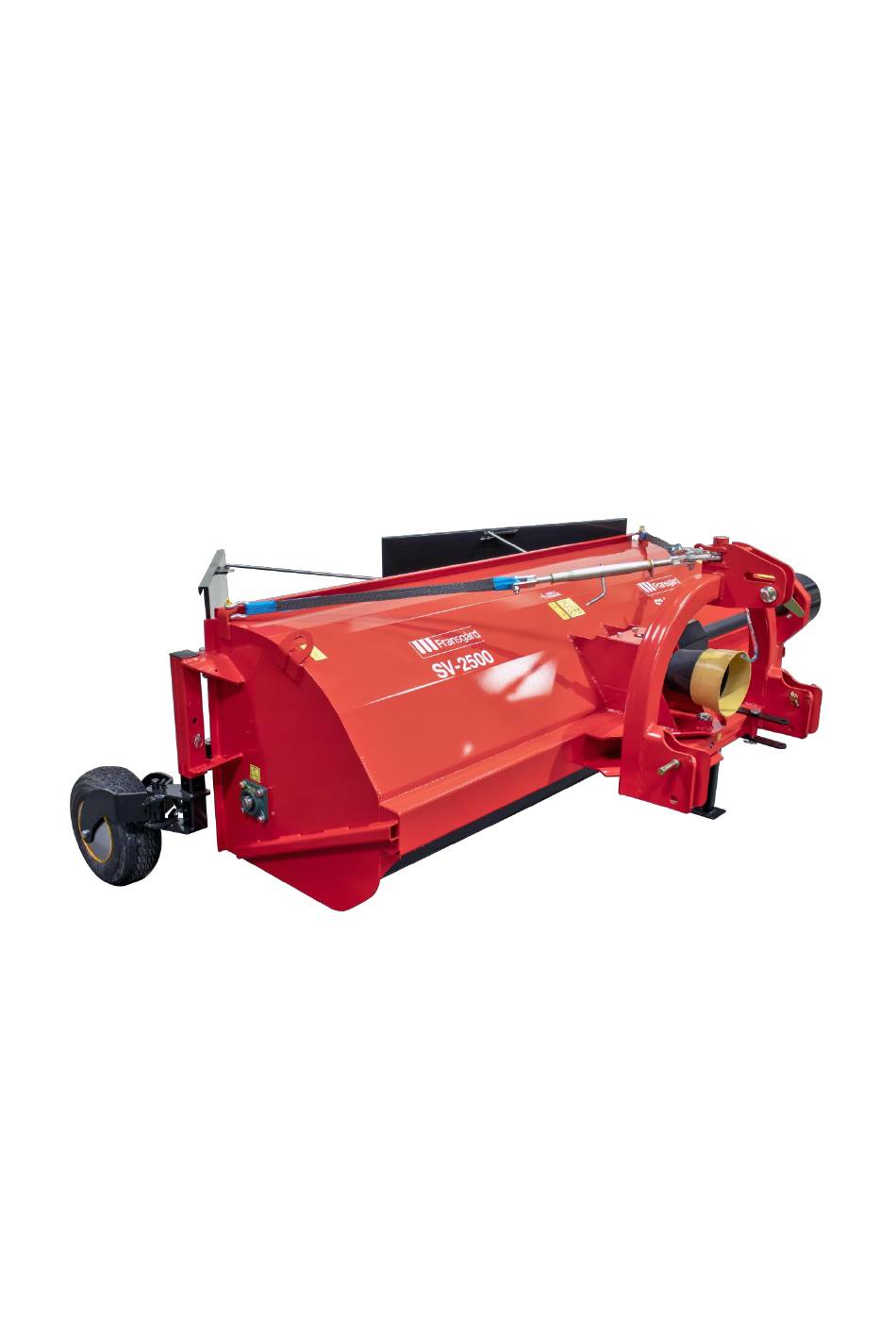

Fransgard SV-2500 Bedienungsanleitung

Schwadlüfter
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Fransgård
Bedienungsanleitung
DE
Schwadlüfter
SV-2500

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fransgard SV-2500

Inhaltszusammenfassung für Fransgard SV-2500

  • Seite 1 Fransgård Bedienungsanleitung Schwadlüfter SV-2500...
  • Seite 2 Fransgård Maskinfabrik A/S Fredbjergvej 132 DK - 9640 Farsø Tel.: +45 98 63 21 22 www.fransgard.dk mail@fransgard.dk...

  • Seite 3: Inhaltsverzeichnis

    INHALTVERZEICHNIS Seite Technische Daten ..............1 Sicherheitsvorschriften ............2 Einleitung ................2 Anbau an den Traktor ............. 2 Starten der Maschine .............. 3 Schmierung und Wartung ............3 Montierung Riemenantrieb ............4 Kraftübertragung ..............5 Aufbewahrung von Riemenantrieb .......... 6 Wartung und Pflege ..............

  • Seite 4: Vorsichtsmassnahmen Zur Sicherheit

    Bild 2 gespannt, müssen aber vor Inbetriebnahme überprüft werden, bei Bedarf nachspannen. (Bild 2). Anbau an den Traktor Der Schwadlüfter SV-2500 wird an der Traktor 3-Punkt Aufhängung angebaut. Die Gelenkwelle danach montieren. Wichtig: Überprüfen Sie die Länge der Gelenkwelle in...

  • Seite 5: Starten Der Maschine

    Starten der Maschine Bild 3 Die Höheneinstellung der Maschine erfolgt über die Stützräder (Bild 3) und den Oberlenker. Abstellstütze nach oben stellen. Die Schwadbleche auf die gewünschte Schwadbreite einstellen. Ohne Schwadbleche erreichen Sie, wenn gewünscht, eine sehr breite Verteilung. Die Maschine kann etwas rechts / links schräg gestellt werden (Bild 4), so wird das Schwad zur Seite abgelenkt.

  • Seite 6: Montierung Riemenantrieb

    Montierung Riemenantrieb Die Riemenscheiben müssen fluchten und die Wellen parallel sein. Richtig Falsch Nach ungefähr 10 – 20 min. Fahrt muss der Keilriemen nachgezogen werden. Die Riemen dürfen max. 15mm pro Meter in Spannweite gedrückt werden. Falls die Riemen defekt sind, müssen sie ersetzt werden.

  • Seite 7: Kraftübertragung

    Falls eine genauere Kontrolle der Riemenspannung gewünscht wird, kann dies wie folgt erfolgen: Die Spannweite wird wie in der Skizze gezeigt gemessen. In der Mitte der Spannweite wird eine Kraft K, senkrecht zur Spannweite aufgebracht, um die Riemen 15 mm pro 1 m Spannweite auszulenken. Die Durchbiegungskraft für jeden Keilriemen sollte innerhalb der in der Tabelle angegebenen minimalen und maximalen Kraft liegen.

  • Seite 8: Aufbewahrung Von Riemenantrieb

    d. Die Riemenaufzeichnung ist beschädigt durch: Anziehung des Riemens. Neue und gebrauchte Riemen im gleichen Zug oder Anwendung mit Schraubenzieher. Neue Riemen sollten nicht in Sätzen mit gebrauchten Riemen verwendet werden, da sich die neuen Riemen aufgrund der ungleichmäßigen Lastverteilung schnell abnutzen. Die Riemen dürfen niemals über die Riemenschieben gedrückt werden, z.

  • Seite 9: Bestellung Von Ersatzteilen

    Bestellung von Ersatzteilen Bei Ersatzteilbestellungen unbedingt angeben: Art der Maschine (SV-2500) und Seriennummer Ersatzteil-Nummer, Anzahl und ev. die Abmessungen Entsorgung Wenn die Maschine nicht mehr benutzt wird, liegt es in der Verantwortung des Eigentümers, dass die Maschine auf korrekte Weise entsorgt wird, Öl, Kunststoff, Metalle usw.
