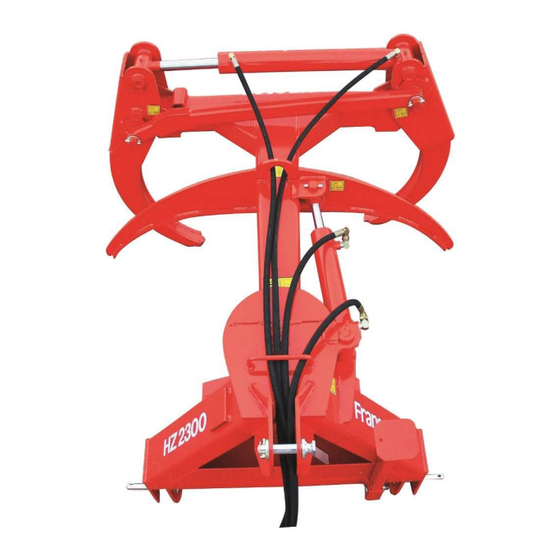

- Seite 1 Fransgård Manual Rücke Zange HZ-2300 Übersetzt vom originalem Manual → Serien Nr. 10502029 Übersetzt vom originalem Manual...
- Seite 2 Fransgård Maskinfabrik A/S Fredbjerg DK - 9640 Farsø Telefon : +45 98 63 21 22 : +45 98 63 18 65 www.fransgard.dk mail@fransgard.dk...
-
Seite 3: Inhaltsverzeichnis
Allgemeines über die Wartung ........... 6-9 Wechseln des Hydraulikschlauchs ........9-10 Ersatzteilbestellung ............10 Aufbewahrung ..............10 Ersatzteil Liste ..............12- TECHNISCHE DATEN, HZ-2300 Zylinderdurchmesser ........... 80 mm Zylinder Schließkraft ......60 kN /120 bar (6000 kg) Arbeitsdruck, min............120 bar Öffnungsweite, max. -
Seite 4: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN ACHTUNG!!! Die in diesem Manual gegeben Sicherheitshinweise sind stets mit diesem Zeichen versehen. Lesen Sie die so gekennzeichneten Stellen bitte besonders aufmerksam durch. Machen Sie sich bitte mit der Betriebsanleitung vertraut und lesen Sie die Sicherheits- vorschriften und die Texte der Hinweisschilder genau durch. Bevor Sie den Betrieb der Rückezange an eine andere Person übergeben, sorgen Sie dafür, dass der Bediener sich mit den Betriebs- und Sicherheitsvorschriften vertraut macht. -
Seite 5: Konstruktionsänderungen
Beeinträchtigung der Betriebssicherheit und kürzeren Lebensdauer gerechnet werden. EIGENSCHAFTEN DER MASCHINE IN KURZFORM Rückezange Model HZ-2300 ist für Kurzstreckeschleppen der Holzware vom Fällgebiet bis zum Zwischenlager mit den Zusatzausrüstungen geplant worden, die zum Lieferprogramm von der betreffenden Rückezange gehören. Verwendung für eine andere Aufgabe ohne eine Erlaubnis der Hersteller ist verboten und führt ins Zunichtwerden der Garantie. - Seite 6 ANKOPPELN der RÜCKEZANGE Wenn die Rückezange in der normale Lagerungsstellung auf dem Stützbein und der Zange liegt, passiert das Koppeln folgendermaßen: Den Traktor vorsichtig an der Rückezange rückwärts fahren und die Zugdiechseln so zu positionieren, dass sie sich mit den Zugössen der Befestigungslappen der Rückezange auf einer Höhe befinden.
- Seite 7 ABKOPPELN der RÜCKEZANGE Das Stützbein in seine untere Stellung einstellen und es da schließen. Die Kiefer völlig öffnen und die Rückezange hinab lassen. Die Länge der Schubstange so einstellen, dass das Stützbein und die Kiefer sich auf den Boden stützen. Den Hydraulikausgang des Traktors ausschalten, die Hydraulikschläuche vom Traktor lösen und die Schütze für die Schnellkupplungen einstellen.
-
Seite 8: Arbeiten Mit Der Rückezange
ARBEIT mit der RÜCKEZANGE Beim Rücken von langen Stämmen: A. Der Schwenkzylinder muss während der Fahrt immer auf Schwimmstellung stehen, so dass die Rückezange frei arbeiten kann. Wichtig ! Die Stammenden dürfen nur 10-20 cm in der Zange hinein (siehe Bild F.) B. - Seite 9 Bei kurzen Stämmen die komplett ausgehoben werden, darf nur in der Mittelposition gearbeitet werden. Dies muss zusätzlich hydraulisch verriegelt werden. Nicht in Schwenkposition ! J. Für den Straßentransport ist die Rückezange zu schließen und in Mittelposition zu verriegeln. - 7 -...
- Seite 10 - 8 -...
-
Seite 11: Allgemeines Über Die Wartung
WARTUNGSSICHERHEIT Vor Wartungsmaßnahmen, Einstellung, Reinigungsvorgängen oder dem Installieren der Rückezange und dessen Ausrüstungen ist folgendes zu beachten: Die Kraftübertragung abschalten. Die Hubvorrichtungen in ihre untere Stellung absenken. Den Motor abschalten. ABWARTEN, bis alle Teile völlig zum Stillstand gekommen sind. Die Rückezange so stützen, dass die Rückezange sich nicht bewegt, obgleich die Hebel der Ventile bewegt werden. -
Seite 12: Wechseln Des Hydraulikschlauchs
WECHSELN DES HYDRAULIKSCHLAUCHS Korrekt montierte Hydraulikschläuche weisen eine erheblich längere Lebensdauer auf. Beim Auswechseln von Hydraulikschläuchen ist daher folgendes zu beachten: Den Schlauch innen und außen von Verschmutzungen reinigen. Darauf achten, dass der Schlauch vorschriftsmäßig verlegt wird und er sich bei allen Arbeitsbewegungen ungehindert frei bewegen kann. - Seite 13 - 11 -...
- Seite 14 -12-...
- Seite 15 Teil Nr. Anzahl Bezeichnung Bemerkung 10501 Dreipunktanbau 25413 Bolzen 522508 Scheibe Ø52xø25x8mm 1210080 Sicherungssplint 8mm. 10502 Stützbein 15558 Bolzen 1220035 Splint 3,5mm. 15536 Ziehzapfen 1210100 Sicherungssplint 10mm. 10504 Bolzen Ø35x145mm. 741190293 Spannstift 10x60mm. FZB 10541 Rechte Zange 10540 Linke Zange 10512 Bolzen Ø35x210mm...
- Seite 16 -14-...
- Seite 17 Teil Nr. Anzahl Bezeichnung Bemerkung 10531 Hydraulikzylinder 10524 Abstandsbuchse 5/8“x20mm. 42418 Dichtung 3/8“ 42419 Brustnippel 3/8“-3/8“ 10532 Hydraulikzylinder 10535 Buchse Ø39xø35x35mm. 881500240 Schmiernippel M8x1,25 42414 Vs. Ventil A 04207 26425 Hydraulikschlauch 3/8“x 1900mm. 10518 Hydraulikschlauch 3/8“x 2200mm. 57031 Hydraulikschlauch 3/8“x 3050mm. 42415 Dichtung ½“...
