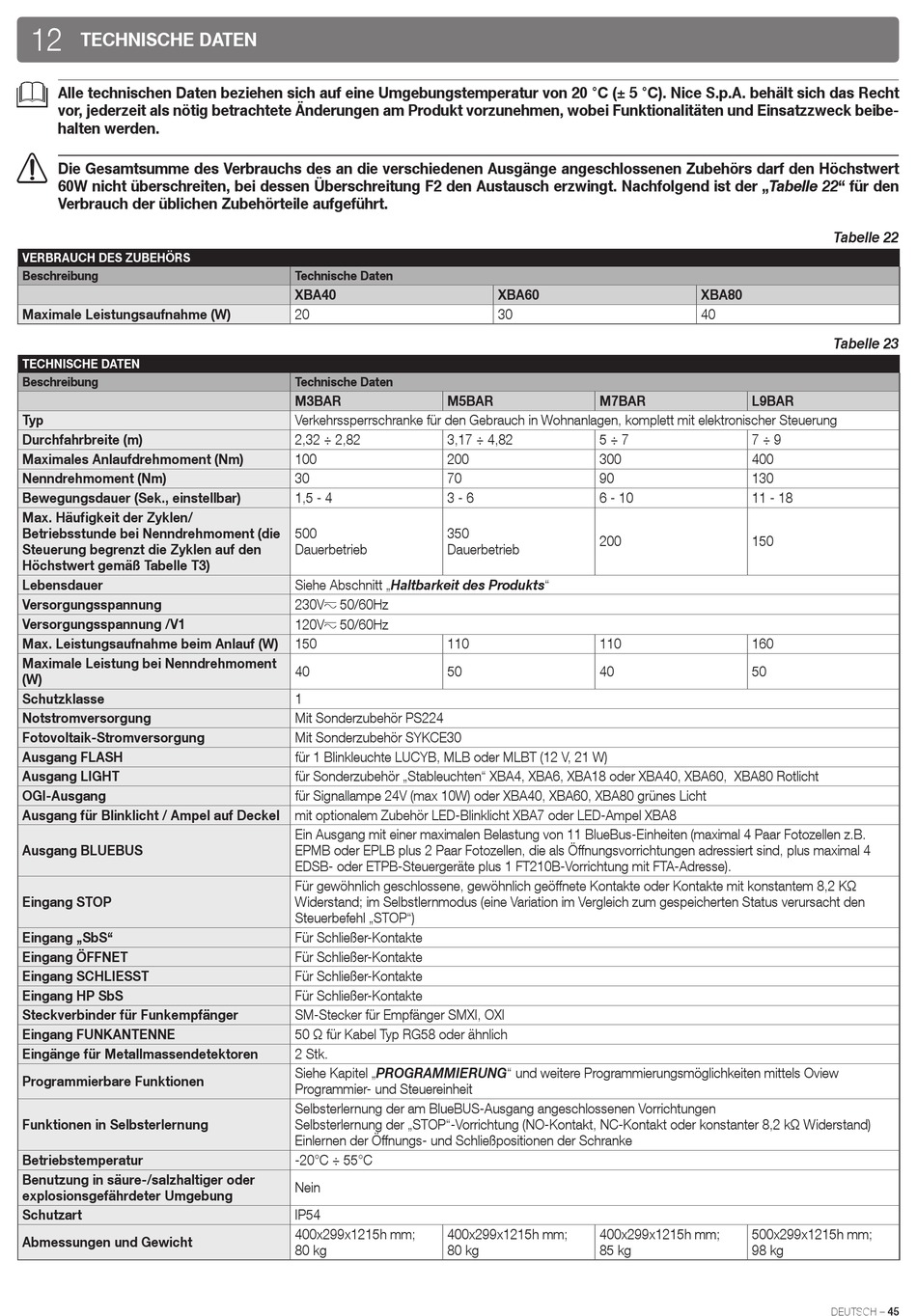

Nice M-Bar Installations- Und Bedienungsanleitung Seite 45

12
TECHNISCHE DATEN
12 TECHNISCHE DATEN
l
Alle technischen Daten beziehen sich auf eine Umgebungstemperatur von 20 °C (± 5 °C). Nice S.p.A. behält sich das Recht
vor, jederzeit als nötig betrachtete Änderungen am Produkt vorzunehmen, wobei Funktionalitäten und Einsatzzweck beibe-
halten werden.
a
Die Gesamtsumme des Verbrauchs des an die verschiedenen Ausgänge angeschlossenen Zubehörs darf den Höchstwert
60W nicht überschreiten, bei dessen Überschreitung F2 den Austausch erzwingt. Nachfolgend ist der „Tabelle 22" für den
Verbrauch der üblichen Zubehörteile aufgeführt.
VERBRAUCH DES ZUBEHÖRS
Beschreibung
Maximale Leistungsaufnahme (W)
TECHNISCHE DATEN
Beschreibung
Typ
Durchfahrbreite (m)
Maximales Anlaufdrehmoment (Nm)
Nenndrehmoment (Nm)
Bewegungsdauer (Sek., einstellbar)
Max. Häufigkeit der Zyklen/
Betriebsstunde bei Nenndrehmoment (die
Steuerung begrenzt die Zyklen auf den
Höchstwert gemäß Tabelle T3)
Lebensdauer
Versorgungsspannung
Versorgungsspannung /V1
Max. Leistungsaufnahme beim Anlauf (W)
Maximale Leistung bei Nenndrehmoment
(W)
Schutzklasse
Notstromversorgung
Fotovoltaik-Stromversorgung
Ausgang FLASH
Ausgang LIGHT
OGI-Ausgang
Ausgang für Blinklicht / Ampel auf Deckel
Ausgang BLUEBUS
Eingang STOP
Eingang „SbS"
Eingang ÖFFNET
Eingang SCHLIESST
Eingang HP SbS
Steckverbinder für Funkempfänger
Eingang FUNKANTENNE
Eingänge für Metallmassendetektoren
Programmierbare Funktionen
Funktionen in Selbsterlernung
Betriebstemperatur
Benutzung in säure-/salzhaltiger oder
explosionsgefährdeter Umgebung
Schutzart
Abmessungen und Gewicht
Technische Daten
XBA40
20
Technische Daten
M3BAR M5BAR
Verkehrssperrschranke für den Gebrauch in Wohnanlagen, komplett mit elektronischer Steuerung
2,32 ÷ 2,82 3,17 ÷ 4,82
100 200
30 70
1,5 - 4 3 - 6
500 350
Dauerbetrieb Dauerbetrieb
Siehe Abschnitt „Haltbarkeit des Produkts"
230VC 50/60Hz
120VC 50/60Hz
150 110
40 50
1
Mit Sonderzubehör PS224
Mit Sonderzubehör SYKCE30
für 1 Blinkleuchte LUCYB, MLB oder MLBT (12 V, 21 W)
für Sonderzubehör „Stableuchten" XBA4, XBA6, XBA18 oder XBA40, XBA60, XBA80 Rotlicht
für Signallampe 24V (max 10W) oder XBA40, XBA60, XBA80 grünes Licht
mit optionalem Zubehör LED-Blinklicht XBA7 oder LED-Ampel XBA8
Ein Ausgang mit einer maximalen Belastung von 11 BlueBus-Einheiten (maximal 4 Paar Fotozellen z.B.
EPMB oder EPLB plus 2 Paar Fotozellen, die als Öffnungsvorrichtungen adressiert sind, plus maximal 4
EDSB- oder ETPB-Steuergeräte plus 1 FT210B-Vorrichtung mit FTA-Adresse).
Für gewöhnlich geschlossene, gewöhnlich geöffnete Kontakte oder Kontakte mit konstantem 8,2 KΩ
Widerstand; im Selbstlernmodus (eine Variation im Vergleich zum gespeicherten Status verursacht den
Steuerbefehl „STOP")
Für Schließer-Kontakte
Für Schließer-Kontakte
Für Schließer-Kontakte
Für Schließer-Kontakte
SM-Stecker für Empfänger SMXI, OXI
50 Ω für Kabel Typ RG58 oder ähnlich
2 Stk.
Siehe Kapitel „PROGRAMMIERUNG" und weitere Programmierungsmöglichkeiten mittels Oview
Programmier- und Steuereinheit
Selbsterlernung der am BlueBUS-Ausgang angeschlossenen Vorrichtungen
Selbsterlernung der „STOP"-Vorrichtung (NO-Kontakt, NC-Kontakt oder konstanter 8,2 kΩ Widerstand)
Einlernen der Öffnungs- und Schließpositionen der Schranke
-20°C ÷ 55°C
Nein
IP54
400x299x1215h mm; 400x299x1215h mm;
80 kg 80 kg
XBA60
30
M7BAR
5 ÷ 7
300
90
6 - 10
200
110
40
400x299x1215h mm;
85 kg
Tabelle 22
XBA80
40
Tabelle 23
L9BAR
7 ÷ 9
400
130
11 - 18
150
160
50
500x299x1215h mm;
98 kg
DEUTSCH – 45
