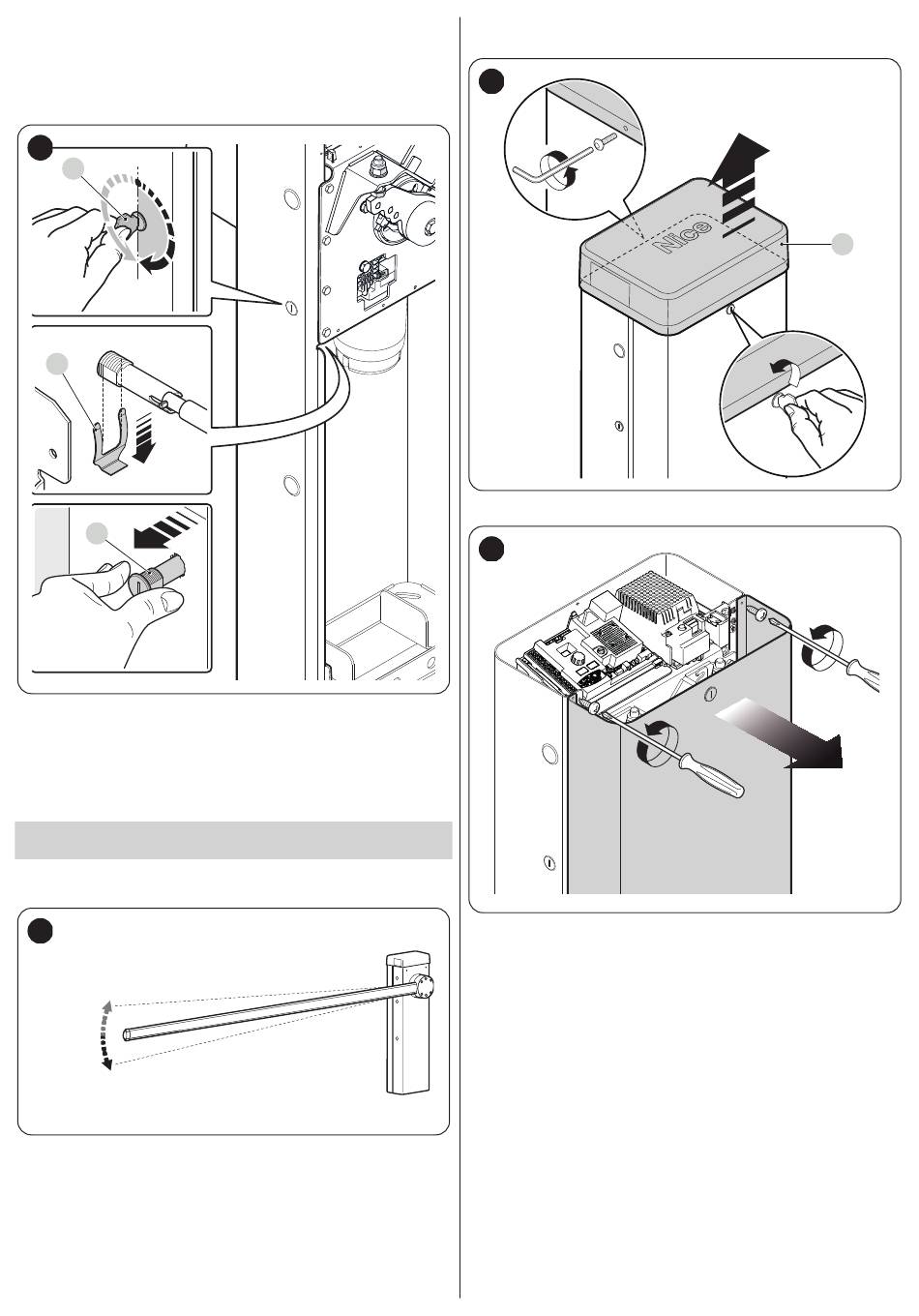

Zum Versetzen des Schließzylinders auf die gegenüberliegende
Seite des Getriebemotors:
1. Schlüssel (A) einsetzen und um 180° im Uhrzeigersinn drehen
2.
Vom Innern des Gehäuses aus die U-Feder (B), die den Schließzy-
linder hält, nach unten ziehen
3.
Zylinder (C) nach außen aus dem Gehäuse ziehen
32
A
B
C
4.
Gummistopfen an der gegenüberliegenden Seite des Gehäuses
entfernen und Schließzylinder in die Öffnung einsetzen
5.
Vom Innern des Gehäuses aus die U-Feder von unten her einset-
zen, um den Schließzylinder zu blockieren
6. Schlüssel (A) wieder in seine Ausgangsstellung zurückbringen
7. Den Schlüssel abziehen.
3.12 ERKENNEN UND EINSTELLEN DES
SCHRANKENBAUMES
Wenn Sie beim Schließen/Öffnen ein Schwanken von mehr als 2-3° Grad
(17-26 cm) feststellen, muss die Einstellschraube justiert werden.
33
>2-3°
(>17-26 cm)*
(*)
Beispiel für Schrankenbaumenlänge 5 Meter.
Um die Einstellung vorzunehmen, gehen Sie wie folgt vor:
1. Oberen Deckel (A) des Schrankenhebers abnehmen
34
2.
Die beiden Befestigungsschrauben der Gehäusetür herausdrehen
35
A
