PANCONTROL PAN Socket-Test FI-2 Bedienungsanleitung

Bedienungsanleitung

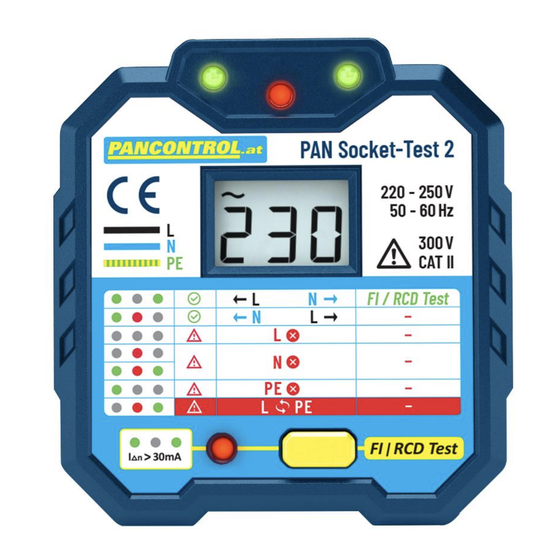

PAN Socket-Test FI-2
Steckdosen-Prüfgerät
(Nur für SCHUKO-Steckdosen Form A oder F)
Einleitung
Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die
Marke PANCONTROL steht seit 1986 für praktische, innovative und
professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen
Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird.
Bitte lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des
Gerätes zur Gänze aufmerksam durch, um sich mit der richtigen Bedienung des
Gerätes vertraut zu machen und Fehlbedienungen zu verhindern. Befolgen Sie
insbesondere alle Sicherheitshinweise. Eine Nichtbeachtung kann zu Schäden
am Gerät, und zu gesundheitlichen Schäden führen.
Verwahren Sie diese Bedienungsanleitung sorgfältig, um später nachschlagen
oder sie mit dem Gerät weitergeben zu können.
Lieferumfang
Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf
Transportbeschädigungen und Vollständigkeit.
•
Messgerät
•
Bedienungsanleitung
Allgemeine Sicherheitshinweise
Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte
alle Sicherheits- und Bedienungshinweise in dieser Anleitung.
• Stellen Sie vor Verwendung des Gerätes sicher, dass es unbeschädigt ist und
einwandfrei funktioniert.
• Wenn die Sicherheit des Anwenders nicht garantiert werden kann, muss das
Gerät außer Betrieb genommen und gegen Verwendung geschützt werden.
• Verwenden Sie das Gerät nicht im Freien, in feuchter Umgebung oder in
Umgebungen, die starken Temperaturschwankungen ausgesetzt sind.
• Lagern Sie das Gerät nicht in direkter Sonnenbestrahlung.
• Halten Sie das Gerät stets sauber und trocken.
• Bevor Sie den FI/RCD-Test auslösen, vergewissern Sie sich, dass andere Geräe,
die am gleichen Stromkreis angeschlossen sind, keinen Schaden durch den
plötzlichen Stromausfall nehmen können.
• Wenn das Gerät modifiziert oder verändert wird, ist die Betriebssicherheit
nicht länger gewährleistet. Zudem erlöschen sämtliche Garantie- und
Gewährleistungsansprüche.
Erläuterungen der Symbole am Gerät
Entspricht den relevanten EU-Richtlinien.
Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung!
300 V Das Gerät ist für Messungen an Stromkreisen, die elektrisch
CAT II direkt mit dem Niederspannungsnetz verbunden sind,
vorgesehen. z.B. Messungen an Haushaltsgeräten, tragbaren
Werkzeugen und ähnlichen Geräten.
Technische Daten
Betriebsspannung
Genauigkeit in % vom angezeigten
Wert
Stromversorgung
Max. Betriebszeit
Betriebsbedingungen
Seehöhe
Lagerbedingungen
FI/RCD - Test
IIDeutschII
220 – 250 V / 50 – 60 Hz
±2% + 2 digits
durch den zu testenden Schaltkreis
max. 5 Minute(n)
0 °C bis 40°C / 20% bis 75 %
Luftfeuchte
max. 2000 m
-10 °C bis 50 °C / 20% bis 80%
Luftfeuchte
230 V ± 10 V / 50 – 60 Hz
