1
2
3
4
5
6

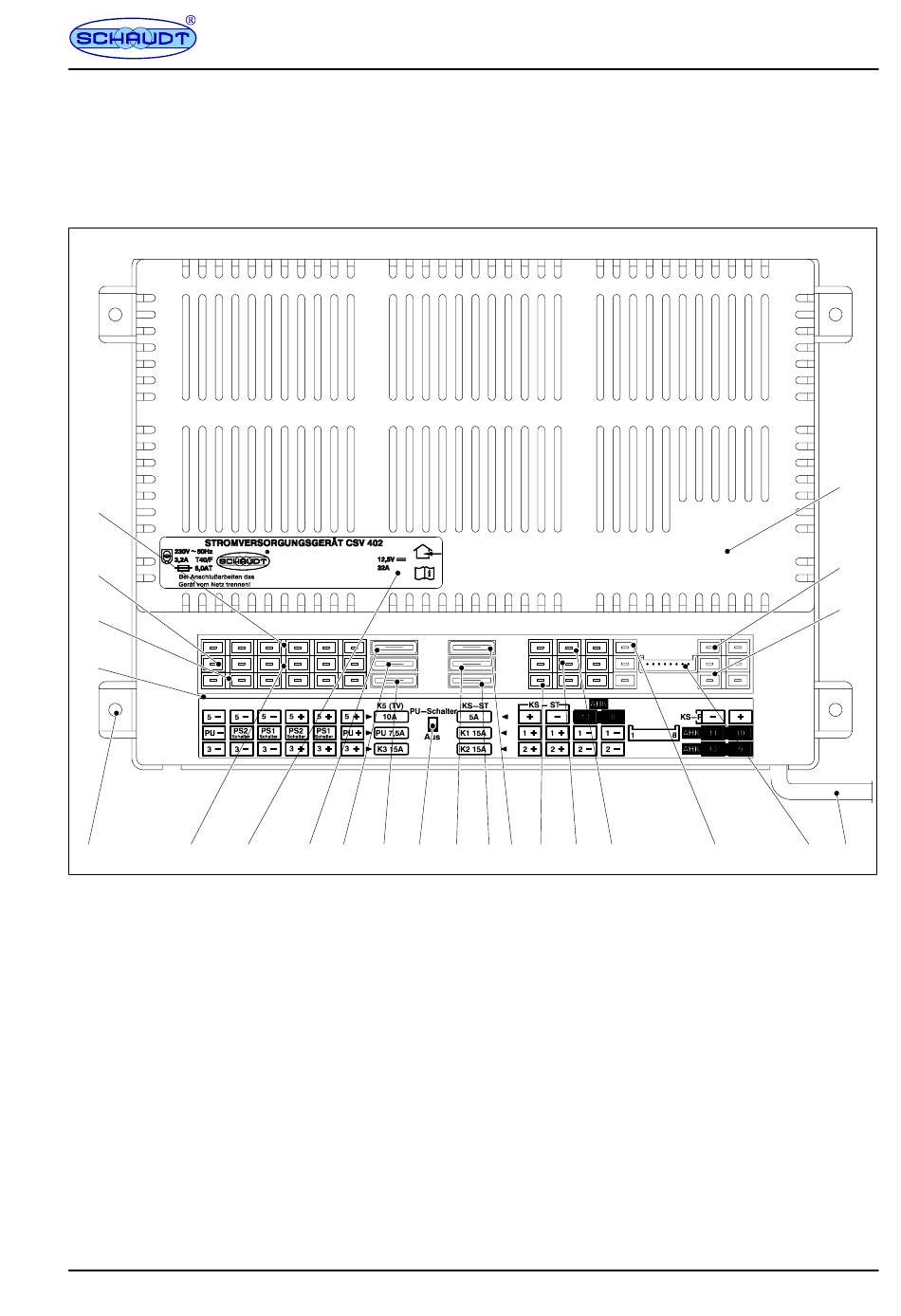

Bild 2
Caravan-Stromversorgung CSV 402 Frontansicht
1
Anschlüsse Kreis 5
2
Anschlüsse Pumpe PU+/PU-- (12V/GND)
3
Anschlüsse Kreis 3
4
Klebeschild
5
Befestigungslasche mit Bohrung
6
Anschlüsse Pumpenschalter 1 und 2
PS1: Pumpenschalter 1
PS2: Pumpenschalter 2
(je GND und masseschaltender Eingang)
7
Klebeschild
8
Kfz-Flachstecksicherung Kreis 5
9
Kfz-Flachstecksicherung Kreis 3
10
Kfz-Flachstecksicherung Pumpe
11
Pumpenschalter
12
Kfz-Flachstecksicherung Kreis 1
805.054 BA / DE
Bedienungsanleitung Caravan-Stromversorgung CSV 402
gung eines Wasserhahns den Wasssertank leer pumpt. Bei Druckpumpen
wird verhindert, dass sich die Pumpe bei einem Druckabfall im System
selbstständig einschaltet (z. B. nachts).
4
Aufbau
7
8
9
10
11
12
13
14 15 16
13
Kfz-Flachstecksicherung Kreis 2
14
Kfz-Flachstecksicherung Kühlschranksteuerung
15
Anschlüsse Kreis 2
16
Anschlüsse Kreis 1
17
Anschluss Kühlschranksteuerung
18
Anschluss Stecker Anhängerkupplung
19
Anschluss 12-V-Kontrolle
20
Netzkabel
21
Anschluss Stecker Anhängerkupplung
22
Anschluss Kühlschrank-Versorgung
23
Gehäuse
Stand:. 06.11..2013
17
18
23
22
21
19
20
5
