Środki ostrożności dotyczące bezpieczeństwa
Urządzenie pracuje w poniższych warunkach
1. Stosowany zakres temperatur otoczenia:
Temperatura w
pomieszczeniu
Chłodzenie
Temperatura
zewnętrzna
Temperatura w
pomieszczeniu
Ogrzewanie
Temperatura
zewnętrzna
2. Jeśli przewód zasilający jest uszkodzony, należy go wymienić przez producenta, jego przedstawiciela serwisowego
lub inną osobę o odpowiednich kwali ikacjach.
3. Jeśli bezpiecznik na tablicy drukowanej urządzenia wewnętrznego jest uszkodzony, należy zmienić go na typ T5.0 /
250V.
4. Sposób okablowania powinien być zgodny z lokalnym standardem okablowania.
5. Kabel zasilający powinien być:
H05RN-F 3G 4,0 mm
Kabel komunikacyjny powinien być:
H05RN-F 4G 2.0mm
W przypadku wszystkich kabli należy posiadać europejski certy ikat uwierzytelniający. Podczas instalacji, gdy kable
łączące zrywają się, należy upewnić się, że drut osłaniający zostanie ostatnim zrywanym.
6. Kabel zasilający i przewód połączeniowy znajdują się w samodzielnym zasilaniu.
7. Wyłącznik klimatyzatora powinien być wyłącznikiem wielobiegunowym, a odległość między jego dwoma stykami nie
powinna być mniejsza niż 3 mm.
8. Wysokość instalacji urządzenia wewnętrznego wynosi co najmniej 2,5 m.
9. Konieczne jest zainstalowanie wyłącznika różnicowo-prądowego.
10. Można uzyskać 10 różnych ESP poprzez dostosowanie przewodowego kontrolera YR-E17(A), patrz poniżej:
Klasa ciśnienia statycznego
Ciśnienie statycznego
Sposób wyregulowania przez sterownika przewodowego YR-E17(A): W stanie ON i niezapisanego ekranu należy nacisnąć
przyciski Wentylator + Ustawienie na 5s, aby przejść do stanu regulacji klasy ciśnienia statycznego z migającą ikoną ciśnienia
statycznego i aktualną klasą ciśnienia statycznego wyświetlaną statystycznie. Należy nacisnąć przycisk ↑ ↓, aby zmienić klasę
ciśnienia, a następnie nacisnąć przycisk Ustawienie, aby potwierdzić.
Szczegółowe informacje można znaleźć w instrukcji obsługi i instalacji sterownika przewodowego.
Sposób wyregulowania przez pilota na podczerwień + odbiornik na podczerwień RE-02:
w warunkach: Tryb WENTYLATOR w wysokiej prędkości wentylatora Krok b: następnie należy skierować pilot zdalnego
sterowania na odbiornik na podczerwień RE-02, naciśnąć przycisk HEALTH 4 + N razy (1≤N≤10, liczba całkowita) w
ciągu 12 sekund, a następnie odbiornik wyda sygnał dźwiękowy N + 1 razy do ustawienia poziomu ciśnienia statycznego
N pomyślnie.
Uwaga: W przypadku pilota na podczerwień YR-HBS01 należy najpierw nacisnąć przycisk ON/OFF, aby sterownik był w stanie OFF.,
a następnie otworzyć pokrywę przycisku, po czym nacisnąć przycisk FRESH, aby wejść w trybie WENTYLATOR.

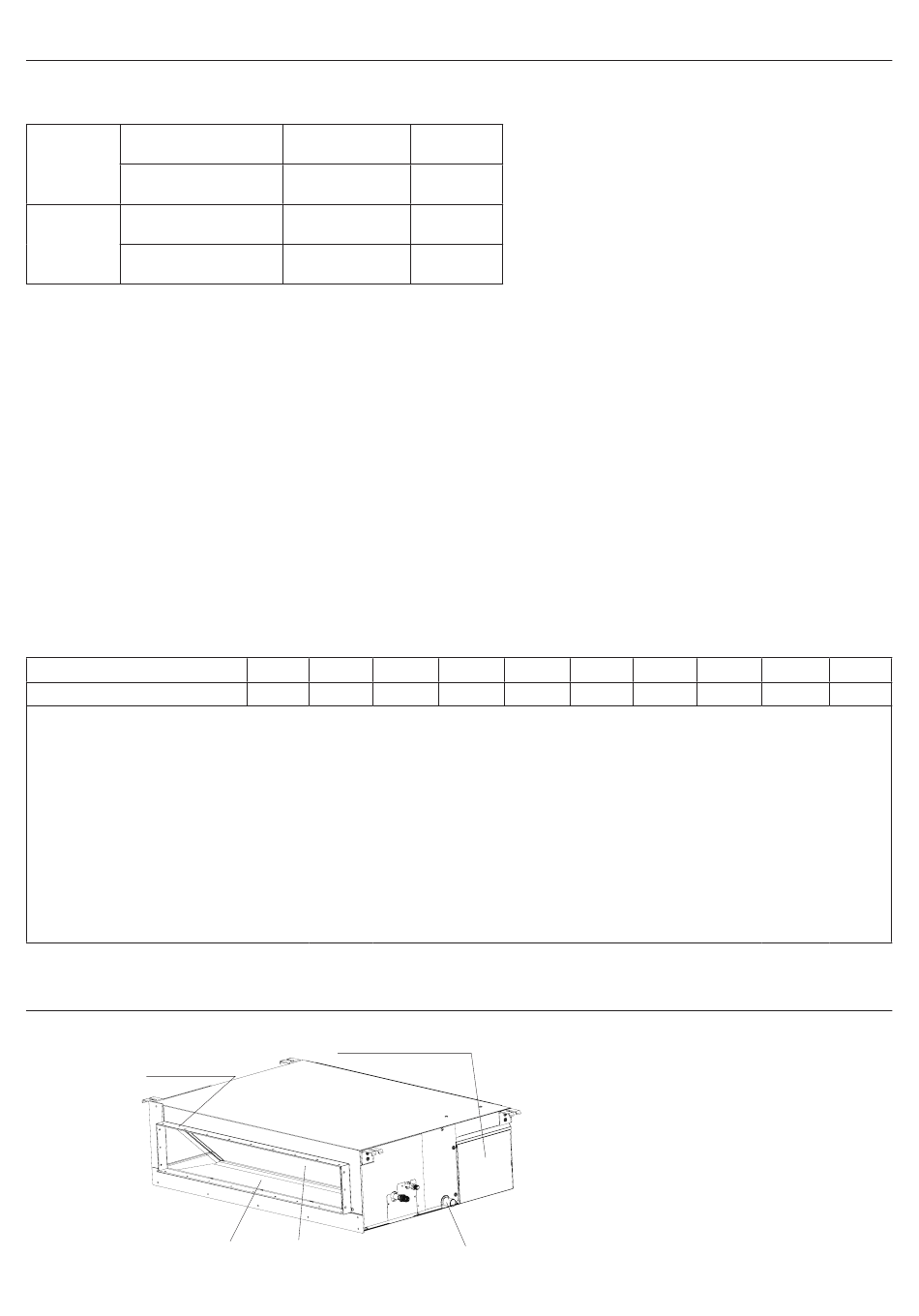

Części i funkcje
Rama wylotu powietrza
Taca skroplin
maks. DB / WB
min. DB / WB
maks. DB / WB
min. DB / WB
maks. DB / WB
min. DB / WB
maks. DB / WB
min. DB / WB
2
;
2
;
1 2
25Pa 37Pa
Obudowa elementów elektrycznych
Parownik
32/23 ° C
18/14°C
46/26°C
10/6°C
27°C
15°C
24/18°C
-15°C
3 4 5
50Pa 70Pa 90Pa
AD35S2SM3FA
AD50S2SM3FA
AD71S2SM3FA
AD35S2SM3FA-1 AD35S2SM3FA(H)
AD50S2SM3FA-1 AD50S2SM3FA(H)
AD71S2SM3FA-1 AD71S2SM3FA(H)
Otwór spustowy
10
6 7 8
100Pa 110Pa 120Pa
Krok a: Ustawić pilota na podczerwień
AD35S2SM4FA
AD50S2SM4FA
AD71S2SM4FA
9 10
130Pa 150Pa
