2.3 Pinbelegung

2.3 Pinbelegung
Steckverbinder Netz, digitale Ein- und Ausgänge

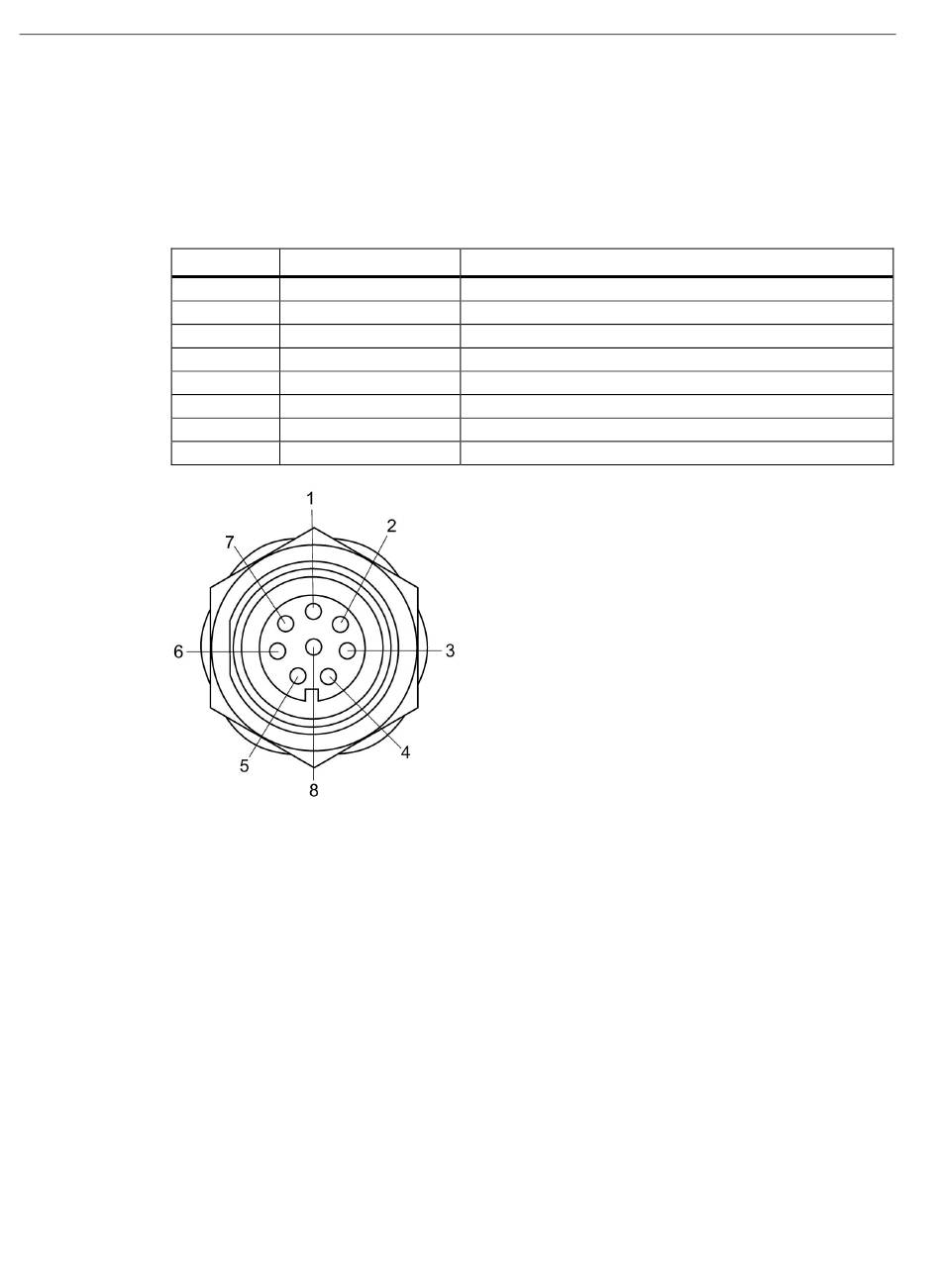

8-poliger Steckverbinder – 3 m Kabel mit Buchse (Artikelnummer 6GT2791-1AH30)
Pin
1
2
3
4
5
6
7
8
10
Beschreibung
+ 24 V DC
GND (0 V)
Digitaler Ausgang
Digitaler Eingang 2
Digitaler Eingang 1
Nicht belegt
Nicht belegt
Nicht belegt
Farbe der Kabelader
Rot
Schwarz
Braun
Orange
Gelb
Grün
Blau
Violett
