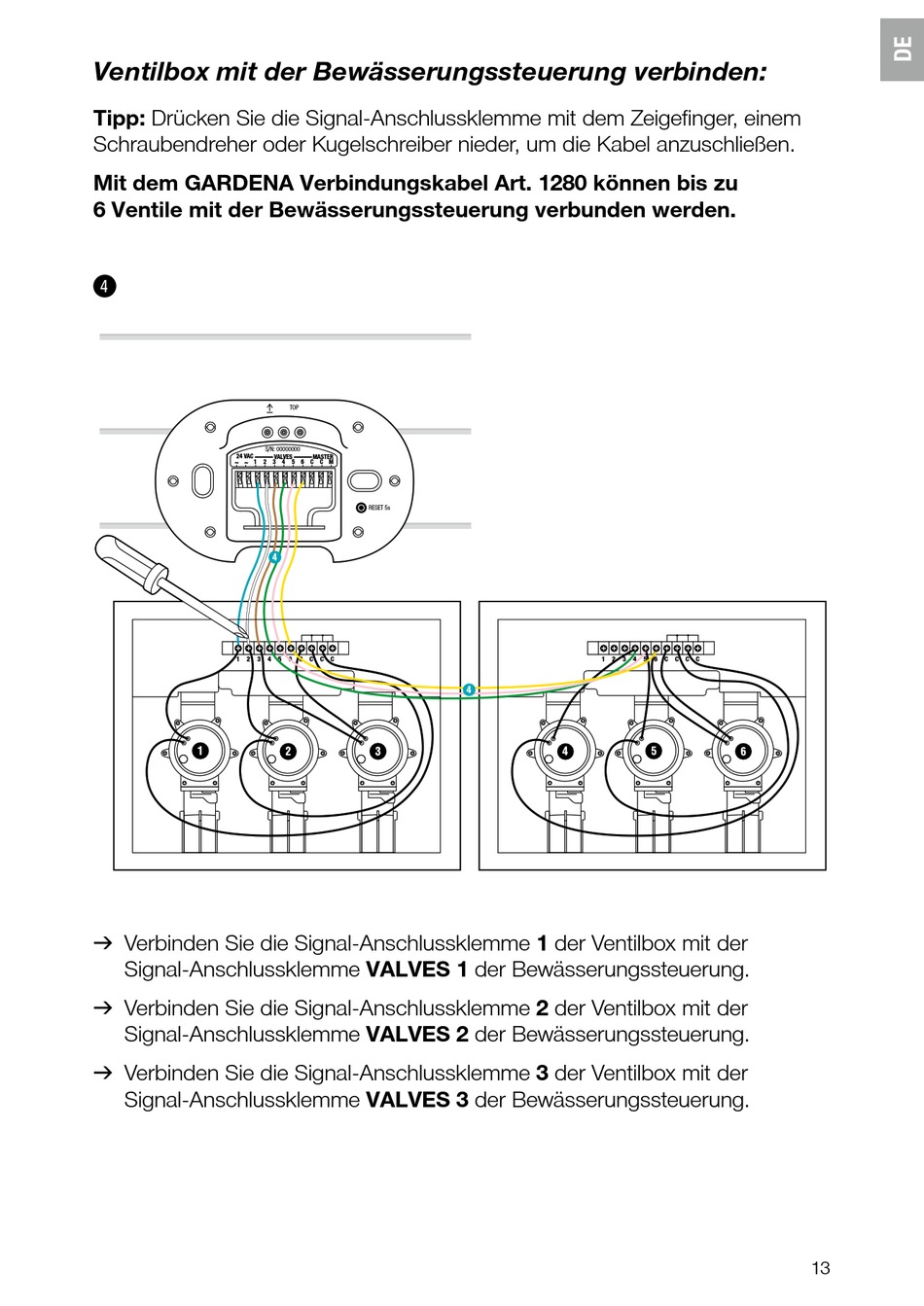

Ventilbox mit der Bewässerungs steuerung verbinden:
Tipp: Drücken Sie die Signal-Anschlussklemme mit dem Zeigefinger, einem
Schraubendreher oder Kugelschreiber nieder, um die Kabel anzuschließen.
Mit dem GARDENA Verbindungskabel Art. 1280 können bis zu
6 Ventile mit der Bewässerungs steuerung verbunden werden.
$
S/N: 00000000
24 VAC
1 2
1 2 3 4 5 6 C C C C
v Verbinden Sie die Signal-Anschlussklemme 1 der Ventilbox mit der
Signal-Anschlussklemme VALVES 1 der Bewässerungssteuerung.
v Verbinden Sie die Signal-Anschlussklemme 2 der Ventilbox mit der
Signal-Anschlussklemme VALVES 2 der Bewässerungssteuerung.
v Verbinden Sie die Signal-Anschlussklemme 3 der Ventilbox mit der
Signal-Anschlussklemme VALVES 3 der Bewässerungssteuerung.
TOP
VALVES MASTER
3 4 5 6 C C M
RESET 5s
1 2 3 4 5 6 C C C C
