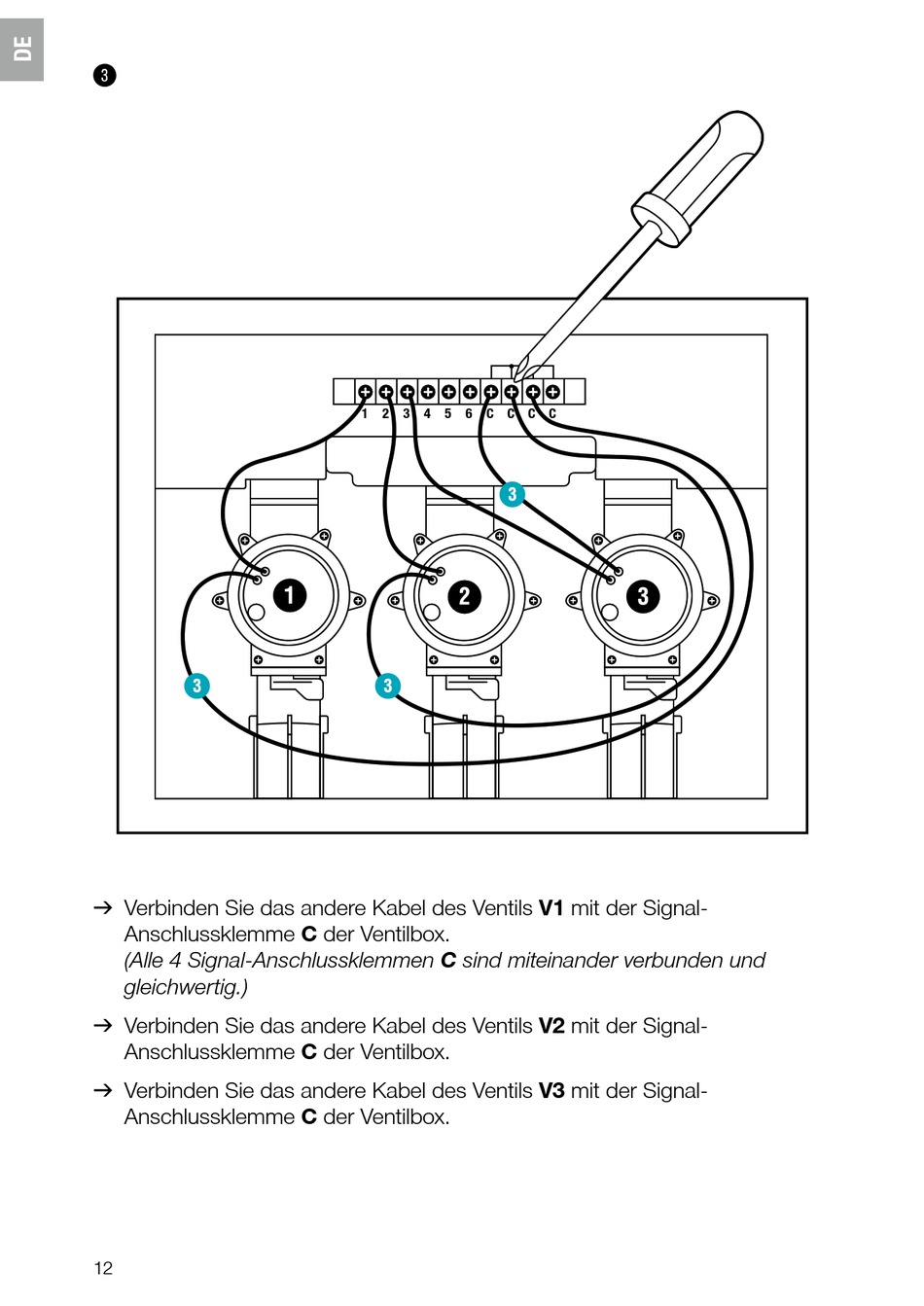

v Verbinden Sie das andere Kabel des Ventils V1 mit der Signal-
Anschlussklemme C der Ventilbox.
(Alle 4 Signal-Anschlussklemmen C sind miteinander verbunden und
gleichwertig.)
v Verbinden Sie das andere Kabel des Ventils V2 mit der Signal-
Anschlussklemme C der Ventilbox.
v Verbinden Sie das andere Kabel des Ventils V3 mit der Signal-
Anschlussklemme C der Ventilbox.
12
1 2 3 4 5 6 C C C C
