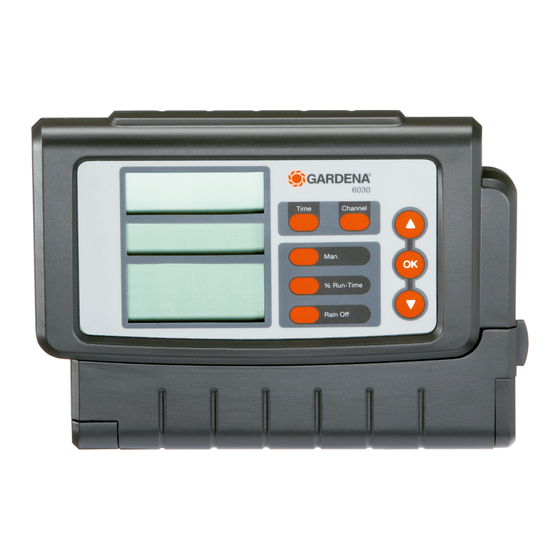

  • Seite 1 4030 Art. 1283 6030 Art. 1284 Betriebsanleitung Bewässerungssteuerung Instrukcja obsługi Sterownik nawadniania Használati utasítás Öntözésvezérlés Návod k obsluze Řízení zavlažování Návod na obsluhu Riadenie zavlažovania Kasutusjuhend Kastmissüsteemi juhtseade Eksploatavimo instrukcija Laistymo valdiklis Lietošanas instrukcija Laistīšanas kontrolierīce...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis: 1. Einsatzgebiet Ihrer GARDENA Bewässerungssteuerung ..2 2. Sicherheitshinweise ....... . . 3 3.

  • Seite 3: Sicherheitshinweise

    2. Sicherheitshinweise Bewässerungssteuerung: Gefahr! Dieses Produkt erzeugt ein elektro magne­ Die Bewässerungssteuerung darf tisches Feld während des Betriebs. Dieses ausschließlich mit dem mitgeliefer­ Feld kann unter Umständen mit aktiven oder ten 24 V (AC)­Netzteil betrieben passiven medizinischen Implantaten wech­ werden. selwirken.

  • Seite 4: Inbetriebnahme

    Art. 1280 für bis zu 6 Ventile) mit den Klemmen für die Kanäle (CHANNELS 1…) und C verbinden (siehe auch „Ventile anschließen“). 4. Bei Bedarf den Anschluss des Sensors (z. B. GARDENA Feuchte - ß sensor Art. 1188) mit dem beiliegenden Adapterkabel verbin- den und dieses an die SENSOR-Klemmen anschließen.

  • Seite 5: Ventile Anschließen

    Ventile anschließen: Das Beispiel zeigt den Anschluss von 2 Ventilen Art. 1278 in der Ventilbox Art. 1255 an die Bewässerungssteuerung 4030 / 6030. Da die Bewässerungssteuerung zum Schalten der Ventile 24 V AC (Wechselstrom) ausgibt, ist es irrelevant, welches der beiden Kabel eines Ventils in C eingesteckt wird.

  • Seite 6: Bedienung

    Bewässerungssteuerung Die beiden Schrauben (nicht im Lieferumgang) zum Einhängen an der Wand montieren: der Bewässerungssteuerung müssen in einem Abstand von 80 mm eingeschraubt werden und der Schraubenkopf-Durch- messer darf max. 8 mm betragen. 1. Schrauben im Abstand von 80 mm in die Wand schrauben. 2.

  • Seite 7: Programmiermodus Vorzeitig Beenden

    Bewässerungsprogramme (Channel­Taste) Voraussetzung: Das Datum und die Uhrzeit wurden eingestellt. Bevor Sie mit der Eingabe der Bewässerungsdaten beginnen, empfehlen wir Ihnen, die Daten Ihrer Bewässerungsventile aus Gründen der Übersichtlichkeit in den Bewässerungsplan im Anhang der Betriebsanleitung einzutragen. Es können 3 Bewässerungsprogramme pro Kanal gespeichert werden.
  • Seite 8 7. Bewässerungsdauer-Minuten mit den ▲-▼-Tasten wählen Minuten) und mit der OK-Taste bestätigen. (Bsp. 24 h blinkt. Bewässerungszyklus / Bewässerungstage einstellen: a) Bewässerungszyklus: Es kann alle 24 Stunden „24h“, jeder zweite Tag „2nd“, jeder dritte Tag „3rd“, jeder ungerade Tag „Odd“ oder jeder gerade Tag „Even“...
  • Seite 9 des Bewässerungsprogramms geändert werden. Alle anderen Werte können unter „Bewässerungsprogramm erstellen“ einfach mit der OK-Taste übernommen werden. 5.2. Sonderfunktionen Kanal sperren: Wenn bei einem Kanal als Programmspeicherplatz Program Off gewählt wird, wird der entsprechende Kanal gesperrt und die Bewässerungsprogramme des Kanals werden nicht mehr ausge- führt.
  • Seite 10 Aktive Bewässerung vorzeitig Eine aktive Bewässerung (programmiert oder manuell gestartet) beenden: kann vorzeitig beendet werden ohne die Programme dabei zu ändern. 1. Man.-Taste drücken. und der Kanal blinken. SELECT CHANNEL 2. Gewünschten aktiven Kanal (im Rahmen Bsp. Kanal 4) mit den ▲-▼-Tasten wählen und mit der OK-Taste bestätigen.
  • Seite 11 Z. B. eine programmierte Bewässerungsdauer von 60 Min. ver- kürzt sich bei 60 % Run-Time auf 36 Min. Hinweis: Bei prozentualer Änderung der Bewässerungsdauer bleibt die Anzeige der ursprünglich programmierten Bewässerungsdauer in den einzelnen Programmen erhalten. Beim Erstellen / Ändern eines Programms wird automatisch auf 100 % RUN-TIME gestellt.

  • Seite 12: Reset-Funktion

    Der Reset kann jederzeit ausgelöst werden. Tipp: Bei offenen Fragen zur Bedienung und Programmierung wenden Sie sich bitte an den GARDENA Service Deutschland, Tel.-Nr. (07 31) 4 90-2 46; Österreich: Tel.-Nr. (07 32) 77 01 01-485; Schweiz: Tel.-Nr. (0 62) 8 87 37 90. Wir helfen gerne.

  • Seite 13: Technische Daten

    Kurzschluss. verkabeln (siehe 4. Inbetrieb- nahme „Ventile anschließen“). Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in Ver­ bindung zu setzen. Reparaturen dürfen nur von GARDENA Servicestellen oder von GARDENA autorisierten Fachhändlern durchgeführt werden. 8. Technische Daten Stromversorgung über Netzteil:...

  • Seite 14: Service / Garantie

    Zentralen Reparaturservice umfangreiche Serviceleistungen: – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage • Einfache und kostengünstige Rücksendung an GARDENA durch den Abhol­Service (nur innerhalb Deutschland) – Abholung innerhalb von 2 Tagen • Kompetente Beratung bei Störung / Reklamation durch unseren Technischen Service •...
  • Seite 15 Channel Prog. 24h 2nd 3rd Odd Even Mo Tu We Th START TIME RUN TIME Channel Prog. 24h 2nd 3rd Odd Even Mo Tu We Th START TIME RUN TIME Channel Prog. 24h 2nd 3rd Odd Even Mo Tu We Th START TIME RUN TIME Channel...

  • Seite 16: Produkthaftung

    Vastavalt Saksamaa tootevastutusseadusele deklareerime käesolevaga selgesõnaliselt, et me ei kanna mingisugust vastutust meie toodetest tingitud kahjude eest, kui need tooted ei ole korrekt- selt parandatud GARDENA heakskii detud hoolduspartneri poolt või kui parandamisel ei ole kasu- tatud GARDENA originaalosi või GARDENA volitatud osi.

  • Seite 17: Eu-Konformitätserklärung

    Typ produktu: Objednávacie číslo: w UE przepisami bezpieczeństwa i normami dotyczącymi Tootetüüp: Artiklinumber: danego produktu. Modyfikacja wyrobów bez naszej zgody Gaminio tipas: Dalies numeris: 4030 1283 powoduje unieważnienie niniejszego certyfikatu. Produkta veids: Artikula numurs: 6030 1284 EK megfelelőségi nyilatkozat EU-Richtlinien: Alulírott Husqvarna AB, 561 82 Huskvarna, Svédország ezzel...
