Haier Smart Cube Energy Controller Home Benutzerhandbuch Seite 13

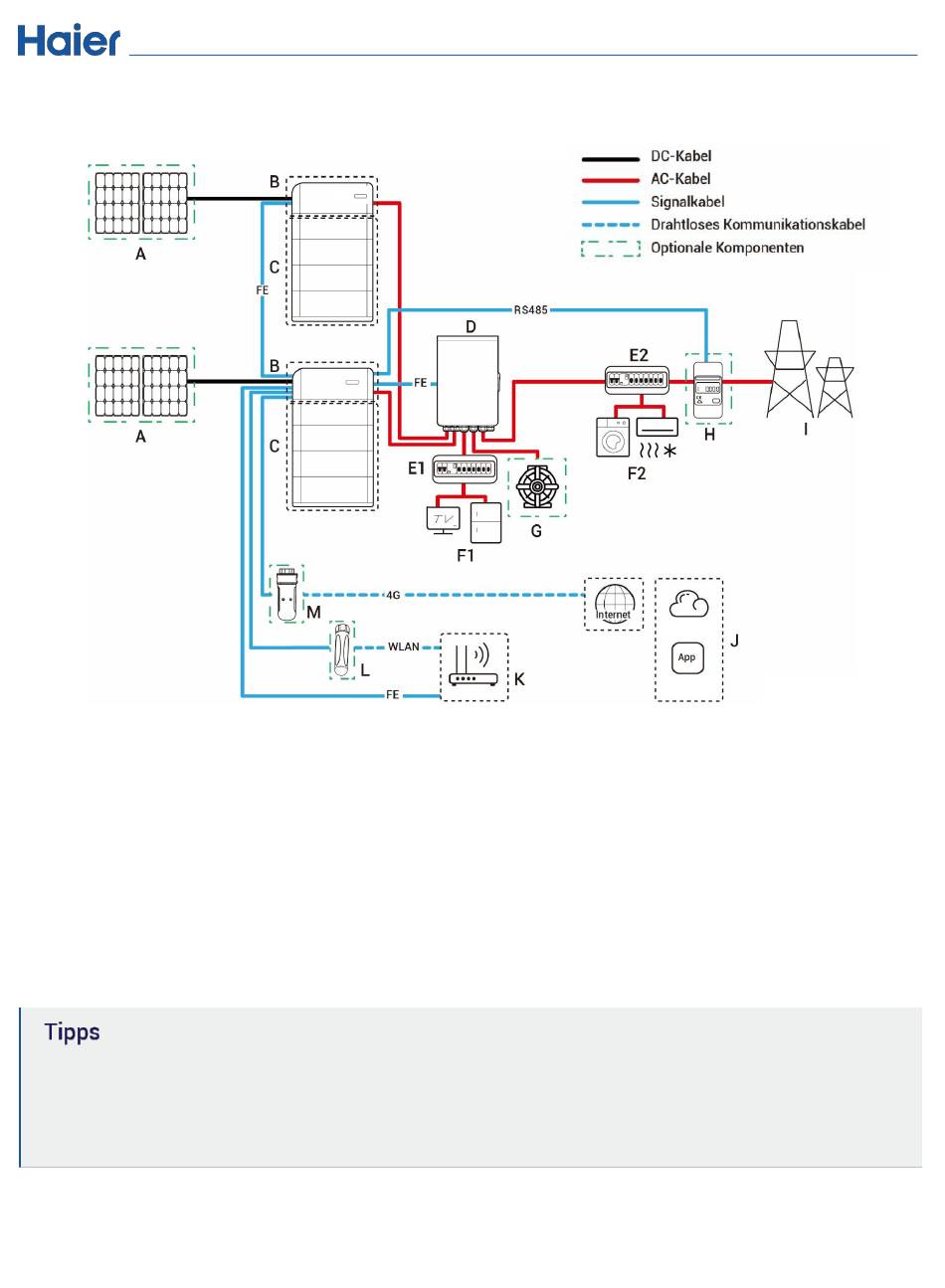

Verkabelungsdiagramm (Teilweise Netzersatzbetrieb)
A. PV-Panel
D. Gateway
F1. Elektrische Geräte mit Ersatzstrom
G. Dieselgenerator
K. Router
• H dient der Datenerfassung am Netzanschlusspunkt und ermöglicht eine Nulleinspeisung. Um einen Teil des
Hauses mit Netzersatzstrom zu versorgen, kann H unkonfiguriert bleiben. Für teilweisen Netzersatzstrom
und Steuerung der Nulleinspeisung werden H konfiguriert.
B. Energie-Controller
E1. Backup-Verteilertafel
H. Leistungssensor I. Stromnetz
K. Antenne
C. Batterie
E2. Unterverteiler ohne Ersatzstrom
F2. Elektrische Geräte ohne Ersatzstrom
M. CommMod
12
Benutzerhandbuch
User manual
NAHUI
Cloud
Haier
Smart Cube
J. Haier Smart Cube
