2.2.2 Anschlüsse (Ports)

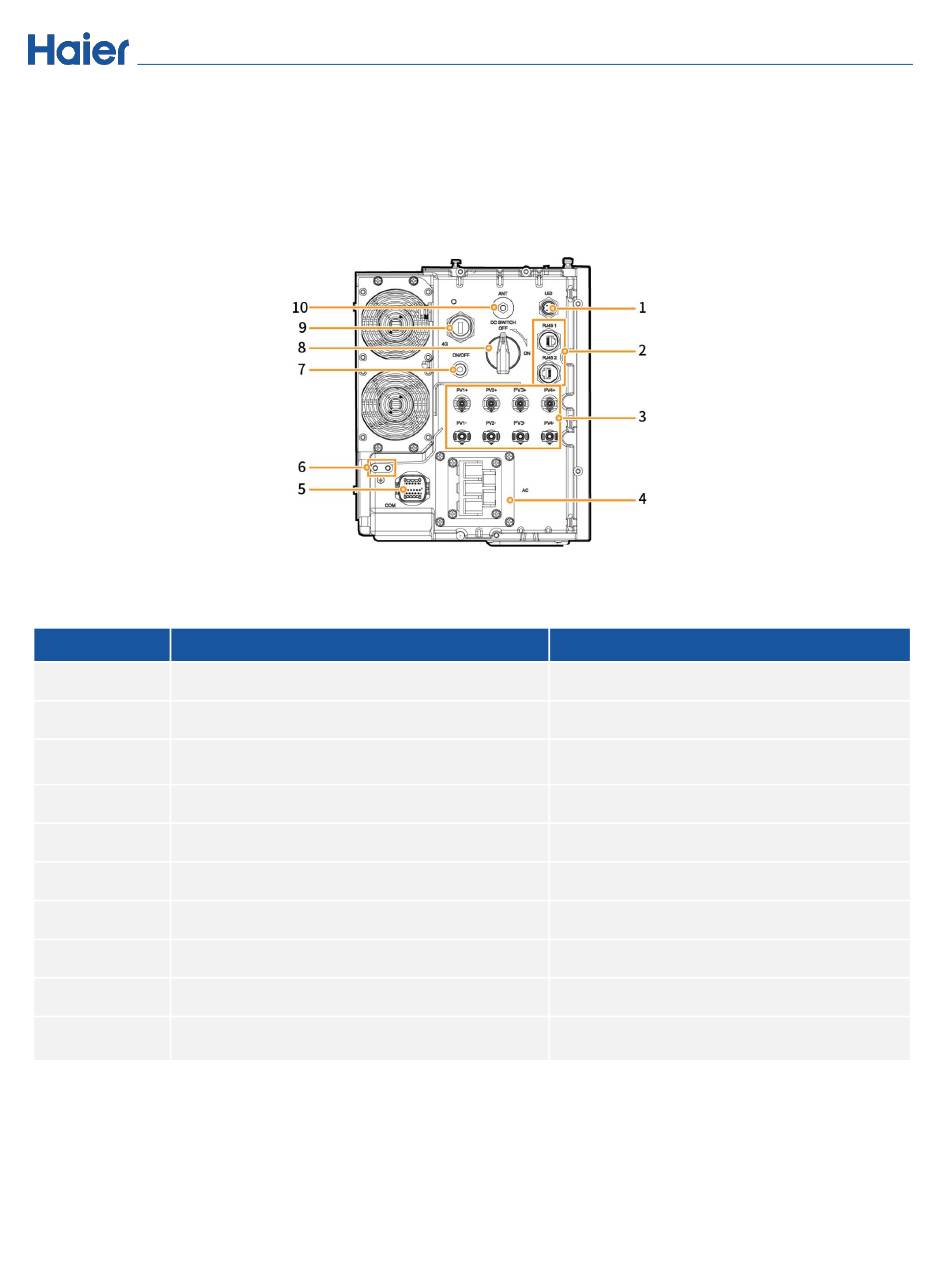

Energie-Controller Linke Seite
Bezeichnung
S/N
1 Dekorativer Abdecklichtleistenverbinder
2 Netzwerkschnittstelle
3 DC-Eingangsschnittstelle
4 AC-Ausgangsschnittstelle
5 Kommunikationsschnittstelle
6 Erdungsschraube
7 Schaltknopf
8 DC-Schalter
9 CommMod-Schnittstelle
10 Antennen-Schnittstelle
Kennzeichnung
LED
RJ45 1/ RJ45 2
PV1+/PV2+/ PV3+/PV4+/ PV1-/PV2- /PV3-
/PV4-
AC
COM
-
ON/OFF
DC SWITCH
4G
ANT
9
