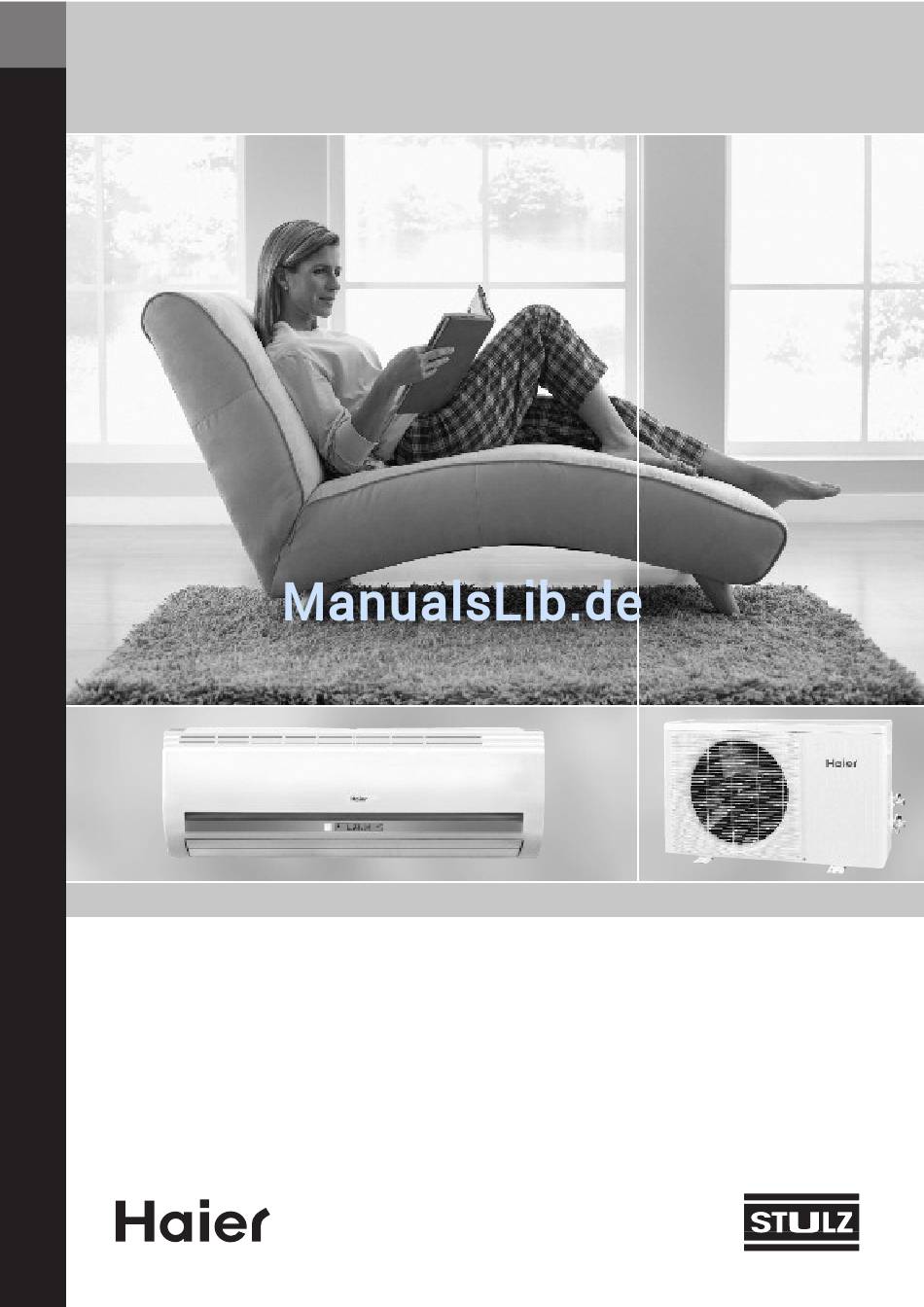

- Seite 1 STULZ macht Klima mit System Technisches Handbuch Version 07/07 Smart Comfort - Super Inverter Inverter-Monosplit, R410A (HSU-09~12HV-SDB)
-
Seite 2: Sicherheitshinweise
Dieses Handbuch ist vor der Installation und Bedienung des Klimagerätes sorgfältig durchzulesen und zu beachten. Die Bedienungsanleitung ist in unmittelbarer Nähe des Klimagerätes sichtbar anzubringen! Nachfolgende Sicherheitshinweise sowie die im Kapitel Installation aufgeführten Sicherheitsmaßnahmen sind unbedingt zu beachten. Im Außengerät, und nach der Installation im gesamten Klimasystem, ist Kältemittel enthalten. - Seite 3 Erste-Hilfe-Maßnahmen – Treten beim oder nach dem Umgang mit FKW gesundheitliche Störungen auf, so ist sofort ein Arzt zu Rate zu ziehen. Dem Arzt ist mitzuteilen, dass mit FKW gearbeitet wurde . . – Bei akuter Einwirkung ist der Verunglückte schnellstens an die frische Luft zu bringen. –...
-
Seite 4: Inhaltsverzeichnis
1.3 Besondere Eigenschaften ....................6 TECHNISCHE DATEN ......................... 7 2.1 Einsatzgrenzen ........................7 2.2 Spezifikationen ........................8 2.2.1 Wandgerät HSU-09HV03/R2(SDB) ................8 2.2.2 Wandgerät HSU-12HV03/R2(SDB) ................9 2.3 Abmessungen und Gerätezeichnungen ................10 2.4 Geräteansichten ........................ 11 2.5 Leistungskurven ........................ 12 2.5.1 Änderung der Kapazitätskurven bei großer Höhendifferenz und großer... -
Seite 5: Allgemeines
Code für die Bauweise von Innen- & Außengerät. S (Wandgerät), W (Fenstereinbaugerät), P (Standgerät) H - Abkürzung für Haier Beispiele: HSU-09HV03/R2(SDB) bezeichnet ein Klimagerät für die Wandmontage, Split-Typ, mit Wärmepumpenfunktion und Gleichstrominverter. Die Kühlkapazität beträgt 9000 BTU/h. Das Gerät erfordert eine Stromversorgung von 220-230 V/50 Hz und verwendet R410A als Kältemittel. -
Seite 6: Standardkonditionen
1.2 Standardkonditionen Innengerätestatus Außengerätestatus Betriebsbedingung TK ˚C FK ˚C TK ˚C FK ˚C 27 ˚C 35 ˚C Kühlen 19 ˚C 24 ˚C Heizen Keine Regelung 7 ˚C 6 ˚C 20 ˚C 1.3 Besondere Eigenschaften 1. Flexible Luftverteilung Die vertikale Doppelklappe und die horizontalen Weitwinkel-Schwenklamellen gewährleisten, dass kalte (warme) Luft alle Ecken des Raums erreicht. -
Seite 7: Technische Daten
TECHNISCHE DATEN 2.1 Einsatzgrenzen HSU09HV(SDB) HSU12HV(SDB) Außentemperatur + 15 °C ~ + 43 °C Kühlbetrieb Außentemperatur - 7 °C ~ + 24 °C Heizbetrieb Raumtemperatur, + 16°C ~ + 30 °C Regelbereich Einbauatmosphäre für Innengerät (in der Decke) Taupunkttemperatur: max. 28 °C, relative Luftfeuchtigkeit: max. 80 % Temperatur und Luftfeuchtigkeit Kältemittel-Leitungslänge (eine Richtung) max. -
Seite 8: Spezifikationen
2.2 Spezifikationen 2.2.1 Wandgerät HSU-09HV03/R2(SDB) Modell Innengerät Außengerät Technische Daten Nominale Kälteleistung 2500 [600~3600] Nominale Heizleistung 3000 [600~4800] Spannungsversorgung 1 Phase, 220/230/240 V, 50 Hz, N, PE Leistungsaufnahme Kühlen 0,45 [0,1~0,9] Betriebsstrom Kühlen 2,3 [0,8~4,3] Leistungsfaktor Kühlen Leistungsaufnahme Heizen 0,52 [0,1~1,15]... -
Seite 9: Wandgerät Hsu-12Hv03/R2(Sdb)
2.2.2 Wandgerät HSU-12HV03/R2(SDB) Modell Innengerät Außengerät Technische Daten Nominale Kälteleistung 3500 [600~4200] Nominale Heizleistung 4200 [600~6500] Spannungsversorgung 1 Phase, 220/230/240 V, 50 Hz, N, PE Leistungsaufnahme Kühlen 0,81 [0,1~1,1] Betriebsstrom Kühlen 3,8 [0,8~5,3] Leistungsfaktor Kühlen Leistungsaufnahme Heizen 0,86 [0,1~1,6] Betriebsstrom Heizen 4,0 [0,8~7,8] Leistungsfaktor Heizen Anlaufstrom max. -
Seite 10: Abmessungen Und Gerätezeichnungen
2.3 Abmessungen und Gerätezeichnungen Modelle: HSU-09/12HV03/R2(SDB) Nettoabmessungen für Innengerät Nettoabmessungen für Außengerät © STULZ GmbH, Hamburg... -
Seite 11: Geräteansichten
2.4 Geräteansichten Innengerät Luftausblasseite Betriebsanzeigen Luftfilter (innen) Luftansaugeseite UV-Entkeimungsmodul Luftfilter (innen) (innen) (nur für die SDB-Geräte) Filterklappe Anionengenerator (innen) Vertikale Luftleiteinstellung einstellbar durch Fernbedienung Spannungsversorgung Luftausblasrichtung oben/unten Horizontale Luftleiteinstellung Luftausblasrichtung links/rechts Außengerät 1 Einlass 2 Auslass 3 Anschlussrohr und Verkabelung 4 Kondensatschlauch ©... -
Seite 12: Leistungskurven
2.5 Leistungskurven 2.5.1 Änderung der Kapazitätskurven bei großer Höhendifferenz und großer Leitungslänge Äquivalente Gesamtdistanz zwischen Innen- und Außengerät in einer Richtung (m). Leitungslänge und Höhendifferenz sollten bei der Standardinstallation innerhalb dieses Bereichs liegen. © STULZ GmbH, Hamburg... -
Seite 13: Kurven Kühlkapazität - Temperatur
2.5.2 Kurven Kühlkapazität - Temperatur HSU-09HV03/R2(SDB) Leistungskurven HSU-09HV03/R2(SDB) Tabelle Kühlleistung in Abhängigkeit der Temperatur cool Innentemp. cool cool Außentemp. (Feuchtigkeit 46 %) TK/FK 18 °C 20 °C 25 °C 32 °C 35 °C 40 °C 43 °C 46 °C DB/WB... - Seite 14 HSU-12HV03/R2(SDB) Leistungskurven HSU-12HV03/R2(SDB) Tabelle Kühlleistung in Abhängigkeit der Temperatur cool cool cool Innentemp. Außentemp. (Feuchtigkeit 46 %) TK/FK 18 °C 20 °C 25 °C 32 °C 35 °C 40 °C 43 °C 46 °C DB/WB 2197 2207 1986 1996 2039 1889 1773 18/12 °C...
-
Seite 15: Kurven Heizkapazität - Temperatur
2.5.3 Kurven Heizkapazität - Temperatur HSU-09HV03/R2(SDB) Leistungskurven HSU-09HV03/R2(SDB) Kurven Heizkapazität in Abhängigkeit der Temperatur cool Außentemp. cool Innentemp. (Feuchtigkeit 46 %) cool TK/FK 15 °C 20 °C 25 °C DB/WB -15 °C 1684 1598 -5 °C 1475 5 °C 2086... - Seite 16 HSU-12HV03/R2(SDB) Leistungskurven HSU-12HV03/R2(SDB) Kurven Heizkapazität in Abhängigkeit der Temperatur cool cool Außentemp. cool Innentemp. (Feuchtigkeit 46 %) 20 °C 25 °C TK/FK DB/WB 15 °C 1622 1525 1695 -15 °C 2534 2448 -5 °C 2325 5 °C 2936 2844 2719 3350 2978 3449...
-
Seite 17: Kurven Luftauslasstemp. - Umgebungstemp
2.5.4 Kurven Luftauslasstemp. - Umgebungstemp. HSU-09HV03/R2(SDB) Leistungskurven HSU-09HV03/R2(SDB) Tabelle Luftauslasstemp. - Umgebungstemp. cool cool Innentemp. cool Außentemp. (Feuchtigkeit 46 %) TK/FK 18 °C 20 °C 25 °C 32 °C 35 °C 40 °C 43 °C 46 °C DB/WB 8,21 7,97... - Seite 18 HSU-12HV03/R2(SDB) Leistungskurven HSU-12HV03/R2(SDB) Tabelle Luftauslasstemp. - Umgebungstemp. cool Innentemp. Außentemp. (Feuchtigkeit 46 %) cool cool TK/FK 20 °C 25 °C 32 °C 35 °C 40 °C 43 °C 46 °C DB/WB 18 °C 8,80 8,71 8,47 9,31 9,25 9,30 9,81 10,18 18/12 °C 9,16...
-
Seite 19: Kurven „Sensible Kühlung"-Wert - Temp
2.5.5 Kurven „Sensible Kühlung“-Wert - Temp. HSU-09HV03/R2(SDB) Leistungskurven HSU-09HV03/R2(SDB) cool Tabelle „Sensible Kühlung“-Wert - Temp. cool Innentemp. cool Außentemp. (Feuchtigkeit 46 %) 18 °C 20 °C 25 °C 32 °C 35 °C 40 °C 43 °C 46 °C TK/FK DB/WB... - Seite 20 HSU-12HV03/R2(SDB) HSU-12HV03/R2(SDB) Leistungskurven cool Tabelle „Sensible Kühlung“-Wert - Temp. cool cool Innentemp. Außentemp. (Feuchtigkeit 46 %) TK/FK 18 °C 20 °C 25 °C 32 °C 35 °C 40 °C 43 °C 46 °C DB/WB 1489 1497 1505 1339 1346 1379 1266 1179 18/12 °C...
-
Seite 21: Schalldruckkurven
2.6 Schalldruckkurven HSU-09HV03/R2(SDB) Leistungskurven Tabelle Schalldruckpegelprüfung Schalldruckpegel noise 500Hz 1000Hz 2000Hz 4000Hz 6000Hz 8000Hz 100Hz 125Hz 250Hz Innen indoor 36,9 36,1 28,5 24,0 42,0 38,3 37,9 Außen outdoor 45,6 42,2 36,3 29,8 52,0 49,0 47,3 24,0 22,0 Innen Außen 60,0... - Seite 22 HSU-09HV03/R2(SDB) Leistungskurven Tabelle Schalldruckpegelprüfung noise Schalldruckpegel 500Hz 1000Hz 2000Hz 4000Hz 6000Hz 100Hz 125Hz 250Hz 8000Hz Innen 37,4 36,6 29,0 24,5 indoor 42,5 38,8 38,4 Außen 24,5 outdoor 52,5 49,5 47,8 46,1 42,7 36,8 30,3 22,5 Innen Außen 60,0 50,0 40,0...
-
Seite 23: Luftgeschwindigkeitsverteilung
Diagramm zur Schalldruckpegelprüfung und Luftgeschwindigkeitsverteilung Luftgeschwindigkeitsverteilung Modelle: HSU-09HV03/R2(SDB) HSU-12HV03/R2(SDB) Luftgeschwindigkeitsverteilung Einheit m/s Einheit: m/s Abb. 1 0,25 Draufsicht Luftströmungsklappe horizontal Lamelle: Mitte Einheit m/s Abb. 2 0,5 0,25 Draufsicht Luftströmungsklappe horizontal Lamelle: rechts und links 0,25 Einheit m/s Abb. 3 Draufsicht Luftströmungsklappe horizontal... -
Seite 24: Installation
3 INSTALLATION 3.1 Sicherheitsmaßnahmen • Bitte erst die Sicherheitsmaßnahmen vollständig durchlesen und anschließend die Installationsarbeiten sorgfältig ausführen. • Die in dieser Dokumentation enthaltenen Sicherheitsmaßnahmen sind mit der Überschrift GEFAHR und ACHTUNG gekenn- zeichnet. Die mit der Überschrift GEFAHR gekennzeichneten Absätze warnen vor Installationsfehlern, die schwere oder tödliche Verletzungen verursachen können. -
Seite 25: Installationsvorbereitung
3.2 Installationsvorbereitung Diese Anleitung vor der Installation durchlesen. Den Gerätebetrieb anhand dieser Anleitung dem Anwender genau erklären. Installationszeichnung für Innen- und Außengeräte Die Geräte verwenden das FCKW-freie Kältemittel R410A. Zubehörteile Zubehörteile Anzahl Fernbedienung R-03 Trockenbatterie Optionale Teile für Leitungen Montageplatte Symbol Teilebezeichnung Nicht klebendes Band... -
Seite 26: Befestigung Des Außengeräts
Abmessungen für die Bodenbefestigung des Außengeräts (Einheit: mm) Das Gerät mit Schrauben (Ø10 mm) und Muttern sicher und waagerecht an Beton oder Mauerstein Befestigung des Außengeräts befestigen. Wenn das Gerät an einer Wandfläche, an einem Dach oder auf einer Dachfläche befestigt wird, einen Träger sicher mit Nägeln oder Drähten montieren, damit die Installation starkem Wind standhält. -
Seite 27: Installation Des Innengeräts
3.3 Installation des Innengerätes Befestigung der Montageplatte und Positionierung der Wandbohrungen Wenn die Montageplatte direkt befestigt wird 1 Anhand von benachbarten Pfosten oder Stürzen die Platte, die an der Wand befestigt werden soll, waagerecht ausrichten. Die Platte dann vorläufig mit einem Stahlnagel fixieren. 2 Die Ausrichtung der Platte überprüfen, indem ein Faden mit einem Gewicht in der Mitte der Oberkante der Platte aufgehängt wird. -
Seite 28: Links Leitung Hinten Links
Verlegen der Leitung Leitung an der Rückseite Die Leitungen und den Kondensatschlauch verlegen und dann mit Klebeband fixieren. Links Leitung hinten links Wenn die Leitung auf der linken Seite geführt wird, den Deckel für die linksseitige Leitung mit einer Kneifzange entfernen. Wenn die Leitung links hinten geführt wird, die Leitungen in Abhängigkeit von der Leitungsrichtung zur Markierung der Bohrung für die Leitungsführung hinten links biegen. -
Seite 29: Anschließen Des Kabels Nach Installation Des Innengeräts
Anschließen des Kabels nach Installation des Innengeräts 1. Das Kabel für das Innengerät von außen in die linke Seite der Wandbohrung führen, durch die bereits eine Leitung geführt wurde. 2. Das Kabel von vorn herausziehen und unter Bildung einer Schlaufe anschließen. Anschließen des Kabels vor Installation des Innengeräts Das Kabel an der Rückseite des Geräts einführen und dann an der Vorderseite herausziehen. -
Seite 30: Installation Des Außengerätes
3.4 Installation des Außengerätes Installation gemäß Installationszeichnung für Innen- und Außengeräte| durchführen. Anschluss der Leitungen Wenn eine Leitung gebogen werden muss, den Radius so groß wie möglich belassen, um ein Brechen der Leitung zu vermeiden. Der Biegeradius sollte mindestens 30 bis 40 mm betragen. Die Installation wird vereinfacht, wenn die Leitung auf der Sauggasseite zuerst angeschlossen wird. - Seite 31 Evakuieren: mit Vakuumpumpe Flüssigkeitsseite Sauggasseite 6,35mm(1/4") 9,52mm(3/8") 12,7mm(1/2") 3-Wege-Ventil 2-Wege-Ventil Die Kappe des Service-Ventils (3-Wege-Ventil) und die Ventilschaftkappe (2-Wege-Ventil und 3-Wege- Messverteiler (für R410A) Ventil) entfernen, das Service-Ventil in den Anschluss des Füllschlauchs (Niederdruckseite) für den Mess- Gegenstromschutzverbindung verteiler führen. Dann den Anschluss des Füll- schlauchs (Mitte) für den Messverteiler in die Vakuum- pumpe führen.
- Seite 32 Installation der Stromversorgung Die Stromversorgung muss ausschließlich für das Klimagerät vorgesehen sein (über 10 A). Falls erforderlich, zusätzlich einen Fehlerstrom-Schutzschalter einbeziehen. Wenn möglich, einen Leistungsschalter installieren. Schneiden von Leitungen und Herstellung der Bördelverbindung Das Schneiden der Leitungen erfolgt mit einem Rohrschneider, wobei Grate zu beseitigen sind. Nach dem Einsetzen der Bördelmutter wird die Bördelverbindung hergestellt.
-
Seite 33: Service
4 SERVICE 4.1 Kälteschema Te Wärmetauschertemp. INNENGERÄT Wärmetauscher, Innengerät Querstromventilator Max. 15 m Sauggasleitung 1/4" Querstromventilator 1/2" Schalldämpfer 4-Wege-Ventil P.M.V. Schalldämpfer Kompressor Wärmetauscher, Außengerät Axialventilator AUSSENGERÄT © STULZ GmbH, Hamburg... -
Seite 34: Elektrische Schaltpläne
4.2 Elektrische Schaltpläne Modelle: HSU-09HV03/R2(SDB) HSU-12HV03/R2(SDB) SCHALTPLAN FÜR INNENGERÄT Gleichstrom- motor, Anionen- Zum Außen- Lamellen- Lamellen- Umgebungstemp.-Sensor Generator Ventilator gerät motor motor Gleich- Notstopp- strom- Leitungstemp.-Sensor schalter motor Integrierte Steuerung Lamel l e n- motor Sicherung Lamel l e n-... - Seite 35 Modelle: HSU-09HV03/R2(SDB) HSU-12HV03/R2(SDB) SCHALTPLAN FÜR AUSSENGERÄT WARNUNG ACHTUNG Kompressor Keinesfalls den Kondensator berühren, auch Kondensator- nicht nachdem der Netzstecker herausge- platine zogen wurde (Stromschlaggefahr). Der Kondensator führt auch nach Heraus- ziehen des Netzsteckers Hochspannung. Drossel Aus Sicherheitsgründen unbedingt mindestens 5 Minuten warten, nachdem der Stecker herausgezogen wurde, und ein Prüfgerät verwenden, um sicherzustellen,...
-
Seite 36: Fehlerdiagnose
4.3 Fehlerdiagnose Modelle: HSU-09HV03/R2(SDB) HSU-12HV03/R2(SDB) Tabelle für Kabelcodes Fehlercode Störungsursache Beurteilung und Maßnahme Error Kurzschluss oder gelöste Verbindung 1. Raumtemperatur-Sensor kontrollieren. Short 1. check am Raumtemperatur-Sensor 2. Wenn der Raumtemperatur-Sensor normal funktioniert, die 2. when Hauptplatine kontrollieren. Kurzschluss oder gelöste Verbindung 1. - Seite 37 Modelle: HSU-09HV03/R2(SDB) HSU-12HV03/R2(SDB) Kommunikationsfehler zwischen Innen- 1. Verbindungskabel kontrollieren und fehlerhafte Kabelführung korrigieren. 1.check und Außengeräten 2. Sicherung kontrollieren (20 A, 3,15 A), Hauptplatine kontrollieren. 2.check EEPROM-Lesefehler am Innengerät Sicherstellen, dass der EEPROM korrekt installiert ist. Blockierung des Innengeräteventilators oder Fehler 1.
