Sehr geehrter Kunde,
wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf des Phono-
Vor-Vorverstärkers EVOLUTION P2 entgegenbringen.
Wir wünschen Ihnen viel Freude mit dem Betrieb dieses Gerates und bitten
Sie gleichzeitig, die vorliegende Betriebsanleitung aufmerksam zu lesen,
damit Sie die Funktionen Ihres Phono-Vor-Vorverstärkers
richtig nutzen
können.
Ihr AVM-Team
L
0
0
0
0
OGND
OOö
Me
0
R
00
0
MM
MM
--
out
in
Ioad
I
I
I
I
I
I
I
I
I
I
I
I
HINWEIS
Das Gerat darf nur mit dem mitgelieferten Steckernetzteil betrieben werden,
da dieses die notwendigen Sicherheitskleinspannungen für den gefahrlosen
Betrieb des Gerätes liefert.
Anpassung des Eingangs
Der EVOLUTION
P2
kann
sowohl mit MM- als auch
mit MC-
Tonabnehmersystemen betrieben werden. Je nach verwendetem System
werden die Umschalter (3 und 6) in die entsprechende Position gebracht.
Die Eingangsimpedanz des MC-Teils ist so ausgelegt, daß sie zu allen
Systemen paßt. Bei MM-Systemen ist die korrekte Anpassung der Kapazität
klangentscheidend. Zur individuellen Anpassung verfügt der Evolution P2
über ein Paar Buchsen mit der Bezeichnung load (5), in die Cinchstecker
mit eingelöteten Kondensatoren gesteckt werden können. Den korrekten
Kapazitätswert nennt Ihnen die Betriebsanleitung Ihres Plattenspielers oder
Tonabnehmers.
1
2

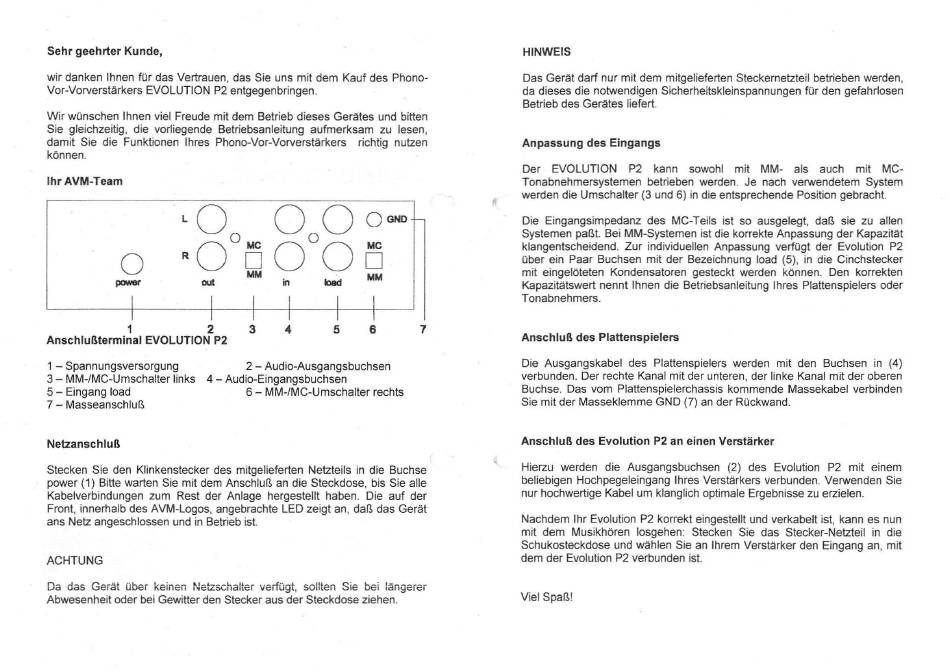

Anschlußterminal EVOLUTION P2
3
4
5
6
7
Anschluß des Plattenspielers
1 - Spannungsversorgung
3 - MM-/MC-Umschalter links
5 - Eingang load
7 - Masseanschluß
Netzanschluß
2 - Audio-Ausgangsbuchsen
4 - Audio-Eingangsbuchsen
6 - MM-/MC-Umschalter rechts
Die Ausgangskabel des Plattenspielers werden mit den Buchsen in (4)
verbunden. Der rechte Kanal mit der unteren, der linke Kanal mit der oberen
Buchse. Das vom Plattenspielerchassis kommende Massekabel verbinden
Sie mit der Masseklemme GND (7) an der Rückwand.
Anschluß des Evolution P2 an einen Verstärker
Stecken Sie den Klinkenstecker des mitgelieferten Netzteils in die Buchse
power (1) Bitte warten Sie mit dem Anschluß an die Steckdose, bis Sie alle
Kabelverbindungen zum Rest der Anlage hergestellt haben. Die auf der
Front, innerhalb des AVM-Logos, angebrachte LED zeigt an, daß das Gerät
ans Netz angeschlossen und in Betrieb ist.
ACHTUNG
Da das Gerät über keinen Netzschalter verfügt, sollten Sie bei längerer
Abwesenheit oder bei Gewitter den Stecker aus der Steckdose ziehen.
Hierzu werden die Ausgangsbuchsen (2) des Evolution P2 mit einem
beliebigen Hochpegeleingang Ihres Verstärkers verbunden. Verwenden Sie
nur hochwertige Kabel um klanglich optimale Ergebnisse zu erzielen.
Nachdem Ihr Evolution P2 korrekt eingestellt und verkabelt ist, kann es nun
mit dem Musikhören losgehen: Stecken Sie das Stecker-Netzteil in die
Schukosteckdose und wählen Sie an Ihrem Verstärker den Eingang an, mit
dem der Evolution P2 verbunden ist.
Viel Spaß!
