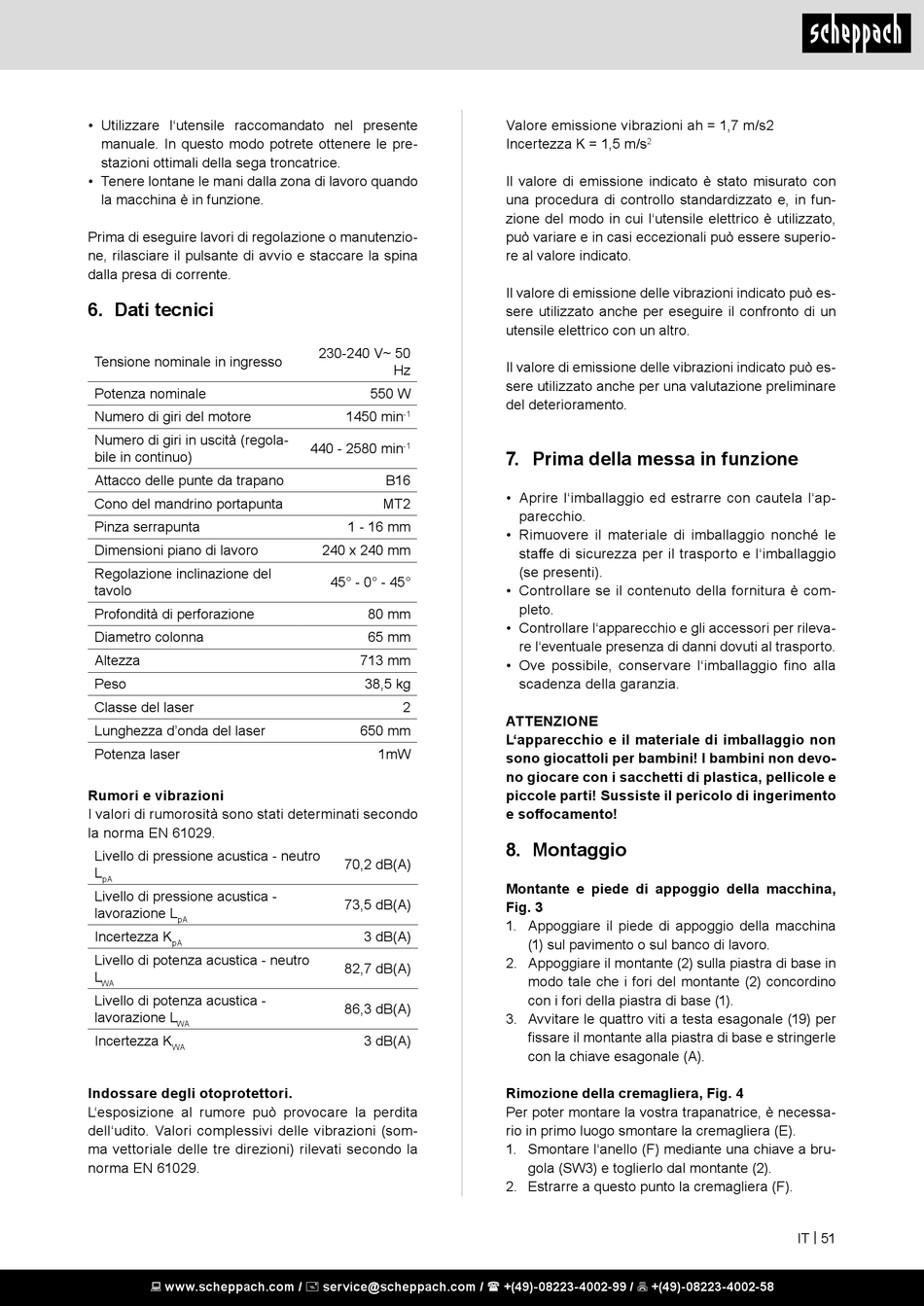

• Utilizzare l'utensile raccomandato nel presente
manuale. In questo modo potrete ottenere le pre-
stazioni ottimali della sega troncatrice.
• Tenere lontane le mani dalla zona di lavoro quando
la macchina è in funzione.
Prima di eseguire lavori di regolazione o manutenzio-
ne, rilasciare il pulsante di avvio e staccare la spina
dalla presa di corrente.
6. Dati tecnici
Tensione nominale in ingresso
Potenza nominale
Numero di giri del motore
Numero di giri in uscità (regola-
bile in continuo)
Attacco delle punte da trapano
Cono del mandrino portapunta
Pinza serrapunta
Dimensioni piano di lavoro
Regolazione inclinazione del
tavolo
Profondità di perforazione
Diametro colonna
Altezza
Peso
Classe del laser
Lunghezza d'onda del laser
Potenza laser
Rumori e vibrazioni
I valori di rumorosità sono stati determinati secondo
la norma EN 61029.
Livello di pressione acustica - neutro
L
pA
Livello di pressione acustica -
lavorazione L
pA
Incertezza K
pA
Livello di potenza acustica - neutro
L
WA
Livello di potenza acustica -
lavorazione L
WA
Incertezza K
WA
Indossare degli otoprotettori.
L'esposizione al rumore può provocare la perdita
dell'udito. Valori complessivi delle vibrazioni (som-
ma vettoriale delle tre direzioni) rilevati secondo la
norma EN 61029.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230-240 V~ 50
Hz
550 W
1450 min
-1
440 - 2580 min
-1
B16
MT2
1 - 16 mm
240 x 240 mm
45° - 0° - 45°
80 mm
65 mm
713 mm
38,5 kg
2
650 mm
1mW
70,2 dB(A)
73,5 dB(A)
3 dB(A)
82,7 dB(A)
86,3 dB(A)
3 dB(A)
Valore emissione vibrazioni ah = 1,7 m/s2
Incertezza K = 1,5 m/s
2
Il valore di emissione indicato è stato misurato con
una procedura di controllo standardizzato e, in fun-
zione del modo in cui l'utensile elettrico è utilizzato,
può variare e in casi eccezionali può essere superio-
re al valore indicato.
Il valore di emissione delle vibrazioni indicato può es-
sere utilizzato anche per eseguire il confronto di un
utensile elettrico con un altro.
Il valore di emissione delle vibrazioni indicato può es-
sere utilizzato anche per una valutazione preliminare
del deterioramento.
7. Prima della messa in funzione
• Aprire l'imballaggio ed estrarre con cautela l'ap-
parecchio.
• Rimuovere il materiale di imballaggio nonché le
staffe di sicurezza per il trasporto e l'imballaggio
(se presenti).
• Controllare se il contenuto della fornitura è com-
pleto.
• Controllare l'apparecchio e gli accessori per rileva-
re l'eventuale presenza di danni dovuti al trasporto.
• Ove possibile, conservare l'imballaggio fino alla
scadenza della garanzia.
ATTENZIONE
L'apparecchio e il materiale di imballaggio non
sono giocattoli per bambini! I bambini non devo-
no giocare con i sacchetti di plastica, pellicole e
piccole parti! Sussiste il pericolo di ingerimento
e soffocamento!
8. Montaggio
Montante e piede di appoggio della macchina,
Fig. 3
1. Appoggiare il piede di appoggio della macchina
(1) sul pavimento o sul banco di lavoro.
2. Appoggiare il montante (2) sulla piastra di base in
modo tale che i fori del montante (2) concordino
con i fori della piastra di base (1).
3. Avvitare le quattro viti a testa esagonale (19) per
fissare il montante alla piastra di base e stringerle
con la chiave esagonale (A).
Rimozione della cremagliera, Fig. 4
Per poter montare la vostra trapanatrice, è necessa-
rio in primo luogo smontare la cremagliera (E).
1. Smontare l'anello (F) mediante una chiave a bru-
gola (SW3) e toglierlo dal montante (2).
2. Estrarre a questo punto la cremagliera (F).
