MONTAGEANLEITUNG
tempLED RayBeam Pro V2 HT Serie
Bügelmontage

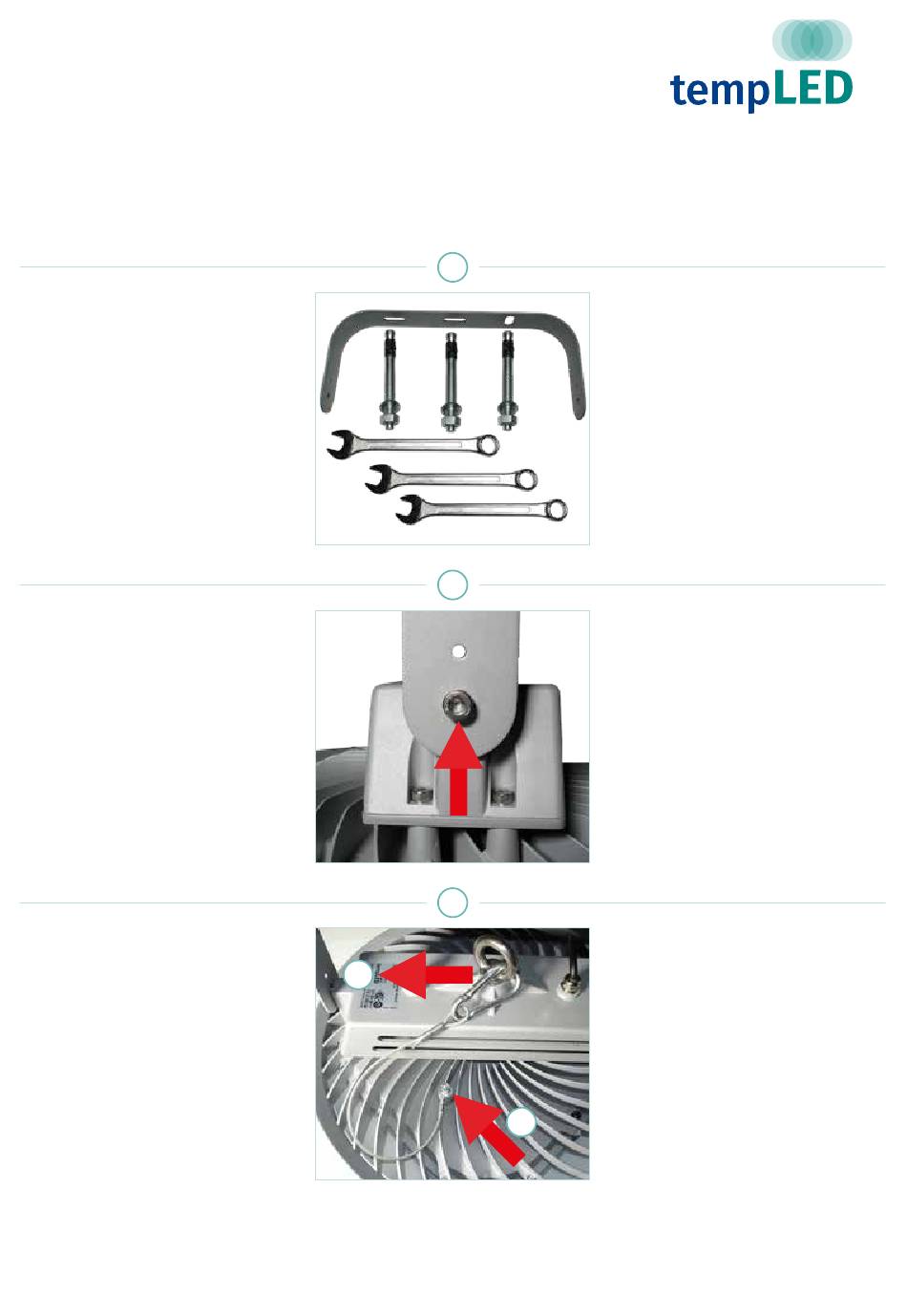

Schritt 4:
Montieren des Bügels
Montieren Sie den Bügel mit geeig-
netem Schraubenmaterial für die Mon-
tageoberfläche und dem Gewicht der
Leuchte. Wir empfehlen den Einsatz
von Edelstahlschrauben.
(Symbolabbildung)
Schritt 5:
Montieren der Leuchte
Montieren Sie anschließen die Leuchte
an den Montagebügel und ziehen die
Halteschrauben leicht an. Vergessen
Sie die Abstandshalter nicht. Richten
Sie die Leuchte nach Ihren Wünschen
aus und ziehen Sie die Halteschrauben
fest. Wir empfehlen ein Drehmoment
von maximal 7,5 Nm.
Schritt 6:
Absturzsicherung installieren
Der Karabinerhaken ist nur zur Trans-
portsicherung in die Montageöse
eingehakt. Entnehmen Sie den Karabi-
nerhaken [1] und befestigen Sie diesen
an geeigneter Stelle an einem zusätz-
lichen Montagepunkt (z.B. Sicherheits-
haken). Prüfen Sie zum Abschluss die
Absturzsicherung. Diese muss fest an
der Leuchte verschraubt sein [2].
