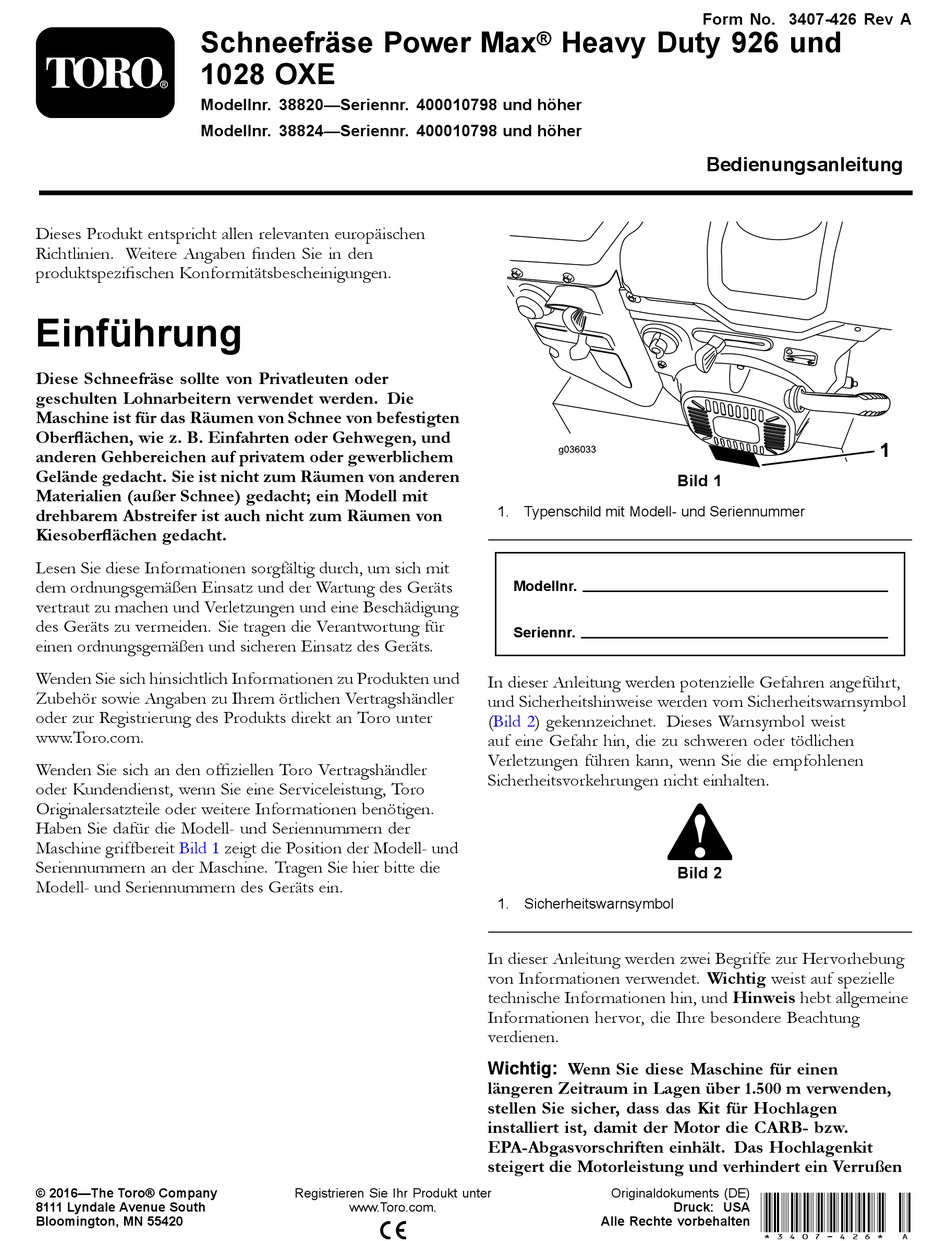

Schneefräse Power Max
1028 OXE
Modellnr. 38820—Seriennr. 400010798 und höher
Modellnr. 38824—Seriennr. 400010798 und höher
Dieses Produkt entspricht allen relevanten europäischen
Richtlinien. Weitere Angaben finden Sie in den
produktspezifischen Konformitätsbescheinigungen.
Einführung
Diese Schneefräse sollte von Privatleuten oder
geschulten Lohnarbeitern verwendet werden. Die
Maschine ist für das Räumen von Schnee von befestigten
Oberflächen, wie z. B. Einfahrten oder Gehwegen, und
anderen Gehbereichen auf privatem oder gewerblichem
Gelände gedacht. Sie ist nicht zum Räumen von anderen
Materialien (außer Schnee) gedacht; ein Modell mit
drehbarem Abstreifer ist auch nicht zum Räumen von
Kiesoberflächen gedacht.
Lesen Sie diese Informationen sorgfältig durch, um sich mit
dem ordnungsgemäßen Einsatz und der Wartung des Geräts
vertraut zu machen und Verletzungen und eine Beschädigung
des Geräts zu vermeiden. Sie tragen die Verantwortung für
einen ordnungsgemäßen und sicheren Einsatz des Geräts.
Wenden Sie sich hinsichtlich Informationen zu Produkten und
Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler
oder zur Registrierung des Produkts direkt an Toro unter
www.Toro.com.
Wenden Sie sich an den offiziellen Toro Vertragshändler
oder Kundendienst, wenn Sie eine Serviceleistung, Toro
Originalersatzteile oder weitere Informationen benötigen.
Haben Sie dafür die Modell- und Seriennummern der
Maschine griffbereit
Bild 1
Seriennummern an der Maschine. Tragen Sie hier bitte die
Modell- und Seriennummern des Geräts ein.
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
zeigt die Position der Modell- und
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
Heavy Duty 926 und
1. Typenschild mit Modell- und Seriennummer
Modellnr.
Seriennr.
In dieser Anleitung werden potenzielle Gefahren angeführt,
und Sicherheitshinweise werden vom Sicherheitswarnsymbol
(Bild
2) gekennzeichnet. Dieses Warnsymbol weist
auf eine Gefahr hin, die zu schweren oder tödlichen
Verletzungen führen kann, wenn Sie die empfohlenen
Sicherheitsvorkehrungen nicht einhalten.
1. Sicherheitswarnsymbol
In dieser Anleitung werden zwei Begriffe zur Hervorhebung
von Informationen verwendet. Wichtig weist auf spezielle
technische Informationen hin, und Hinweis hebt allgemeine
Informationen hervor, die Ihre besondere Beachtung
verdienen.
Wichtig: Wenn Sie diese Maschine für einen
längeren Zeitraum in Lagen über 1.500 m verwenden,
stellen Sie sicher, dass das Kit für Hochlagen
installiert ist, damit der Motor die CARB- bzw.
EPA-Abgasvorschriften einhält. Das Hochlagenkit
steigert die Motorleistung und verhindert ein Verrußen
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3407-426 Rev A
Bedienungsanleitung
Bild 1
Bild 2
*3407-426* A
Druck: USA
