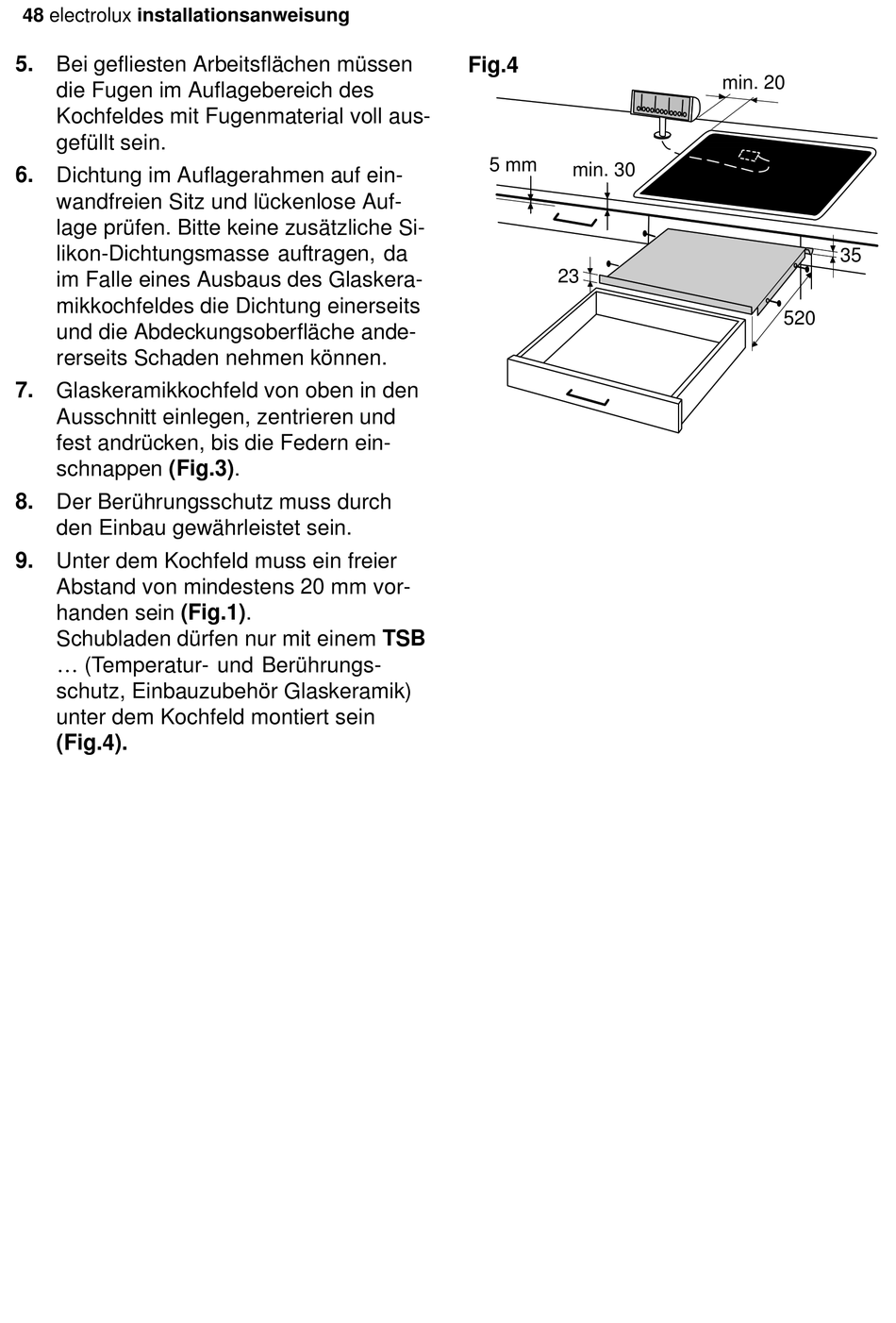

48 electrolux installationsanweisung
5.
Bei gefliesten Arbeitsflächen müssen
die Fugen im Auflagebereich des
Kochfeldes mit Fugenmaterial voll aus-
gefüllt sein.
6.
Dichtung im Auflagerahmen auf ein-
wandfreien Sitz und lückenlose Auf-
lage prüfen. Bitte keine zusätzliche Si-
likon-Dichtungsmasse auftragen, da
im Falle eines Ausbaus des Glaskera-
mikkochfeldes die Dichtung einerseits
und die Abdeckungsoberfläche ande-
rerseits Schaden nehmen können.
7.
Glaskeramikkochfeld von oben in den
Ausschnitt einlegen, zentrieren und
fest andrücken, bis die Federn ein-
schnappen (Fig.3).
8.
Der Berührungsschutz muss durch
den Einbau gewährleistet sein.
9.
Unter dem Kochfeld muss ein freier
Abstand von mindestens 20 mm vor-
handen sein (Fig.1).
Schubladen dürfen nur mit einem TSB
0 (Temperatur- und Berührungs-
schutz, Einbauzubehör Glaskeramik)
unter dem Kochfeld montiert sein
(Fig.4).
Fig.4
5 mm
min. 30
23
min. 20
35
520
