Spezifikationen
Anschluss-Spannung:
220-240VAC 50Hz
Dimmtechnik:
Phasenabschnitt (trailing edge, R,C)
Dimmbare LED-Lampen:
0-250W Trailing (R,C)
Lampen mit elektronischen Trans-
formatoren:
0-250W
Halogen- und Glühbirnen:
0-250W
•
Geeignet für Retrofit-Lampen und neue Installationen.
•
Soft-Start-System für längere Lebensdauer der LED-Lampen.
•
Eingebauter Schutz für Temperaturschutz und Überlastung.
•
Geeignet für Standardschaltungen und Hotelschaltungen mit mehreren Dimmern.
•
Betreiben Sie dieselbe Beleuchtungsgruppe mit verschiedenen Dimmern. Jeder
Dimmer arbeitet unabhängig und stört keinen anderen Dimmer.
•
Automatische Erkennung der maximalen Lichtstärke.
Geeignete Abdeckrahmen
•
Berker by Hager
•
Busch-Jaeger
•
GIRA
•
JUNG
*Die NIKO-Platte ist nicht im Lieferumfang enthalten und kann separat auf der EcoDim-Website über ED10072
Dimmer-Taste
Nur für NIKO*
Nur für Busch-Jaeger
Nur für JUNG
Zentrale Platte
Abdeckrahmen
Nur für NIKO*
Nur für NIKO* & Busch-Jaeger
Dimmer
*
NIKO
Die NIKO-Platte ist nicht im Lieferumfang enthalten
und kann separat auf der EcoDim-Website über:
ED10072
•
Kopp
•
Merten by Schneider
•
Niko*
•
PEHA

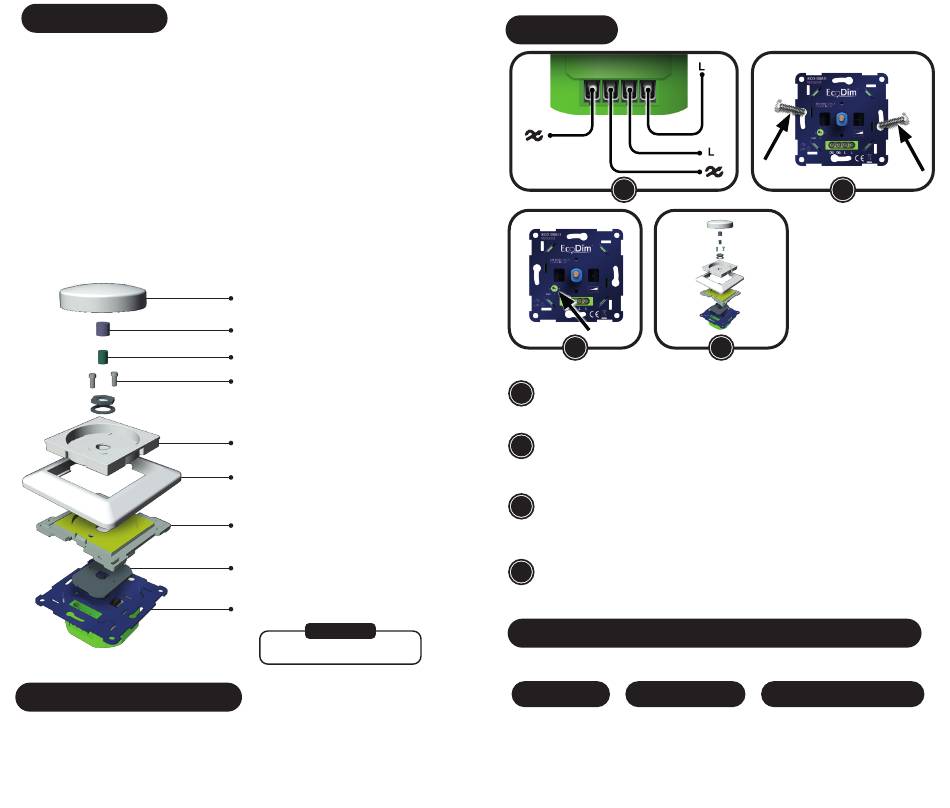

Einrichtung
1
1
3
Schritt 1
1
Stellen Sie sicher, dass der Strom während der Installation ausgeschaltet ist. Sch-
ließen Sie dann die Stromkabel wie im "Schaltplan" gezeigt an.
Schritt 2
2
Installieren Sie nun den Dimmer in der Unterputzdose.
Schritt 3
Schalten Sie den Strom wieder ein. Schalten Sie die angeschlossenen Lampen mit
3
der Dimmerwelle ein. Stellen Sie nun die MIN ein, wie unter 'Einstellung der Min-
destlichtstärke' angegeben.
Schritt 4
4
Setzen Sie den Abdeckrahmen, die Zentralplatte und die Dimmertaste wieder auf den
Dimmer.
Verringerung der Anschlusskapazität durch PowerFactor
Berücksichtigen Sie bei der Berechnung der LED-Anschlussleistung des Dimmers den
PowerFactor der dimmbaren LED-Beleuchtung. Siehe dazu die globale Berechnung unten.
NOMINALE
ANZAHL DER LED-
=
LEISTUNG
LICHTQUELLEN
Zum Beispiel: 10 Lampen * (5W pro Lampe / 0,8 PowerFactor) = 62,5 Watt
Vereinfachte EU-Konformitätserklärung:
Wir, EcoDim B.V., erklären hiermit, dass dieses Produkt mit den geltenden Richtlinien der
Europäischen Union übereinstimmt.
Der vollständige Text der EU-Konformitätserklärung kann unter der folgenden Internetadresse
eingesehen werden: https://www.ecodim.nl/de/service/ecodim-certificering
2
2
4
NENNLEISTUNG LED /
*
POWERFACTOR.
