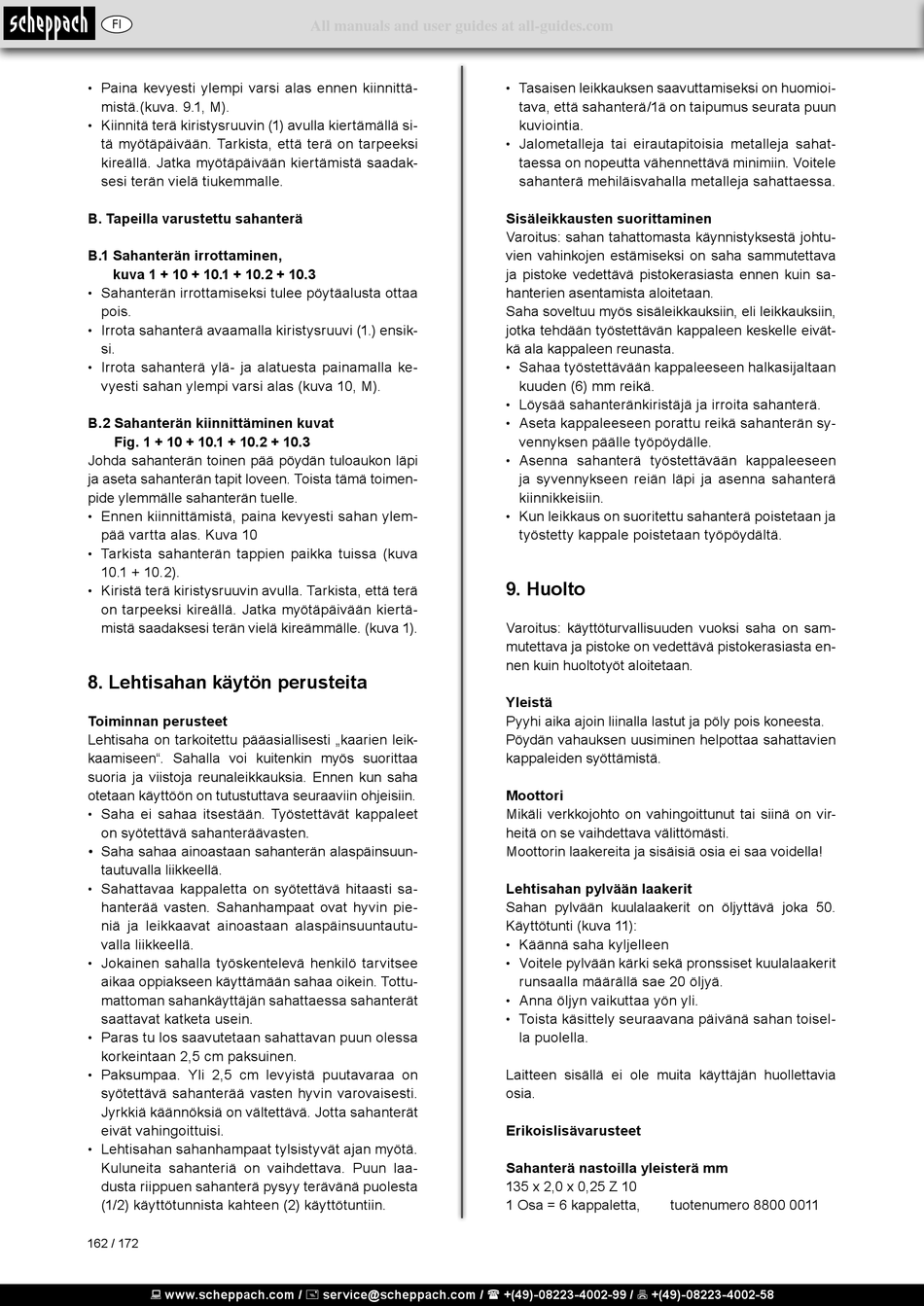

FI
Paina kevyesti ylempi varsi alas ennen kiinnittä-
•
mistä.(kuva. 9.1, M).
Kiinnitä terä kiristysruuvin (1) avulla kiertämällä si-
•
tä myötäpäivään. Tarkista, että terä on tarpeeksi
kireällä. Jatka myötäpäivään kiertämistä saadak-
sesi terän vielä tiukemmalle.
B. Tapeilla varustettu sahanterä
B.1 Sahanterän irrottaminen,
kuva 1 + 10 + 10.1 + 10.2 + 10.3
Sahanterän irrottamiseksi tulee pöytäalusta ottaa
•
pois.
Irrota sahanterä avaamalla kiristysruuvi (1.) ensik-
•
si.
Irrota sahanterä ylä- ja alatuesta painamalla ke-
•
vyesti sahan ylempi varsi alas (kuva 10, M).
B.2 Sahanterän kiinnittäminen kuvat
Fig. 1 + 10 + 10.1 + 10.2 + 10.3
Johda sahanterän toinen pää pöydän tuloaukon läpi
ja aseta sahanterän tapit loveen. Toista tämä toimen-
pide ylemmälle sahanterän tuelle.
Ennen kiinnittämistä, paina kevyesti sahan ylem-
•
pää vartta alas. Kuva 10
• Tarkista sahanterän tappien paikka tuissa (kuva
10.1 + 10.2).
Kiristä terä kiristysruuvin avulla. Tarkista, että terä
•
on tarpeeksi kireällä. Jatka myötäpäivään kiertä-
mistä saadaksesi terän vielä kireämmälle. (kuva 1).
8. Lehtisahan käytön perusteita
Toiminnan perusteet
Lehtisaha on tarkoitettu pääasiallisesti „kaarien leik-
kaamiseen". Sahalla voi kuitenkin myös suorittaa
suoria ja viistoja reunaleikkauksia. Ennen kun saha
otetaan käyttöön on tutustuttava seuraaviin ohjeisiin.
• Saha ei sahaa itsestään. Työstettävät kappaleet
on syötettävä sahanteräävasten.
• Saha sahaa ainoastaan sahanterän alaspäinsuun-
tautuvalla liikkeellä.
Sahattavaa kappaletta on syötettävä hitaasti sa-
•
hanterää vasten. Sahanhampaat ovat hyvin pie-
niä ja leikkaavat ainoastaan alaspäinsuuntautu-
valla liikkeellä.
Jokainen sahalla työskentelevä henkilö tarvitsee
•
aikaa oppiakseen käyttämään sahaa oikein. Tottu-
mattoman sahankäyttäjän sahattaessa sahanterät
saattavat katketa usein.
Paras tu los saavutetaan sahattavan puun olessa
•
korkeintaan 2,5 cm paksuinen.
Paksumpaa. Yli 2,5 cm levyistä puutavaraa on
•
syötettävä sahanterää vasten hyvin varovaisesti.
Jyrkkiä käännöksiä on vältettävä. Jotta sahanterät
eivät vahingoittuisi.
Lehtisahan sahanhampaat tylsistyvät ajan myötä.
•
Kulu neita sahanteriä on vaihdettava. Puun laa-
dusta riippuen sahanterä pysyy terävänä puolesta
(1/2) käyttötunnista kahteen (2) käyttötuntiin.
162 / 172
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
All manuals and user guides at all-guides.com
Tasaisen leikkauksen saavuttamiseksi on huomioi-
•
tava, että sahanterä/1ä on taipumus seurata puun
kuviointia.
Jalometalleja tai eirau tapitoisia metalleja sahat-
•
taessa on nopeutta vähennet tä vä minimiin. Voitele
sahanterä mehiläisvahalla metalleja sahattaessa.
Sisäleikkausten suorittaminen
Varoitus: sahan tahattomasta käynnistyksestä johtu-
vien vahinkojen estämiseksi on saha sammutettava
ja pistoke vedettävä pistokerasiasta ennen kuin sa-
hanterien asentamista aloitetaan.
Saha soveltuu myös sisäleikkauksiin, eli leikkauksiin,
jotka tehdään työstettävän kappaleen keskelle eivät-
kä ala kappaleen reunasta.
Sahaa työstettävään kappaleeseen halkasijaltaan
•
kuuden (6) mm reikä.
Löysää sahanteränkiristäjä ja irroita sahanterä.
•
• Aseta kappaleeseen porattu reikä sahanterän sy-
vennyksen päälle työpöydälle.
Asenna sahanterä työstettävään kappaleeseen
•
ja sy vennykseen reiän läpi ja asenna sahanterä
kiinnik kei siin.
Kun leikkaus on suoritettu sahanterä poistetaan ja
•
työ stetty kappale poistetaan työpöydältä.
9. Huolto
Varoitus: käyttöturvallisuuden vuoksi saha on sam-
mutettava ja pistoke on vedettävä pistokerasiasta en-
nen kuin huoltotyöt aloitetaan.
Yleistä
Pyyhi aika ajoin liinalla lastut ja pöly pois koneesta.
Pöydän vahauksen uusiminen helpottaa sahattavien
kappaleiden syöttämistä.
Moottori
Mikäli verkkojohto on vahingoittunut tai siinä on vir-
heitä on se vaihdettava välittömästi.
Moottorin laakereita ja sisäisiä osia ei saa voidella!
Lehtisahan pylvään laakerit
Sahan pylvään kuulalaakerit on öljyttävä joka 50.
Käyttötunti (kuva 11):
Käännä saha kyljelleen
•
Voitele pylvään kärki sekä pronssiset kuulalaakerit
•
runsaalla määrällä sae 20 öljyä.
Anna öljyn vaikuttaa yön yli.
•
Toista käsittely seuraavana päivänä sahan toisel-
•
la puolella.
Laitteen sisällä ei ole muita käyttäjän huollettavia
osia.
Erikoislisävarusteet
Sahanterä nastoilla yleisterä mm
135 x 2,0 x 0,25 Z 10
1 Osa = 6 kappaletta, tuotenumero 8800 0011
