VEVOR ZT-50HAR Bedienungsanleitung

Magnetischer bohrer
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 49

Quicklinks

Diese Anleitung herunterladen
Technical Support and E-Warranty Certificate www.vevor.com/support

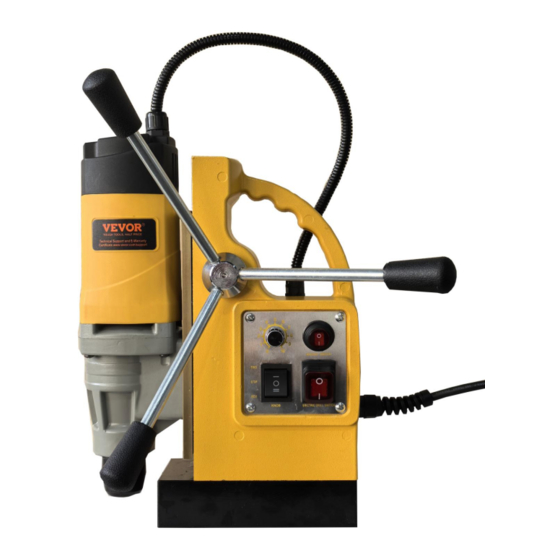

MAGNETIC BASE DRILL
MODEL:ZT-50HAR
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You are
kindly reminded to verify carefully when you are placing an order with us if you are actually
saving half in comparison with the top major brands.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEVOR ZT-50HAR

Inhaltszusammenfassung für VEVOR ZT-50HAR

  • Seite 49 Machine Translated by Google Technischer Support und E-Garantie-Zertifikat www.vevor.com/support MAGNETISCHER BOHRER MODELL: ZT-50HAR Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab.
  • Seite 50 Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

  • Seite 51: Beschreibung Der Symbole

    Machine Translated by Google BESCHREIBUNG DER SYMBOLE Die in dieser Anleitung verwendeten Symbole sollen Sie auf mögliche Gefahren aufmerksam machen. Bitte lesen Sie die folgenden Sicherheitshinweise und Anweisungen sorgfältig durch. Die Warnungen verhindern die Risiken nicht und können kein Ersatz für eine ordnungsgemäße Methoden zur Unfallvermeidung.

  • Seite 52: Sicherheitshinweise

    Machine Translated by Google Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Als solche gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen in einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten. Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den die folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) Dieses Gerät muss alle empfangenen Störungen tolerieren können, einschließlich Störungen, die kann zu unerwünschtem Betrieb führen.
  • Seite 53 Machine Translated by Google und passende Steckdosen verringern das Risiko eines Stromschlags. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn Ihr Körper c) Setzen Sie Elektrowerkzeuge nicht Regen oder Nässe aus. Wasser, das in ein Elektrowerkzeug eindringt, Werkzeug erhöht das Risiko eines Stromschlags.
  • Seite 54 Machine Translated by Google Kleidung von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden. g) Wenn Vorrichtungen für den Anschluss von Staubabsaug- und Staubsammeleinrichtungen vorhanden sind Stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung von Staubabsaugung kann die staubbedingten Gefahren verringern.
  • Seite 55 Machine Translated by Google vom Elektrowerkzeug abmontieren, bevor Sie Einstellungen vornehmen, den Zubehör oder Lagerung von Elektrowerkzeugen. Solche vorbeugenden Sicherheitsmaßnahmen verringern das Gefahr eines unbeabsichtigten Startens des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und lassen Sie Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, sollten das Elektrowerkzeug nicht benutzen.
  • Seite 56 Nutzungszustand erreichen. Bewahren Sie Etiketten und Typenschilder am Werkzeug auf. Diese tragen wichtige Informationen. Wenn diese unleserlich sind oder fehlen, wenden Sie sich für Ersatz an VEVOR. Vibrationssicherheit Dieses Werkzeug vibriert während des Gebrauchs. Wiederholte oder langfristige Vibrationen können vorübergehende oder dauerhafte körperliche Verletzungen verursachen, insbesondere an Händen, Armen und...

  • Seite 57: Um Elektrische Schläge Und Tod Durch Falsche

    Sie es vor der Verwendung von einer Servicestelle reparieren. Wenn der Stecker nicht passt Steckdose, lassen Sie von einem qualifizierten Elektriker eine geeignete Steckdose installieren. MODELL UND PARAMETER Modell ZT-50HAR Wechselstrom 230ÿV, 50ÿHz (EUR/AUS); Eingang Wechselstrom 120ÿV, 60ÿHz (USA) Max.
  • Seite 58 Machine Translated by Google STRUKTURDIAGRAMM Vorschubgriff Handhaben Motor Geschwindigkeitsregulierung Magnetschalter Spindel Schalter für elektrische Bohrmaschine Vorwärts / Rückwärts Elektromagnetische Basis HINWEIS: Die Tasten auf dem Bedienfeld einiger Maschinenmodelle können unterschiedlich sein. Detaillierte Informationen finden Sie beim tatsächlichen Produkt. Zubehörliste Bohrer (6 Stück): ÿ15*30, ÿ18*30, ÿ21*30, ÿ24*30, ÿ26*30, ÿ27*30mm...

  • Seite 59: Reihenfolge Der Operation

    Machine Translated by Google Reihenfolge der Operation 1) Wählen Sie, ob Sie den Vorwärts- oder Rückwärtsschalter einschalten möchten . 2) Schalten Sie den MAGNETSCHALTER ein. Die Schalteranzeige leuchtet auf und der Magnet beginnt zu arbeiten. 3) Öffnen Sie den elektrischen Bohrerschalter. Der Bohrer wird mit Strom versorgt. 4) Öffnen Sie den Geschwindigkeitsschalter, um die Geschwindigkeit des Bohrers einzustellen.
  • Seite 60 Machine Translated by Google 2. Schieben Sie das Spannfutter auf die Welle, bis es einrastet. 3. Lösen Sie die Spannbacken des Bohrfutters, indem Sie den Spannfutterschlüssel in eine der Öffnungen am Bohrfutter und Drehen gegen den Uhrzeigersinn. 4. Setzen Sie Ihren Spiralbohrer (nicht im Lieferumfang enthalten) in das Bohrfutter ein und drehen Sie das Bohrfutter Schraubenschlüssel im Uhrzeigersinn, bis der Einsatz einrastet.

  • Seite 61: Tipps Zum Bohrvorgang

    Machine Translated by Google 2. Setzen Sie den Bohrer auf die Spindel und fixieren Sie ihn mit den Stellschrauben und und ziehen Sie sie mit dem M5-Inbusschlüssel fest. WARNUNG: Einstellschlüssel IMMER vor der Verwendung entfernen. TIPPS ZUM BOHRVORGANG 1. Lokalisieren Sie zunächst mit einem Führungsstift die mit der Markierung markierte Mittelposition. 2.

  • Seite 62: Anleitung Zur Fehlerbehebung

    Machine Translated by Google Erhöhen Sie den Kühlmittelfluss. Die Kühlung reicht nicht aus. Verlangsamen. Zu große oder zu schwere Fütterung beim Bohren durch Stahlplatten. Die Feder der Welle bricht. Ersetzen Sie die neue Feder. 5. Um den Einfluss magnetischer Saugwirkung zu vermeiden, entfernen Sie die Eisenspäne und Entfernen Sie vor dem Bohren Unordnung an der Unterseite der Magnetbasis.

  • Seite 63: Wartung Und Lagerung

    Machine Translated by Google Die Vibration verursachte den Den Verschluss festziehen, nachdem Befestigungselement zu lösen. Korrektur der Vertikalität. Elliptische Löcher erscheinen in Der Bohrer schneidet nur auf einer Nachschleifbohrer. die Bohrlöcher. Seite. Es gibt Trümmer auf dem Beseitigen Sie Unordnung. Adsorptionsfläche.
  • Seite 64 Machine Translated by Google Technischer Support und E-Garantie-Zertifikat www.vevor.com/support...
