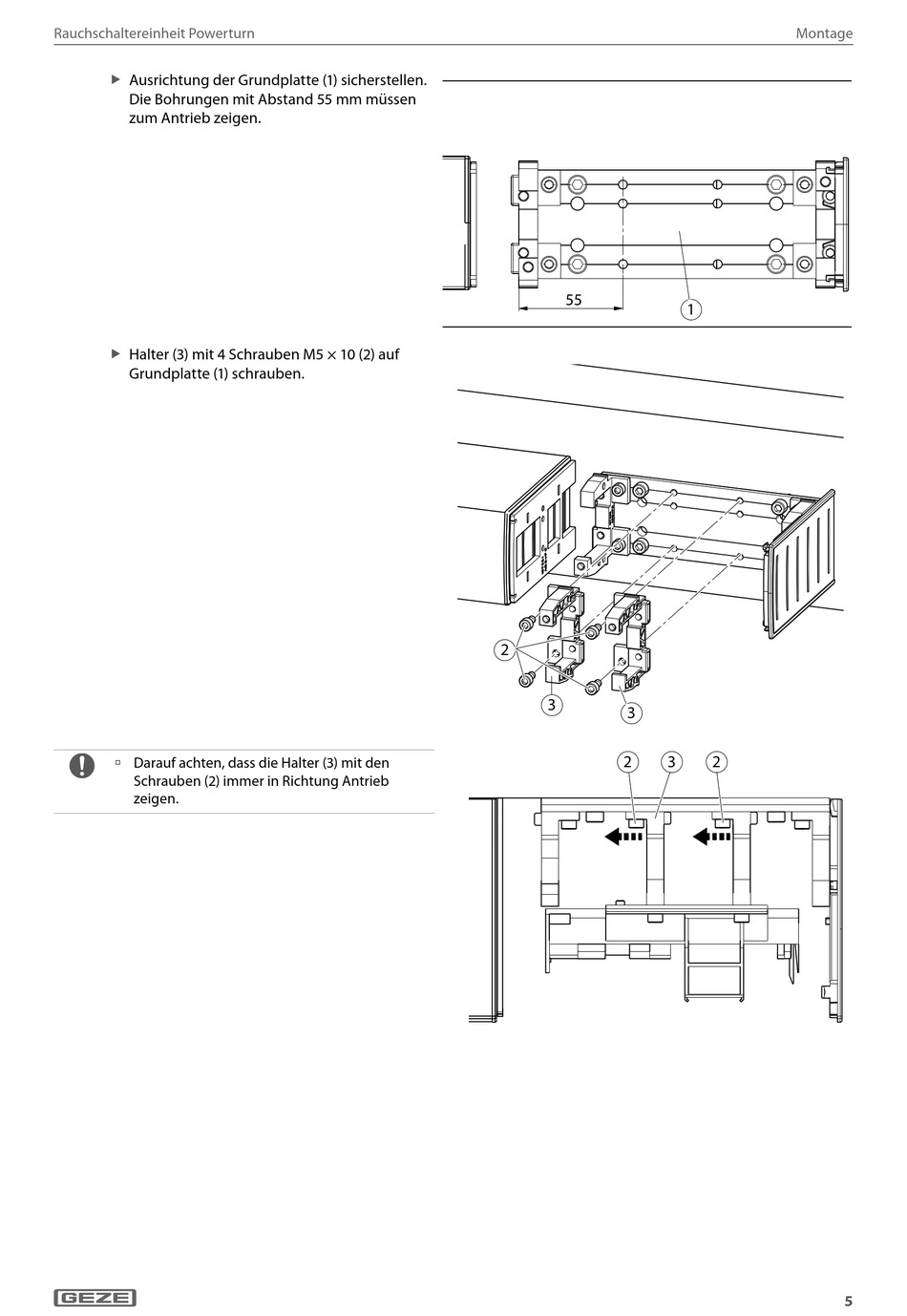

GEZE Powerturn Serviceanleitung Seite 5

Rauchschaltereinheit Powerturn
Ausrichtung der Grundplatte (1) sicherstellen.
X
Die Bohrungen mit Abstand 55 mm müssen
zum Antrieb zeigen.
Halter (3) mit 4 Schrauben M5 × 10 (2) auf
X
Grundplatte (1) schrauben.
à Darauf achten, dass die Halter (3) mit den
Schrauben (2) immer in Richtung Antrieb
zeigen.
55
2
3
3
2 3
Montage
1
2
5
