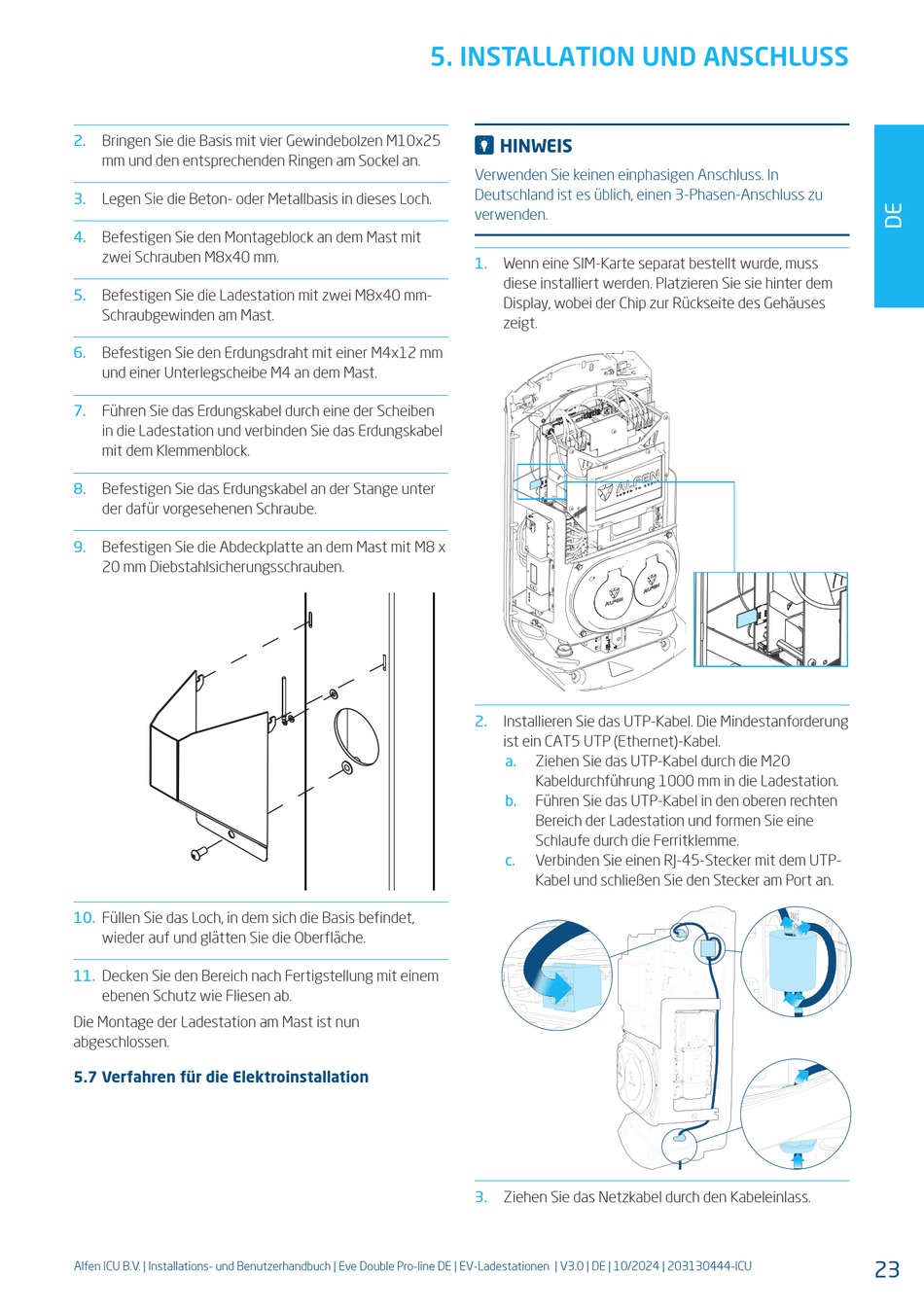

2.
Bringen Sie die Basis mit vier Gewindebolzen M10x25
mm und den entsprechenden Ringen am Sockel an.
3.
Legen Sie die Beton- oder Metallbasis in dieses Loch.
4.
Befestigen Sie den Montageblock an dem Mast mit
zwei Schrauben M8x40 mm.
5.
Befestigen Sie die Ladestation mit zwei M8x40 mm-
Schraubgewinden am Mast.
6.
Befestigen Sie den Erdungsdraht mit einer M4x12 mm
und einer Unterlegscheibe M4 an dem Mast.
7.
Führen Sie das Erdungskabel durch eine der Scheiben
in die Ladestation und verbinden Sie das Erdungskabel
mit dem Klemmenblock.
8.
Befestigen Sie das Erdungskabel an der Stange unter
der dafür vorgesehenen Schraube.
9.
Befestigen Sie die Abdeckplatte an dem Mast mit M8 x
20 mm Diebstahlsicherungsschrauben.
10.
Füllen Sie das Loch, in dem sich die Basis befindet,
wieder auf und glätten Sie die Oberfläche.
11.
Decken Sie den Bereich nach Fertigstellung mit einem
ebenen Schutz wie Fliesen ab.
Die Montage der Ladestation am Mast ist nun
abgeschlossen.
5.7 Verfahren für die Elektroinstallation
Alfen ICU B.V. | Installations- und Benutzerhandbuch | Eve Double Pro-line DE | EV-Ladestationen | V3.0 | DE | 10/2024 | 203130444-ICU
5. INSTALLATION UND ANSCHLUSS
HINWEIS
Verwenden Sie keinen einphasigen Anschluss. In
Deutschland ist es üblich, einen 3-Phasen-Anschluss zu
verwenden.
1.
Wenn eine SIM-Karte separat bestellt wurde, muss
diese installiert werden. Platzieren Sie sie hinter dem
Display, wobei der Chip zur Rückseite des Gehäuses
zeigt.
2.
Installieren Sie das UTP-Kabel. Die Mindestanforderung
ist ein CAT5 UTP (Ethernet)-Kabel.
a.
Ziehen Sie das UTP-Kabel durch die M20
Kabeldurchführung 1000 mm in die Ladestation.
b.
Führen Sie das UTP-Kabel in den oberen rechten
Bereich der Ladestation und formen Sie eine
Schlaufe durch die Ferritklemme.
c.
Verbinden Sie einen RJ-45-Stecker mit dem UTP-
Kabel und schließen Sie den Stecker am Port an.
3.
Ziehen Sie das Netzkabel durch den Kabeleinlass.
23
