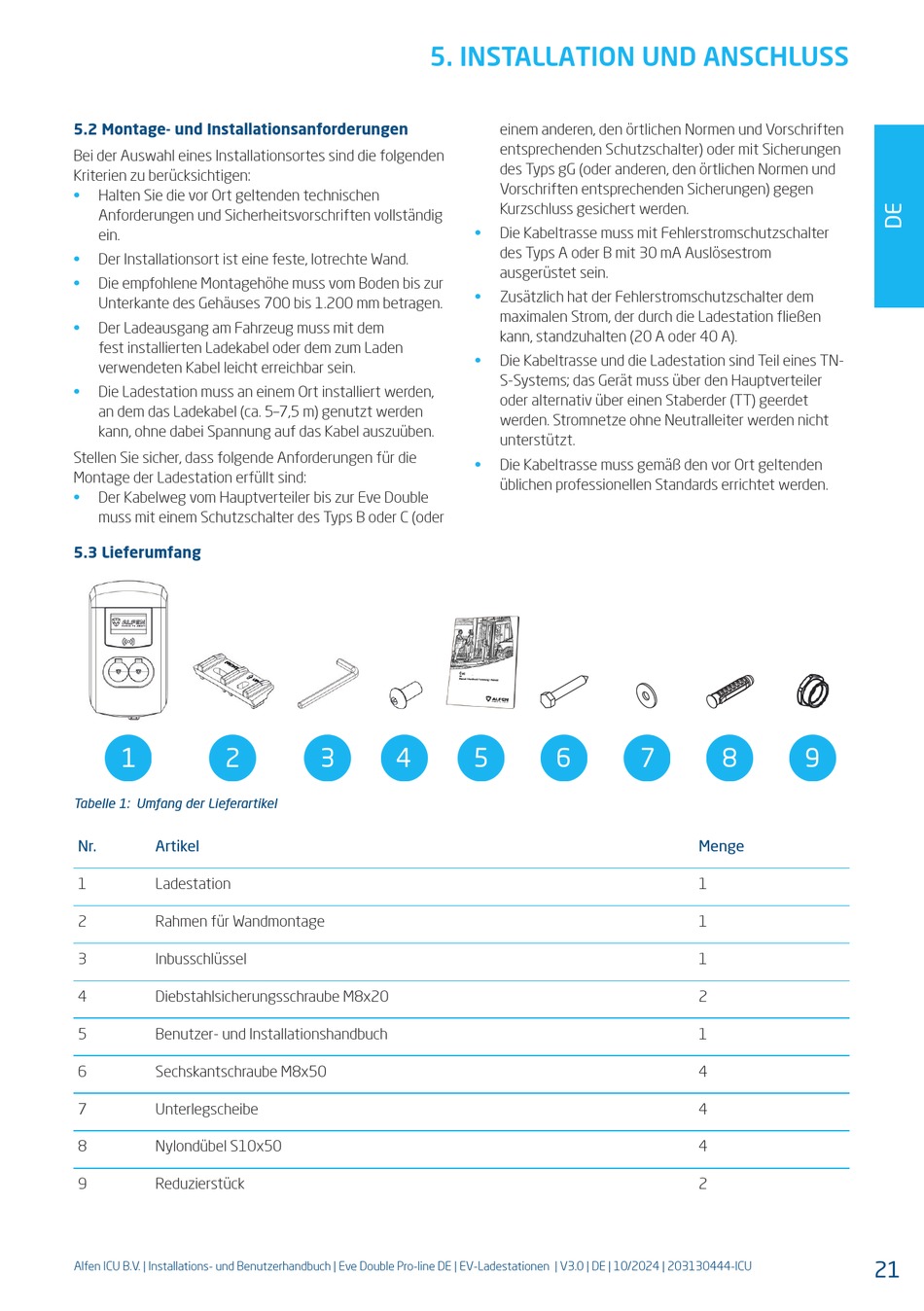

5.2 Montage- und Installationsanforderungen
Bei der Auswahl eines Installationsortes sind die folgenden
Kriterien zu berücksichtigen:
•
Halten Sie die vor Ort geltenden technischen
Anforderungen und Sicherheitsvorschriften vollständig
ein.
•
Der Installationsort ist eine feste, lotrechte Wand.
•
Die empfohlene Montagehöhe muss vom Boden bis zur
Unterkante des Gehäuses 700 bis 1.200 mm betragen.
•
Der Ladeausgang am Fahrzeug muss mit dem
fest installierten Ladekabel oder dem zum Laden
verwendeten Kabel leicht erreichbar sein.
•
Die Ladestation muss an einem Ort installiert werden,
an dem das Ladekabel (ca. 5–7,5 m) genutzt werden
kann, ohne dabei Spannung auf das Kabel auszuüben.
Stellen Sie sicher, dass folgende Anforderungen für die
Montage der Ladestation erfüllt sind:
•
Der Kabelweg vom Hauptverteiler bis zur Eve Double
muss mit einem Schutzschalter des Typs B oder C (oder
5.3 Lieferumfang
1
2
Tabelle 1: Umfang der Lieferartikel
Nr.
Artikel
1
Ladestation
2
Rahmen für Wandmontage
3
Inbusschlüssel
4
Diebstahlsicherungsschraube M8x20
5
Benutzer- und Installationshandbuch
6
Sechskantschraube M8x50
7
Unterlegscheibe
8
Nylondübel S10x50
9
Reduzierstück
Alfen ICU B.V. | Installations- und Benutzerhandbuch | Eve Double Pro-line DE | EV-Ladestationen | V3.0 | DE | 10/2024 | 203130444-ICU
5. INSTALLATION UND ANSCHLUSS
•
•
•
•
4
3
5
einem anderen, den örtlichen Normen und Vorschriften
entsprechenden Schutzschalter) oder mit Sicherungen
des Typs gG (oder anderen, den örtlichen Normen und
Vorschriften entsprechenden Sicherungen) gegen
Kurzschluss gesichert werden.
Die Kabeltrasse muss mit Fehlerstromschutzschalter
des Typs A oder B mit 30 mA Auslösestrom
ausgerüstet sein.
Zusätzlich hat der Fehlerstromschutzschalter dem
maximalen Strom, der durch die Ladestation fließen
kann, standzuhalten (20 A oder 40 A).
Die Kabeltrasse und die Ladestation sind Teil eines TN-
S-Systems; das Gerät muss über den Hauptverteiler
oder alternativ über einen Staberder (TT) geerdet
werden. Stromnetze ohne Neutralleiter werden nicht
unterstützt.
Die Kabeltrasse muss gemäß den vor Ort geltenden
üblichen professionellen Standards errichtet werden.
6
7
8
9
Menge
1
1
1
2
1
4
4
4
2
21
