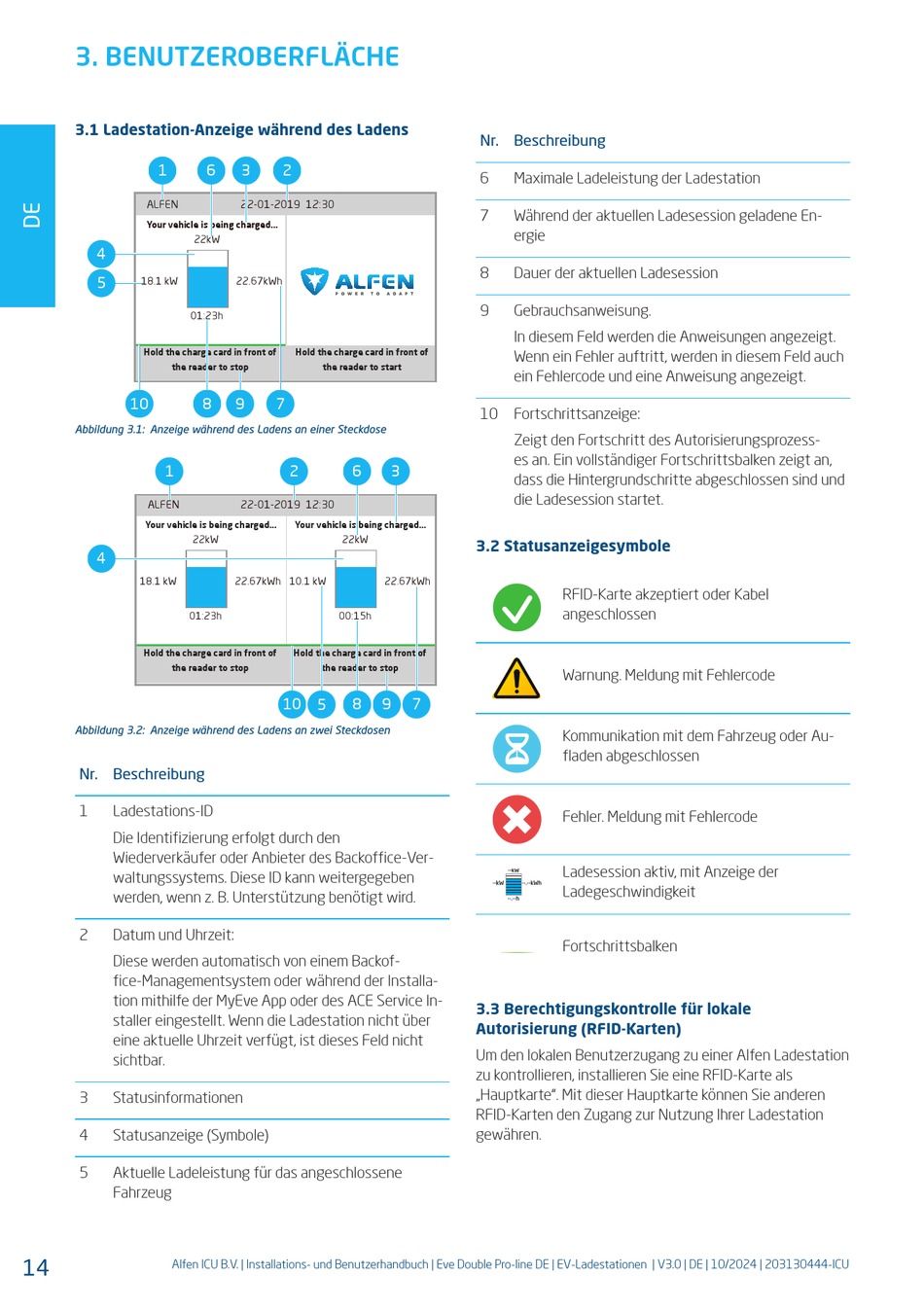

3. BENUTZEROBERFLÄCHE
3.1 Ladestation-Anzeige während des Ladens
1
ALFEN
Your vehicle is being charged...
22kW
4
5
18.1 kW
01:23h
Hold the charge card in front of
the reader to stop
10
Abbildung 3.1: Anzeige während des Ladens an einer Steckdose
1
ALFEN
Your vehicle is being charged...
22kW
4
18.1 kW
01:23h
Hold the charge card in front of
the reader to stop
Abbildung 3.2: Anzeige während des Ladens an zwei Steckdosen
Nr. Beschreibung
1
Ladestations-ID
Die Identifizierung erfolgt durch den
Wiederverkäufer oder Anbieter des Backoffice-Ver-
waltungssystems. Diese ID kann weitergegeben
werden, wenn z. B. Unterstützung benötigt wird.
2
Datum und Uhrzeit:
Diese werden automatisch von einem Backof-
fice-Managementsystem oder während der Installa-
tion mithilfe der MyEve App oder des ACE Service In-
staller eingestellt. Wenn die Ladestation nicht über
eine aktuelle Uhrzeit verfügt, ist dieses Feld nicht
sichtbar.
3
Statusinformationen
4
Statusanzeige (Symbole)
5
Aktuelle Ladeleistung für das angeschlossene
Fahrzeug
14
Alfen ICU B.V. | Installations- und Benutzerhandbuch | Eve Double Pro-line DE | EV-Ladestationen | V3.0 | DE | 10/2024 | 203130444-ICU
6
3
2
22-01-2019 12:30
22.67kWh
Hold the charge card in front of
the reader to start
8
9
7
6
2
22-01-2019 12:30
Your vehicle is being charged...
22kW
22.67kWh
10.1 kW
00:15h
Hold the charge card in front of
the reader to stop
10 5
8
Nr. Beschreibung
6
Maximale Ladeleistung der Ladestation
7
Während der aktuellen Ladesession geladene En-
ergie
8
Dauer der aktuellen Ladesession
9
Gebrauchsanweisung.
In diesem Feld werden die Anweisungen angezeigt.
Wenn ein Fehler auftritt, werden in diesem Feld auch
ein Fehlercode und eine Anweisung angezeigt.
10 Fortschrittsanzeige:
Zeigt den Fortschritt des Autorisierungsprozess-
es an. Ein vollständiger Fortschrittsbalken zeigt an,
3
dass die Hintergrundschritte abgeschlossen sind und
die Ladesession startet.
3.2 Statusanzeigesymbole
22.67kWh
9
7
--kW
--kW
--.--kWh
--.--h
3.3 Berechtigungskontrolle für lokale
Autorisierung (RFID-Karten)
Um den lokalen Benutzerzugang zu einer Alfen Ladestation
zu kontrollieren, installieren Sie eine RFID-Karte als
„Hauptkarte". Mit dieser Hauptkarte können Sie anderen
RFID-Karten den Zugang zur Nutzung Ihrer Ladestation
gewähren.
RFID-Karte akzeptiert oder Kabel
angeschlossen
Warnung. Meldung mit Fehlercode
Kommunikation mit dem Fahrzeug oder Au-
fladen abgeschlossen
Fehler. Meldung mit Fehlercode
Ladesession aktiv, mit Anzeige der
Ladegeschwindigkeit
Fortschrittsbalken
