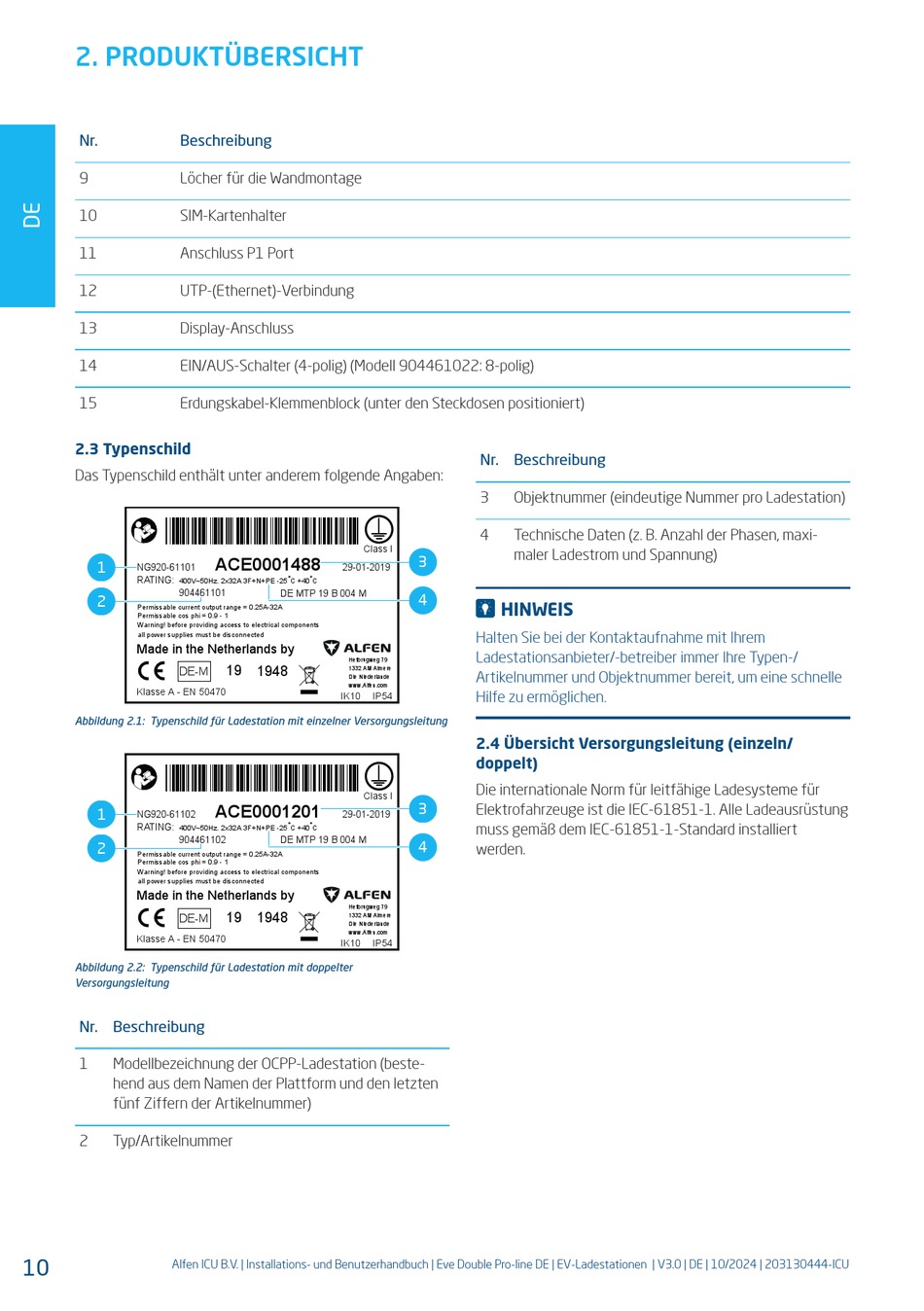

2. PRODUKTÜBERSICHT
Nr.
Beschreibung
9
Löcher für die Wandmontage
10
SIM-Kartenhalter
11
Anschluss P1 Port
12
UTP-(Ethernet)-Verbindung
13
Display-Anschluss
14
EIN/AUS-Schalter (4-polig) (Modell 904461022: 8-polig)
15
Erdungskabel-Klemmenblock (unter den Steckdosen positioniert)
2.3 Typenschild
Das Typenschild enthält unter anderem folgende Angaben:
1
NG920-61101
RATING:
400V~50Hz. 2x32A 3F+N+PE -25
904461101
2
Permissable current output range = 0.25A-32A
Permissable cos phi = 0.9 - 1
Warning! before providing access to electrical components
all power supplies must be disconnected
Made in the Netherlands by
DE-M
Klasse A - EN 50470
Abbildung 2.1: Typenschild für Ladestation mit einzelner Versorgungsleitung
1
NG920-61102
RATING:
400V~50Hz. 2x32A 3F+N+PE -25
904461102
2
Permissable current output range = 0.25A-32A
Permissable cos phi = 0.9 - 1
Warning! before providing access to electrical components
all power supplies must be disconnected
Made in the Netherlands by
DE-M
Klasse A - EN 50470
Abbildung 2.2: Typenschild für Ladestation mit doppelter
Versorgungsleitung
Nr. Beschreibung
1
Modellbezeichnung der OCPP-Ladestation (beste-
hend aus dem Namen der Plattform und den letzten
fünf Ziffern der Artikelnummer)
2
Typ/Artikelnummer
10
Alfen ICU B.V. | Installations- und Benutzerhandbuch | Eve Double Pro-line DE | EV-Ladestationen | V3.0 | DE | 10/2024 | 203130444-ICU
Class I
ACE0001488
29-01-2019
°
°
C +40
C
DE MTP 19 B 004 M
Hefbrugweg 79
19
1948
1332 AM Almere
Die Niederlande
www.Alfen.com
IK10
IP54
Class I
ACE0001201
29-01-2019
°
°
C +40
C
DE MTP 19 B 004 M
Hefbrugweg 79
19
1948
1332 AM Almere
Die Niederlande
www.Alfen.com
IK10
IP54
Nr. Beschreibung
3
Objektnummer (eindeutige Nummer pro Ladestation)
4
Technische Daten (z. B. Anzahl der Phasen, maxi-
maler Ladestrom und Spannung)
3
4
HINWEIS
Halten Sie bei der Kontaktaufnahme mit Ihrem
Ladestationsanbieter/-betreiber immer Ihre Typen-/
Artikelnummer und Objektnummer bereit, um eine schnelle
Hilfe zu ermöglichen.
2.4 Übersicht Versorgungsleitung (einzeln/
doppelt)
Die internationale Norm für leitfähige Ladesysteme für
3
Elektrofahrzeuge ist die IEC-61851-1. Alle Ladeausrüstung
muss gemäß dem IEC-61851-1-Standard installiert
4
werden.
