TAU UNIT 28/120 OIL - TAU UNIT 28/120 OIL BLU

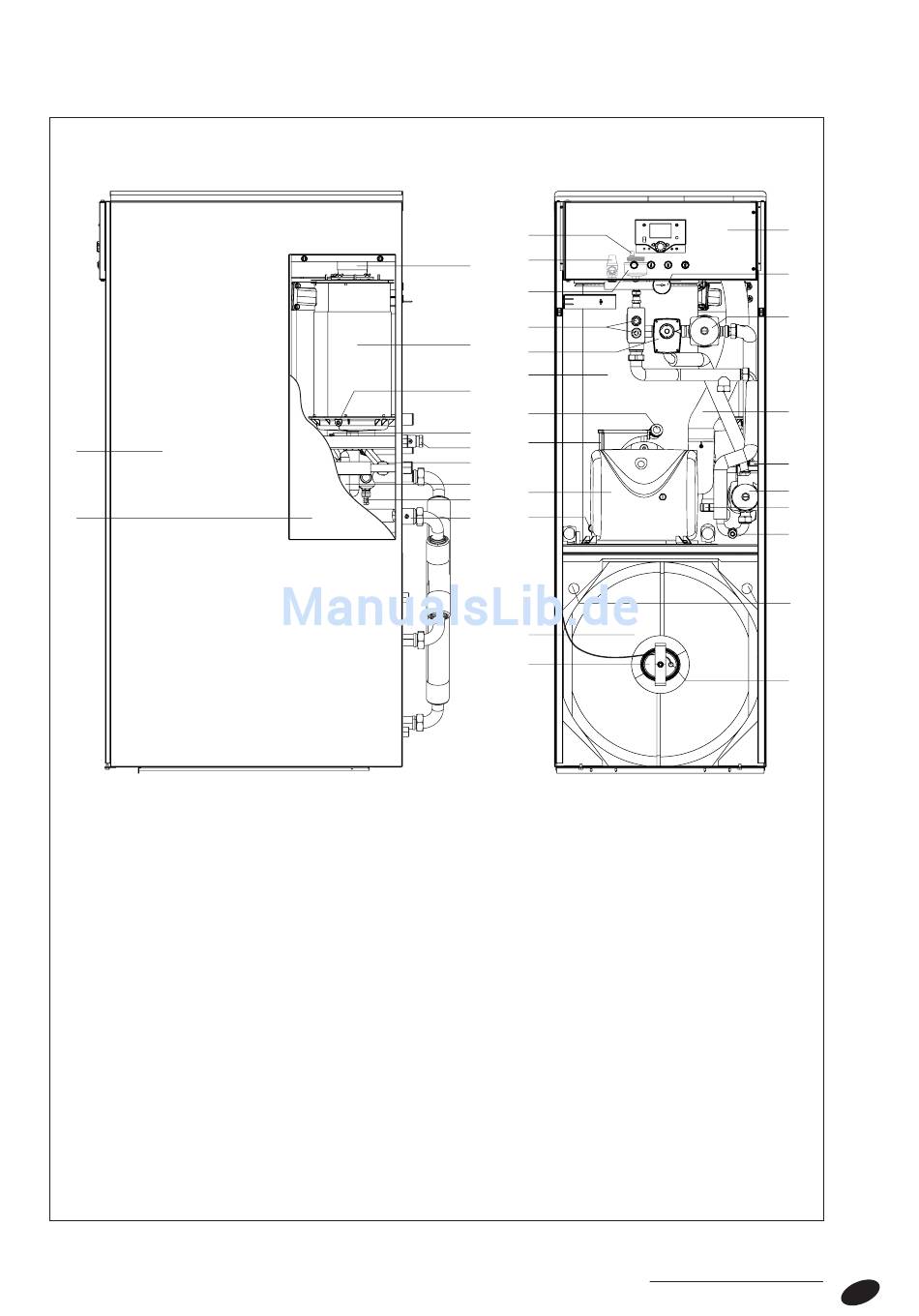

SEITENANSICHT
1
2
1 - Seitenplatte
2 - Inspektionspaneel
3 - Rückschlagventil
4 - Ablasshahn für Kessel
5 - Kondenswasser-Ablasssiphon
6 - Rückschlagventil (beigestellt)
7 - Vorlauffühler für Mischanlage
8 - Hülse für Abgasthermostatkugel
9 - Sekundärwärmetauscher
10 - Abgasrohr
11 - Automatisches Entlüftungsventil
12 - Sicherheitsventil (3 bar)
13 - Sammelbecher für Entlüftungsventil
14 - Hülsen für Kesselfühler
15 - Stellantrieb für Mischventil
(*) Die Modelle "BLU" beinhalten einen NOx emissionsarmen Brenner.
FRONTANSICHT
11
12
10
13
14
9
15
16
8
17
7
18
6
3
5
19
4
4
3
20
21
16 - Kesselblock
17 - Flammenfenster
18 - Brennerbügel (nur Modelle „BLU")
19 - Brenner (*)
20 - 120 l Speicher
21 - Speicherflansch mit Magnesiumanode
22 - Hülse für Speicherfühler
23 - Hubösen
24 - Speicherzirkulationspumpe
25 - Zuluftleitung
26 - Anlagenzirkulationspumpe
27 - Manometer
28 - Bedienungsblende
28
27
26
25
11
24
5
4
23
22
9
