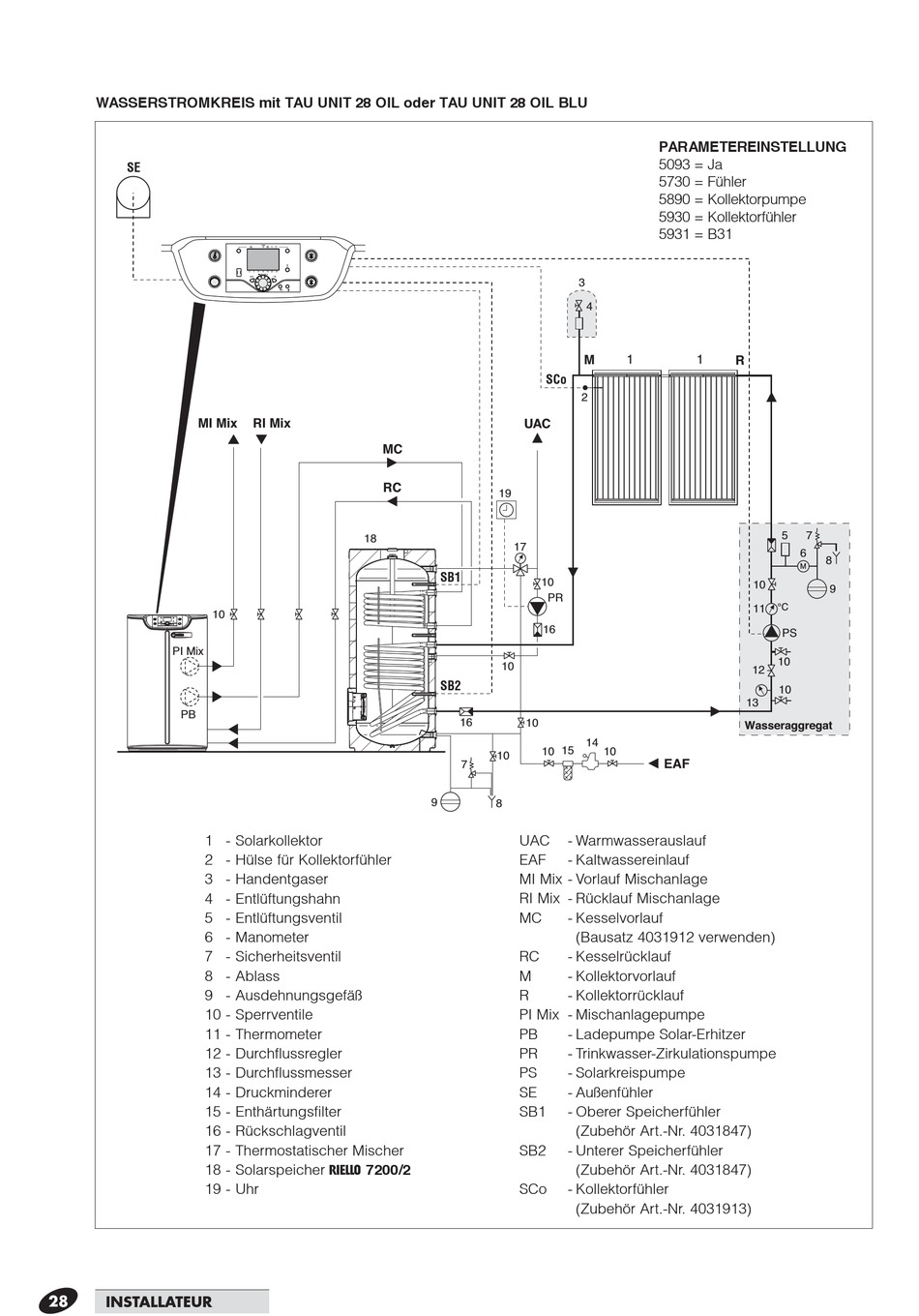

WASSERSTROMKREIS mit TAU UNIT 28 OIL oder TAU UNIT 28 OIL BLU
SE
MI Mix
PI Mix
PB
1 - Solarkollektor
2 - Hülse für Kollektorfühler
3 - Handentgaser
4 - Entlüftungshahn
5 - Entlüftungsventil
6 - Manometer
7 - Sicherheitsventil
8 - Ablass
9 - Ausdehnungsgefäß
10 - Sperrventile
11 - Thermometer
12 - Durchflussregler
13 - Durchflussmesser
14 - Druckminderer
15 - Enthärtungsfilter
16 - Rückschlagventil
17 - Thermostatischer Mischer
18 - Solarspeicher r 7200/2
19 - Uhr
28
INSTALLATEUR
RI Mix
MC
RC
18
3
4
M
SCo
2
UAC
19
17
SB1
10
PR
16
10
SB2
16
10
14
15
10
10
10
7
9
8
UAC
- Warmwasserauslauf
EAF
- Kaltwassereinlauf
MI Mix - Vorlauf Mischanlage
RI Mix - Rücklauf Mischanlage
MC
- Kesselvorlauf
(Bausatz 4031912 verwenden)
RC
- Kesselrücklauf
M
- Kollektorvorlauf
R
- Kollektorrücklauf
PI Mix - Mischanlagepumpe
PB
- Ladepumpe Solar-Erhitzer
PR
- Trinkwasser-Zirkulationspumpe
PS
- Solarkreispumpe
SE
- Außenfühler
SB1
- Oberer Speicherfühler
(Zubehör Art.-Nr. 4031847)
SB2
- Unterer Speicherfühler
(Zubehör Art.-Nr. 4031847)
SCo
- Kollektorfühler
(Zubehör Art.-Nr. 4031913)
PARAMETEREINSTELLUNG
5093 = Ja
5730 = Fühler
5890 = Kollektorpumpe
5930 = Kollektorfühler
5931 = B31
1
1
R
5
6
M
10
°C
11
PS
10
12
10
13
Wasseraggregat
EAF
7
8
9
