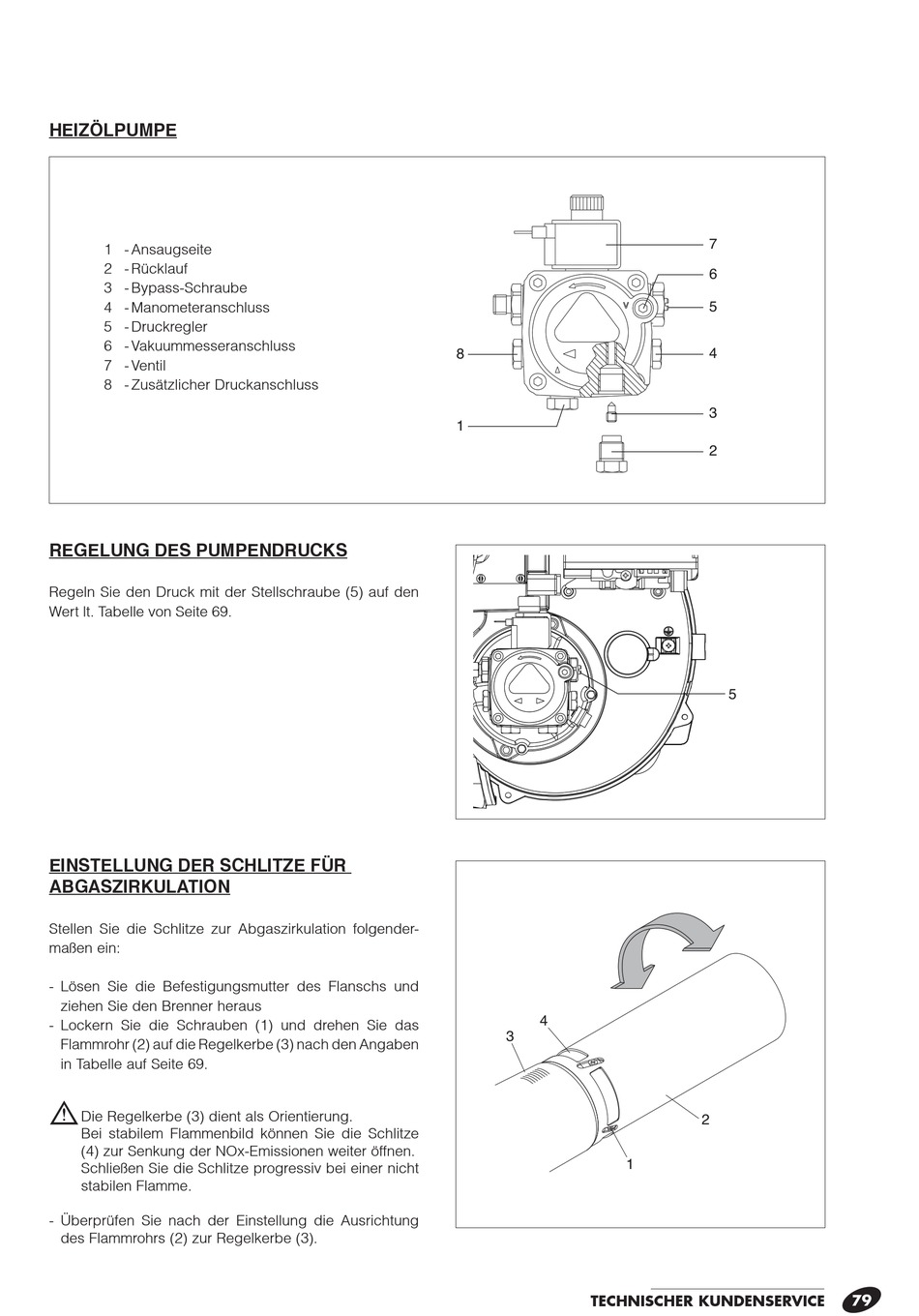

HEIZÖLPUMPE
1 - Ansaugseite
2 - Rücklauf
3 - Bypass-Schraube
4 - Manometeranschluss
5 - Druckregler
6 - Vakuummesseranschluss
7 - Ventil
8 - Zusätzlicher Druckanschluss
REGELUNG DES PUMPENDRUCKS
Regeln Sie den Druck mit der Stellschraube (5) auf den
Wert lt. Tabelle von Seite 69.
EINSTELLUNG DER SCHLITZE FÜR
ABGASZIRKULATION
Stellen Sie die Schlitze zur Abgaszirkulation folgender-
maßen ein:
- Lösen Sie die Befestigungsmutter des Flanschs und
ziehen Sie den Brenner heraus
- Lockern Sie die Schrauben (1) und drehen Sie das
Flammrohr (2) auf die Regelkerbe (3) nach den Angaben
in Tabelle auf Seite 69.
b
Die Regelkerbe (3) dient als Orientierung.
Bei stabilem Flammenbild können Sie die Schlitze
(4) zur Senkung der NOx-Emissionen weiter öffnen.
Schließen Sie die Schlitze progressiv bei einer nicht
stabilen Flamme.
- Überprüfen Sie nach der Einstellung die Ausrichtung
des Flammrohrs (2) zur Regelkerbe (3).
8
1
4
3
1
