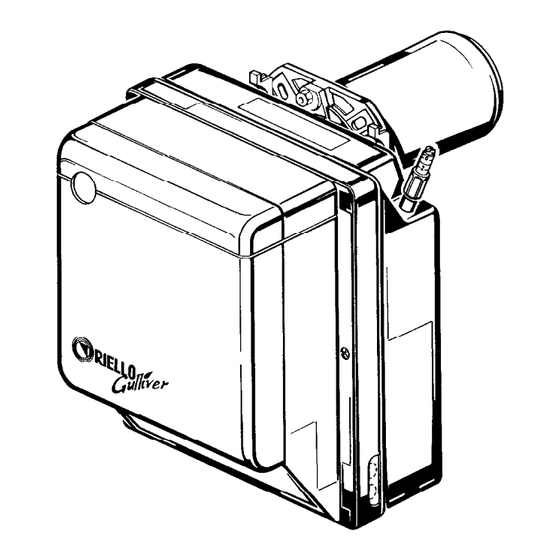

Öl-gebläsebrenner
Vorschau ausblenden Andere Handbücher für RG0.2R:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Montage und Bedienungs Anleitung
Manuel d'entretien
Installation, use and maintenance instructions
Installatie-, gebruiks- en onderhoudsvoorschriften
Öl-Gebläsebrenner
D
Brûleurs fioul
F
Oil burners
GB
Stookoliebranders
NL
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Eentrapsbranders
CODE
3735810
3736010
MODELL - MODELE - MODEL
RG0.2R
RG0.3R
TYP - TYPE
358 T1
360 T1
2901955 (7)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Riello RG0.2R

Inhaltszusammenfassung für Riello RG0.2R

  • Seite 1 Installation, use and maintenance instructions Installatie-, gebruiks- en onderhoudsvoorschriften Öl-Gebläsebrenner Brûleurs fioul Oil burners Stookoliebranders Einstufiger Betrieb Fonctionnement à 1 allure One stage operation Eentrapsbranders CODE MODELL - MODELE - MODEL TYP - TYPE 3735810 RG0.2R 358 T1 3736010 RG0.3R 360 T1 2901955 (7)

  • Seite 3: Inhaltsverzeichnis

    INHALT BESCHREIBUNG DES BRENNERS . . . BETRIEB ......4.1 Einstellung der Brennerleistung..1.1 Mitgeliefertes Zubehör .

  • Seite 4: Technische Merkmale

    TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 358 T1 360 T1 ÷ ÷ Durchsatz kg/h ÷ ÷ Brennerleistung 14,2 27,3 21,3 Brennstoff Heizöl-EL (nach DIN 51603, ÖNORM C1109), max. Viskosität bei 20°C: 6 mm ± Stromversorgung Einphase, 50Hz 230 V Motor Stromaufnahme 0,85 A – 2750 U/min – 289 rad/s 4 µF Kondensator Zündtransformator...

  • Seite 5: Installation

    INSTALLATION 3.1 BRENNERMONTAGE Abb. 2 Abb. 4 D5012 S7224 Abb. 3 Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 3). Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern (siehe Abb. 4). Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit Isolierdichtung (5) montieren (siehe Abb 2).

  • Seite 6: Ölversorgungsanlage

    3.3 ÖLVERSORGUNGSANLAGE WICHTIGER HINWEIS: Abb. 7 Es muß sichergestellt werden, daß die Ölrücklauf-Leitung ohne Verengung und Verstopfung frei in den Tank zurückgeführt wird. Durch Druckerhöhung von mehr als 0,5 bar im Rücklauf wird die Ölpumpe undicht. Die Pumpe ist werksseitig für den Zweirohr-Betrieb einge- richtet.

  • Seite 7: Elektrisches Verdrahtungsschema

    3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA ANMERKUNGEN: WICHTIGER HINWEIS – Leiterdurchmesser 1 mm NULLEITER NICHT MIT DER PHASE VERWECHSELN – Die vom Installateur ausgeführten elektrischen Verbindungen müssen den lokalen Bestim- 50Hz 230V mungen entsprechen. PE L PRÜFUNG Die Regelabschaltung des Brenners kann man überprüfen, indem man die Thermostate öffnet.

  • Seite 8: Betrieb

    BETRIEB 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur.

  • Seite 9: Elektrodeneinstellung

    Abb. 12 Den Düsenstock (1) herausnehmen, nachdem vorher die Schrauben (2) gelockert, die Mutter (3) gelöst, die Zündkabel (4) vom Steuergerät, der Photowiderstand (6) und die Steckdose (10) abgenommen wurden. Die Zündkabel (4) von den Elektroden abneh- m e n , d e n S t a u s c h e i b e n h a l t e r ( 1 1 ) v o m Düsenstock (1) herausnehmen, nachdem die Schraube (3, Abb.

  • Seite 10: Brennkopfeinstellung

    4.5 BRENNKOPFEINSTELLUNG (siehe Abb. 12, Seite 7) Sie ist vom Öldurchsatz abhängig und wird ausgeführt, indem man die Einstellschraube (5) im Uhrzeiger- sinn oder entgegen dem Uhrzeigersinn soweit dreht, bis die auf der Einstellspindel markierte Raste (9) mit der Kante am Düsenstock (1) übereinstimmt. In der Abbildung ist der Brennkopf auf einen Durchsatz von 0,75 GPH bei 12 bar eingestellt.

  • Seite 11: Störungen / Abhilfe

    STÖRUNGEN / ABHILFE Nachfolgend finden Sie einige denkbare Ursachen und Abhilfemöglichkeiten für Störungen, die den Betrieb des Brenners beeinflussen oder einen nicht ordnungsgemäßen Betrieb des Brenners verursachen könnten. In den meisten Fällen führt eine Störung zum Aufleuchten der Kontrolleuchte in der Entstörtaste des Steuergeräts (3, Abb.
