Schaltpläne

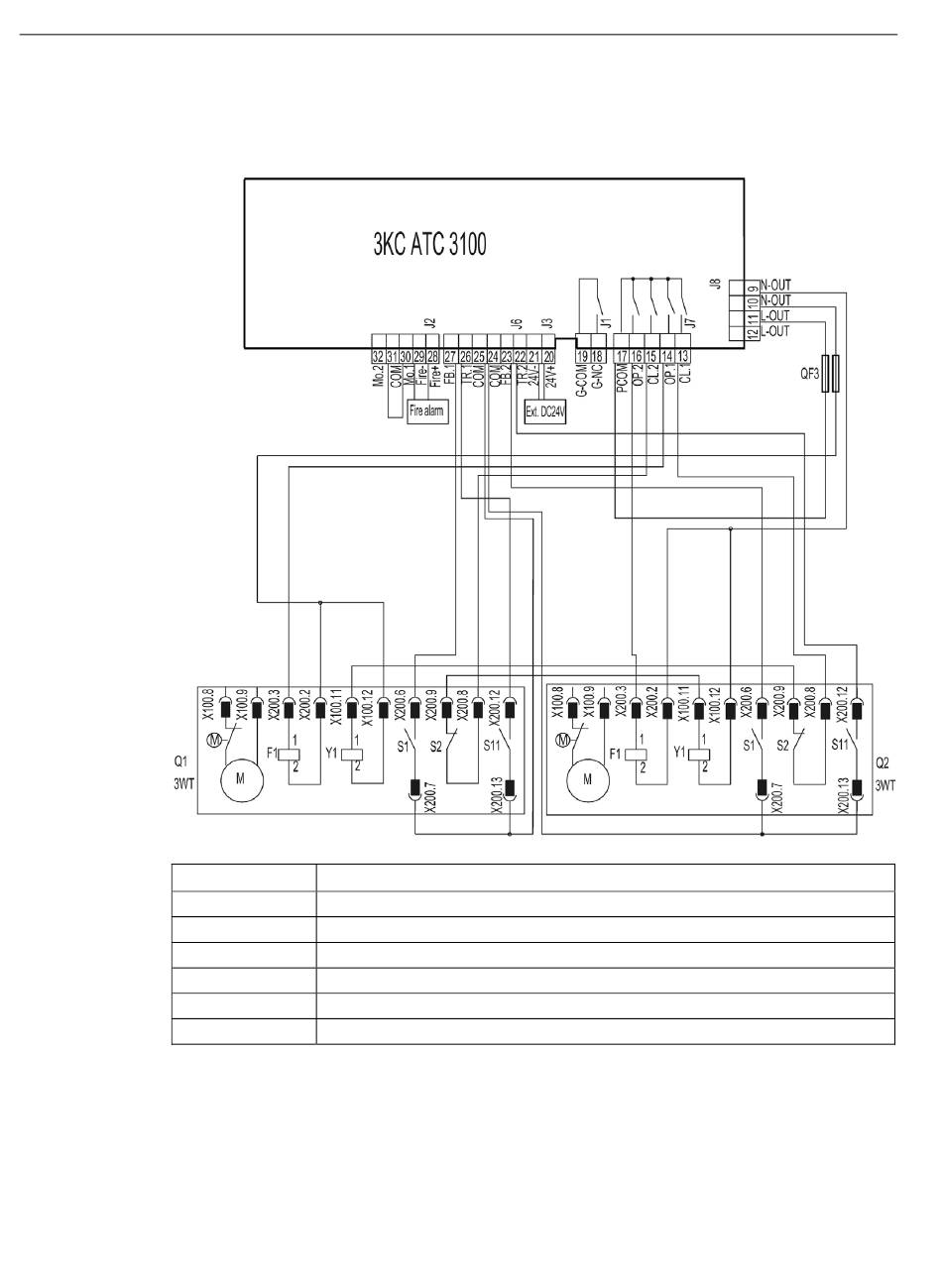

7.3 Allgemeiner Anschluss
ACB 3WT (bei Verwendung von 3WT ohne Unterspannungsauslöser)
Code
S1
S2
S11
F1
Y1
QF3
Einzelheiten zur Auslegung der Sicherung siehe Betriebsanleitung des 3WT.
40
Beschreibung
Hilfsschalter (Status)
Hilfsschalter (Verriegelung)
Alarm-Hilfsschalter (Auslösung)
Hilfsauslöser (Spannungsauslöser) F1
Einschaltmagnet Y1
Sicherung für Motorantriebsschutz
Gerätehandbuch, 09/2016, 3314314103-02
