Schaltpläne

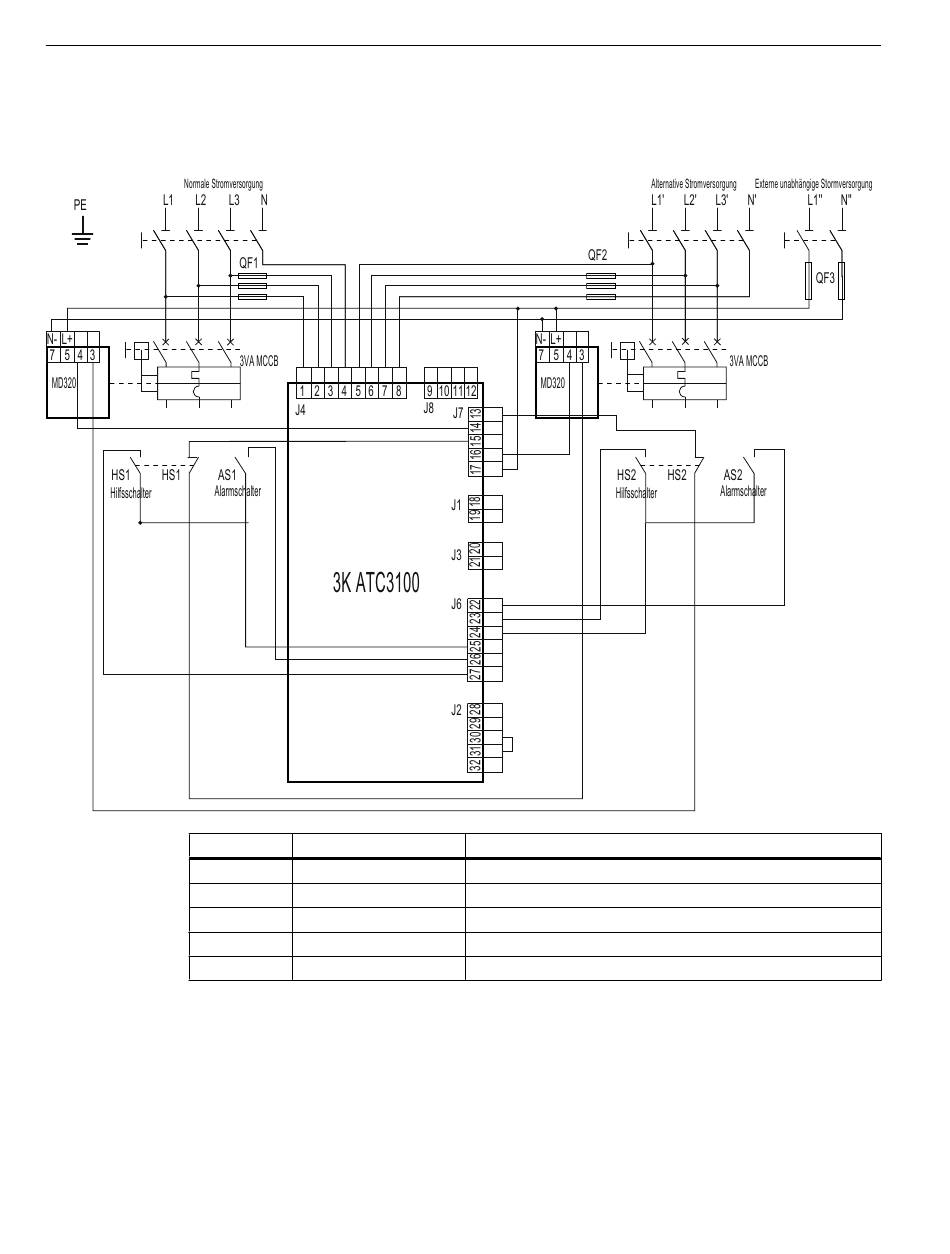

7.3 Allgemeiner Anschluss
M M CCB 3VA - Doppel-Motorantrieb (MO)
Code
HS
HS
AS
QF1/QF2
QF3
Die oben genannten Hilfsschalter müssen verwendet werden.
Der 3VA-Motorantrieb muss extern (nicht über ATC3100) versorgt werden.
Empfohlene Umschaltverzögerung (B) und Rückschaltverzögerung (C) > 5 s.
Einzelheiten zur Auslegung der Sicherung siehe Betriebsanleitung zum 3VA.
34
MLFB
Beschreibung
3VA9988-0AA12
Hilfsschalter (Verriegelung)
3VA9988-0AA12
Hilfsschalter (Status)
3VA9988-0AB12
Alarm-Hilfsschalter (Auslösung)
Sicherungen
Sicherung für Motorantriebsschutz
Gerätehandbuch, 09/2016, 3314314103-02
