SOMFY V 500 PRO io Connect Installationsanleitung Seite 64

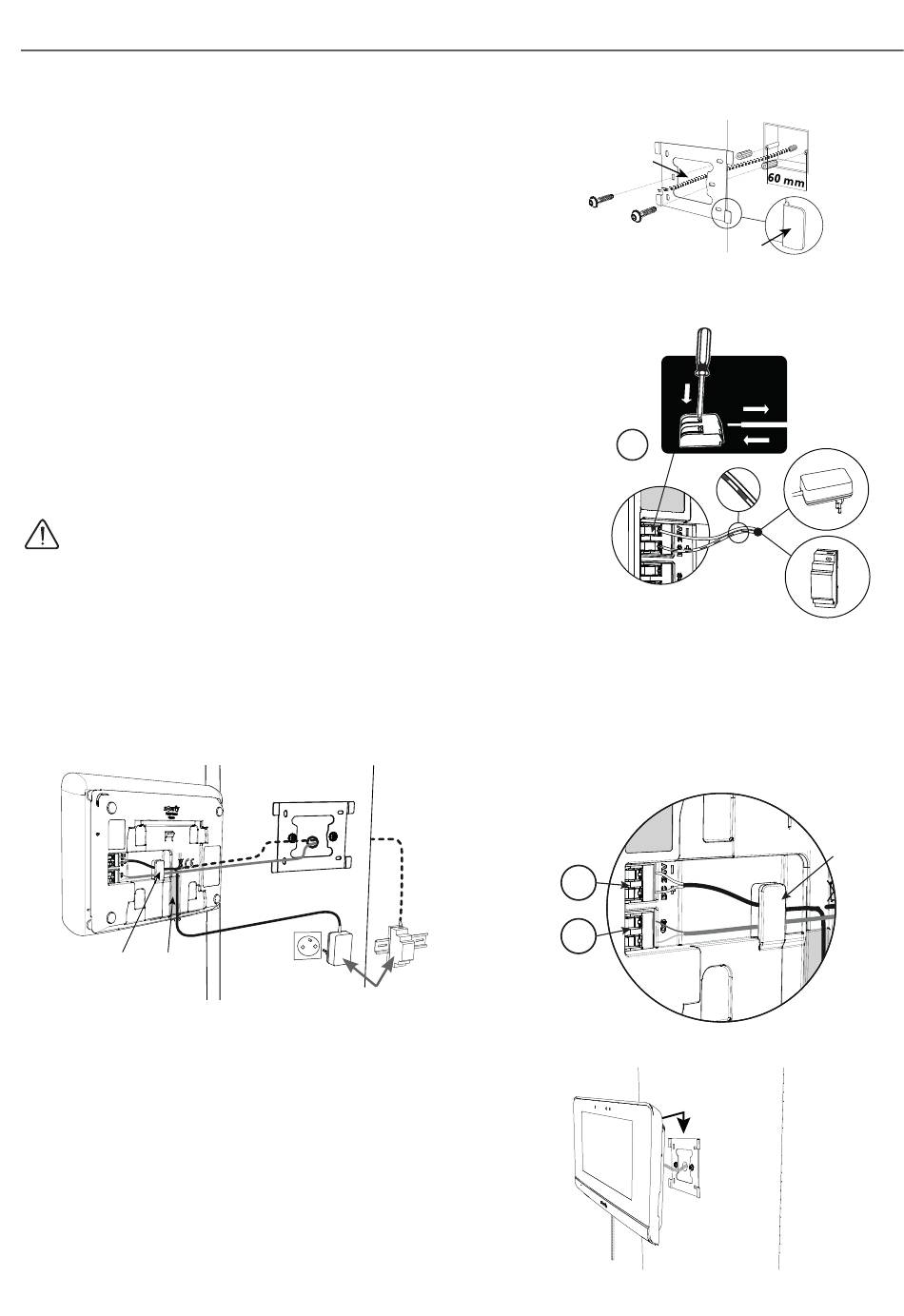

[1].
Našroubujte upevňovací držák na zeď.
Upevňovací výstupky musí směřovat směrem k vám (A).
Protáhněte kabely vyčnívající ze zdi dovnitř držáku (B).
Pokud kabely nevyčnívají ze zdi, neprotahujte je dovnitř držáku
a použijte k tomu určenou kabelovou lištu (C, dole na stránce).
[2].
Odstraňte 10 mm izolace z kabelů napájení u venkovního ovládacího panelu.
[3].
Na zadní straně monitoru vložte až ke krajním dorazům dva
napájecí vodiče na svorku 24 V DC [7-1]. Dodržte správnou
polaritu.
Pro napájení povinně použijte síťový adaptér dodaný s monitorem
nebo napájení na DIN liště.
Sestavu zatím
neuvádějte pod napětí.
[4].
Zasuňte až ke krajním polohám oba vodiče venkovního ovládacího panelu na svorku CS/Call station [7-2].
Polarita zde není důležitá.
[5].
Mírným tahem zkontrolujte, zda jsou kabely řádně vloženy do svorek, a poté je umístěte do zářezu (D) k tomu
určenému.
(D) (C)
[6].
Mírným potažením dolů až do krajní polohy připevněte
monitor k nástěnnému držáku.
64
INSTALACE MONITORU
230 V AC
(B)
7-1
+
7-1
7-2
(A)
-
-
+
2 1
(D)
