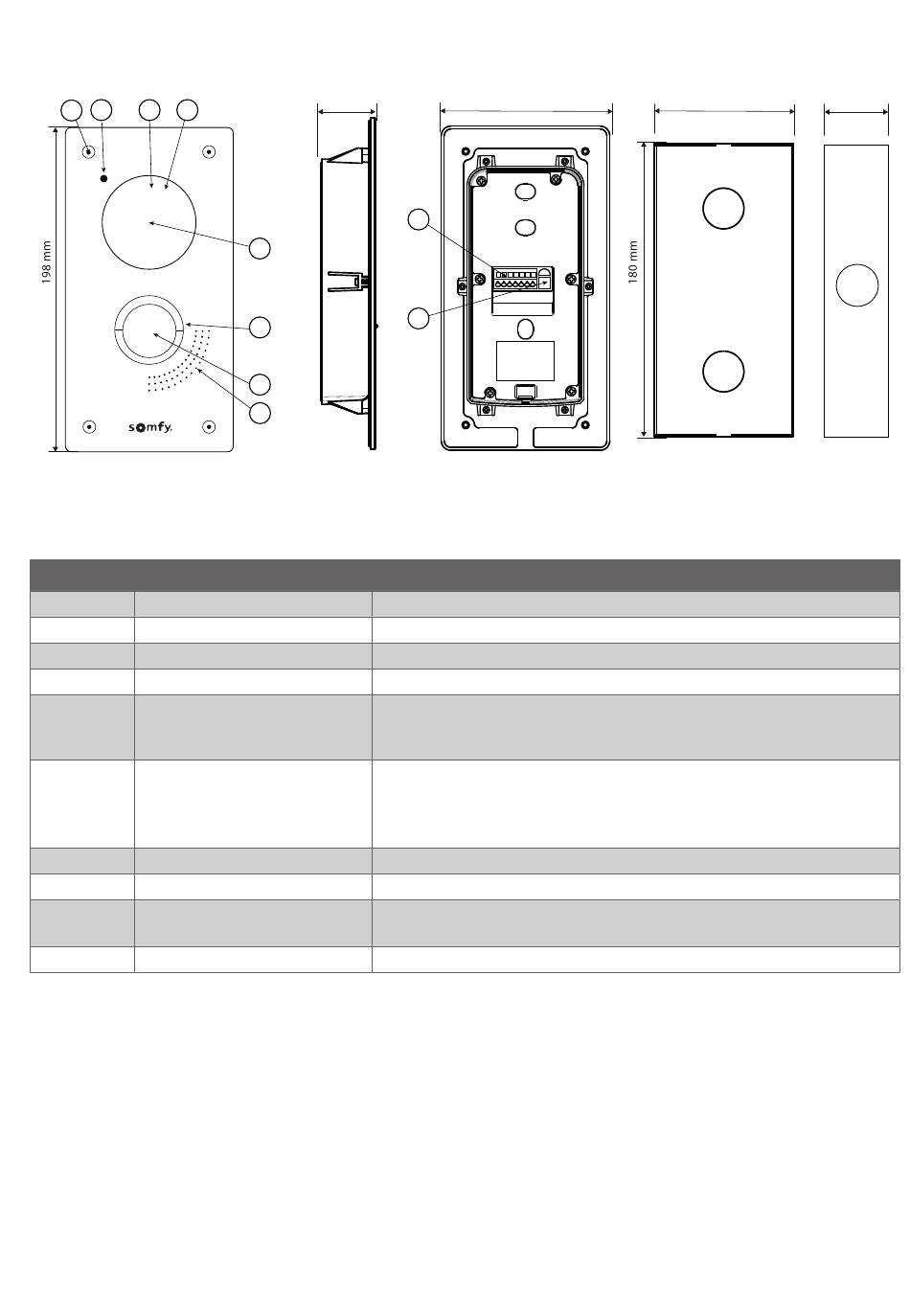

AUSSENSTATION
2 3 4
1
MARTIN
Nummer
1 Vandalismus-Schutzschraube
2 Mikrofon
3 Infrarot-LEDs
4 Helligkeitssensor
5 Kamera
6 Hintergrundbeleuchtete
Klingeltaste
7 Namensschild
8 Lautsprecher
9 Anschlussklemme
10 Lautstärkeregler
Technische Daten der Außenstation
- Ausgänge:
- Elektrischer Türöffner (Haus- oder Schlupftür): Spannungsversorgung 12 V, 800 mA max./Schaltzeit: 2, 5 oder 10
Sekunden
- Tor: potentialfreier Kontakt/Schaltzeit: 1 Sekunde
- Installationsarten: Hohlpfeiler (Aluminium) und Vollpfeiler (z. B.: Beton)
- Materialien: Aluminium und Kunststoff
- Schutzarten: IP54 - IK08
- Kamerawinkel: H=102° V=68°
- Betriebstemperatur: -20 °C bis +55 °C
20
32,5 mm
5
6
7
8
Einbau-Station
Bezeichnung
Verhindert die Demontage der Außenstation ohne Montageschlüssel.
Ermöglicht Besuchern, mit ihren Gesprächspartnern zu sprechen.
Erlauben eine bessere Nachtsicht.
Schaltet automatisch die Infrarot-LED ein, wenn es dunkel wird.
Nimmt Besucher auf und versendet das Video an die Innenstation und das
Smartphone.
Kamerawinkel: H = 102°, V = 68°
Informiert den Gesprächspartner, indem an der Innenstation der Klingelton
ausgelöst wird und Nachrichten mit dem Foto von Besuchern an alle
Smartphones, die mit dem „Somfy Protect"-Konto verbunden sind,
versendet werden.
Beschreibbares Etikett zur Anbringung des Namens.
Ermöglicht Besuchern, ihre Gesprächspartner zu hören.
Erlaubt den Anschluss an die Innenstation, an einen Torantrieb und an den
elektrischen Türöffner einer Haus- oder Schlupftür.
Regelt die Lautstärke des Lautsprechers der Außenstation.
103 mm
9
10
85 mm
Unterputzgehäuse
Beschreibung
45 mm
