SOMFY V 500 PRO io Connect Installationsanleitung Seite 24

Wir empfehlen Ihnen, die Außenstation in einer Höhe von etwa 1,60 m über dem Boden zu
installieren. Die Kamera sollte nicht zu einer Lichtquelle hin ausgerichtet sein, um die Qualität der
aufgenommenen Bilder/Videos von Besuchern nicht zu beeinträchtigen. Sehen Sie etwa 30 cm
zusätzliches Kabel vor für den leichteren Zugang zur Rückseite der Außenstation (Lautstärkeeinstellung).
Es sind zwei Installationsarten möglich.
[1].

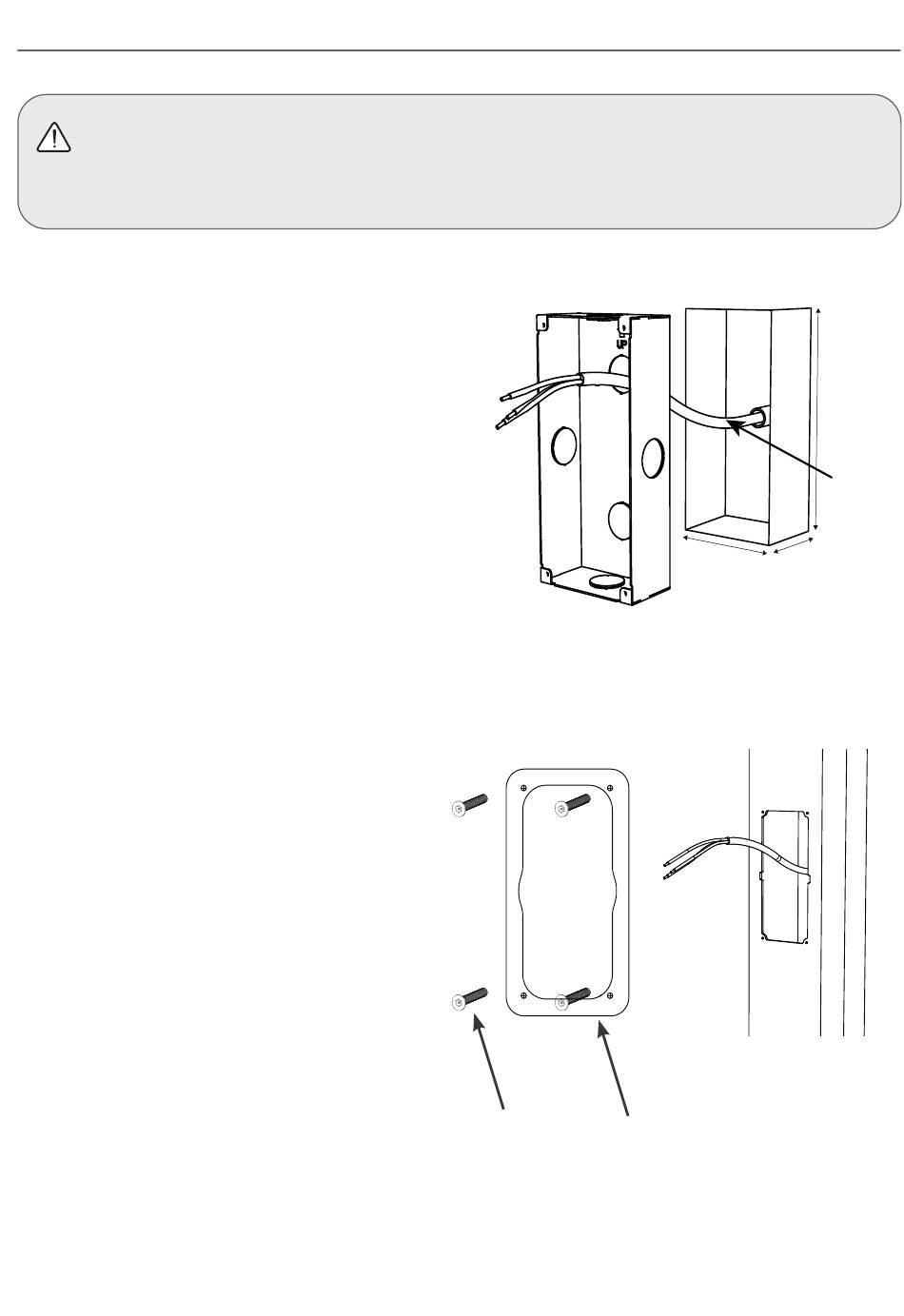

Installation im Pfeiler:
A. Vollpfeiler (z.B.: Beton)
• Entfernen Sie mithilfe eines Schlitzschraubendrehers einen der
für die Durchführung des Kabelkanals vorgesehenen Stopfen des
Unterputzgehäuses (Durchmesser max. 20 mm)
• Positionieren Sie das Unterputzgehäuse in der richtigen Höhe.
Zeichnen Sie seinen Umriss nach, um den Schneidebereich
festzulegen: (B x H x T):
85 x 180 x 45-60 mm.
• Schneiden Sie den für das Unterputzgehäuse vorgesehenen
Bereich aus
• Führen Sie den Kabelkanal in das Gehäuse ein und setzen Sie
die Baugruppe in das Loch ein. Je nach Art der Wand befestigen
Sie den Gehäuseboden mit Dübeln (nicht mitgeliefert) oder
zementieren Sie ihn mit Mörtel ein
B. Aluminium-Hohlpfeiler (max. Stärke: 4 mm)
• Zentrieren Sie die Bohrschablone und befestigen
Sie sie auf
der richtigen Höhe mit Klebeband am Pfeiler
• Bohren Sie die 4 Löcher mit einem Durchmesser von
2,7 mm an den auf der Schablone markierten Stellen
• Schneiden Sie das Gewinde mithilfe eines
Schraubendrehers und des mitgelieferten
manipulationssicheren T10-Einsatzes, indem Sie die
4 mitgelieferten selbstschneidenden Schrauben ein-
und ausdrehen. Achtung: Stellen Sie das Drehmoment
beim Einschrauben so klein wie möglich ein, um das
Gewinde der Schrauben nicht zu beschädigen
• Zeichnen Sie den auszuschneidenden Bereich
entlang der Innenkontur der Schablone an
• Schützen Sie den Pfeiler, damit er beim Schneiden
nicht zerkratzt wird (z. B.: Klebeband)
• Bohren Sie mit einem Bohrer mit 10 mm Durchmesser
mehrere Löcher an der Innenkontur des auszuschneidenden
Bereichs
• Schneiden Sie den markierten Bereich mit einer Stichsäge
mit einem Sägeblatt für Stahl/Aluminium aus
• Entfernen Sie den Schutz
24
INSTALLATION DER AUSSENSTATION
Schraube T10,
Bohrschablone
selbstschneidend,
kurz,
für Aluminiumpfosten
180 mm
30 cm min
85 mm 45 mm
30 cm
min
