Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200
Automatik Aus
BAG-Stop
1.Frk.oben
1.Frk.unten
Automatik Ein
BAG-schneller/vorwärt
Licht
Motor
BAG schneller/vorwärts
Stütze li
Stütze re
4.5.2 Display / Steuerung
Hinweis!
Visualisierung und Funktionsbeschreibung entnehmen Sie der separaten
Anleitung in diesem Handbuch!
Allgemeine Beschreibung
Anlage fährt komplett runter bis Stillstand
Stop Bandaufgeber
1.Fraktion oben wird mit dem Knebelschalter ein- bzw.
ausgeklappt
1.Fraktion unten wird mit dem Knebelschalter ein- bzw.
ausgeklappt
Anlage fährt hoch bis betriebsbereit
Bandaufgeber Vorlauf (Bandgeschwindigkeit erhöhen)
Tastfunktion: Taster betätigen Licht EIN/AUS
Tastfunktion: Taster betätigen, Motor Start/Stop,
Leuchtfunktion: weiß (betriebsbereit), gelb oder rot
(Fehler), grün (Motor läuft)
Bandaufgeber Vorlauf (Bandgeschwindigkeit erhöhen)
Bei Option Hydraulische Stütze wird mit dem Knebelschalter
die vordere linke Stütze ein- bzw. ausgefahren
Bei Option Hydraulische Stütze wird mit dem Knebelschalter
die vordere rechte Stütze ein- bzw. ausgefahren

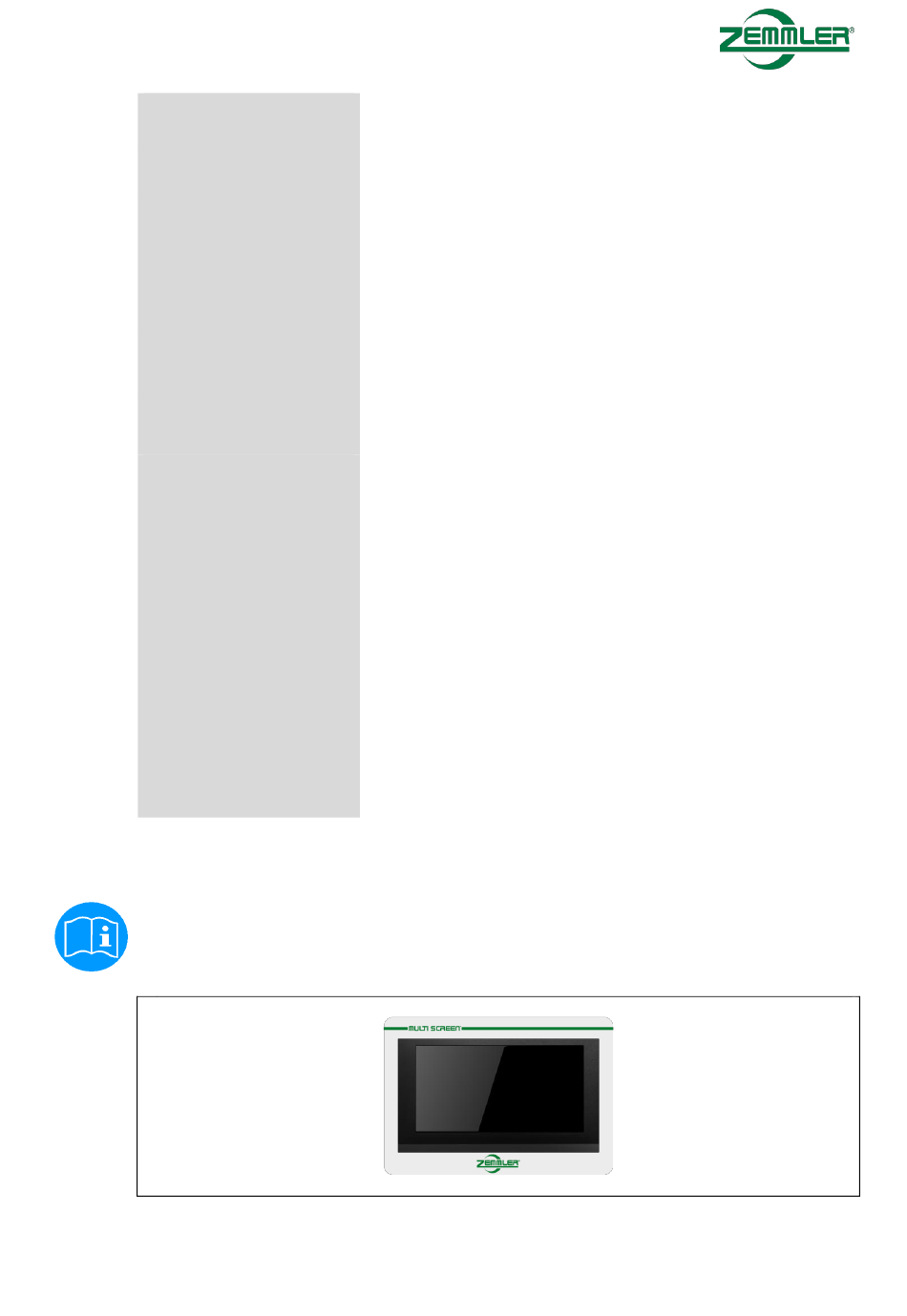

Abb. 4-4: Touch Display
