Inhaltszusammenfassung für ZEMMLER MULTI SCREEN MS 1000

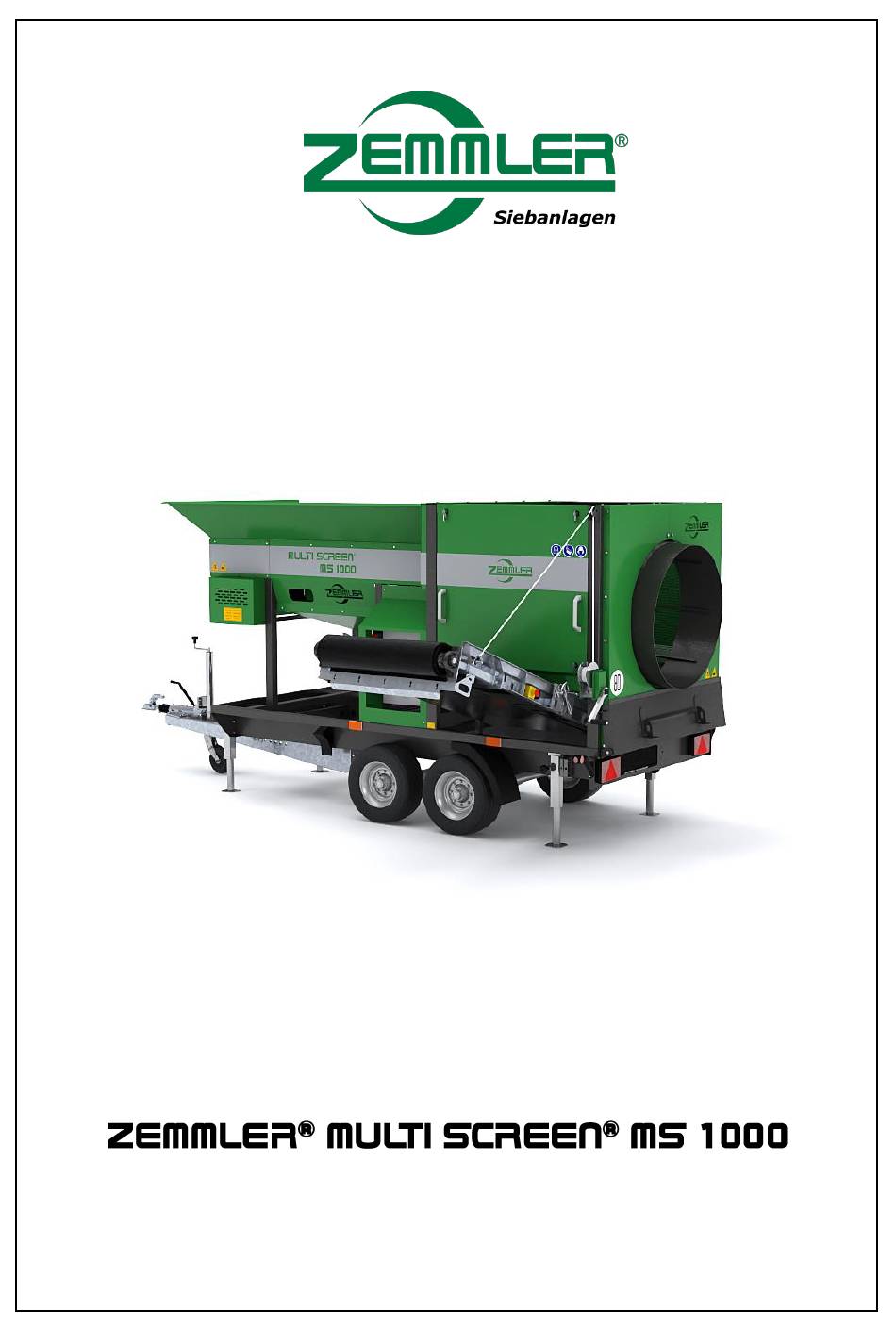

- Seite 1 Betriebsanleitung...
- Seite 2 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Inhaltsverzeichnis Allgemeine Angaben ....................5 Anwendungsbereich ....................5 Angaben zur Anlage ....................6 Lieferumfang ......................6 Dokumentation ......................7 Betriebsanleitung ....................7 Zielgruppe ....................... 7 Nutzung der Betriebsanleitung ................8 2.3.1 Symbole und Warnhinweise in der Betriebsanleitung ............8 Dokumentationskennzeichnung ................
- Seite 3 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 4.4.3 Fraktionsband der Feinfraktion ..................23 Bedieneinheit ......................24 4.5.1 Bedien- und Zustandsanzeigen ................... 24 4.5.2 Bedienanzeigen ......................25 Transport ....................... 26 Vorbereitungen zum Transport der Maschine ............26 Inbetriebnahme ..................... 28 Erstinbetriebnahme ....................28 Inbetriebnahme nach Transport ................
- Seite 4 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 11.6.5 Wartung 500 h ......................46 11.6.6 Wartung 1000 h ......................47 11.6.7 Wartung 1500 h ......................48 11.6.8 Wartung 2000 h ......................49 11.7 Reinigung der Anlage ................... 50 11.8 Siebwechsel ......................50 11.8.1...
- Seite 5 Stand: Oktober 2021 Anwendungsbereich Die Trommelsiebanlage ZEMMLER® MULTI SCREEN® MS 1000 ist eine mobile Einfachtrommelsiebanlage. Diese Anlage klassiert Ihr Schüttgut in zwei Fraktionen in einem Arbeitsgang mit einem hohen Volumendurchsatz. Die ZEMMLER® MULTI SCREEN® MS 1000 wurde konzipiert um verschiedenste Materialien, wie Kompost, Erde, Sande, Schlacken, Kies, Bauabfall, Holzhackschnitzel, Recyclingmaterial und Schotter mit bis zu 2 mm Körnung abzusieben.
- Seite 6 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Angaben zur Anlage ® ® Benennung ZEMMLER MULTI SCREEN MS 1000 Maschinen-Nummer MS1000 027 Baujahr 02/2022 ® Hersteller / Lieferant / ZEMMLER Siebanlagen GmbH Kundendienst Nobelstraße 11 D-03238 Massen-Niederlausitz +49 3531 7906 0 +49 3531 7906 11 info@zemmler.de...
- Seite 7 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Dokumentation Die Dokumentation zur Doppeltrommelsiebanlage setzt sich aus folgenden Teilen zusammen: Betriebsanleitung Die Betriebsanleitung (in Folge auch als „BA“ abgekürzt) informiert über Funktion, Montage, Inbetriebnahme, Transport, Bedienung, Wartung, Instandhaltung und Außerbetriebnahme der Anlage. Die Betriebsanleitung ist kein Lehrbuch, sondern ein Nachschlagewerk.
- Seite 8 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Nutzung der Betriebsanleitung Hinweis! Enthält die Betriebsanleitung grundlegende oder weiterführende Informationen zu einem behandelten Thema, so weisen Querverweise auf die jeweiligen Abschnitte hin. Beispiel: "Durchführung siehe Abschnitt 6.3 - Titel“ Erklärung: Die Beschreibung befindet sich im Kapitel 6 in Abschnitt 6.3.
- Seite 9 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Warnung – Gefahr durch elektrische Spannung! Dieses Symbol kennzeichnet Sicherheitshinweise, bei deren Nichtbeachtung Gefahr für Leib und Leben von Personen durch elektrische Spannung besteht. Beachten Sie die Hinweise zur Arbeitssicherheit sorgfältig und verhalten Sie sich in diesen Fällen besonders vorsichtig.
- Seite 10 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Dokumentationskennzeichnung Die vorliegende Betriebsanleitung bezieht sich auf die im Identifikationsblatt (Abschnitt 1.2 - Angaben zur Anlage) bezeichnete Doppeltrommelsiebanlage. Zur eindeutigen Zuordnung jeder Seite der Betriebsanleitung sind die Fußzeilen mit der Maschinennummer + Herstellerdatum gekennzeichnet.
- Seite 11 Hersteller, unter den nachfolgenden Voraussetzungen, die einwandfreie Haltbarkeit von ® sachgemäß gebrauchten Produkten von ZEMMLER Siebanlagen. ® Die Gewährleistung erstreckt sich auf die Funktion von ZEMMLER Siebanlagen- Produkten und umfasst alle Mängel, die nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder dem...
- Seite 12 Betriebsanleitung gelesen und verstanden haben, bevor sie die entsprechenden Arbeiten ausführt. Dies gilt auch, wenn die betreffende Person mit ® einer solchen oder ähnlichen Maschine bereits gearbeitet hat oder durch ZEMMLER Siebanlagen geschult wurde. Dem Betreiber wird empfohlen, sich vom Personal die Kenntnisnahme des Inhaltes der Betriebsanleitung schriftlich bestätigen zu lassen.
- Seite 13 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Arbeitssicherheit Durch das Befolgen der Hinweise zur Arbeitssicherheit kann eine Gefährdung von Personen, der Umwelt und/oder der Doppeltrommelsiebanlage verhindert werden. Das Ignorieren dieser Hinweise kann unter Umständen folgendes bewirken: Gefährdung von Personen durch mechanische, elektrische oder chemische Einwirkungen;...
- Seite 14 Personals, der Umwelt oder der Anlage beeinflussen, sind grundsätzlich nicht gestattet. Die in der Betriebsanleitung angegebenen Einstellwerte bzw. Wertebereiche dürfen nicht überschritten werden. ® Zur Verwendung kommende Ersatz- und Verschleißteile müssen den von ZEMMLER Siebanlagen festgelegten technischen Anforderungen entsprechen. Dies ist bei Originalersatzteilen gewährleistet. Sicherheitshinweise MS1000.027.21...
- Seite 15 Arbeiten beurteilen und mögliche Gefahren erkennen kann. Liegen beim Personal nicht die notwendigen Kenntnisse vor, ist es entsprechend ® auszubilden. Dies kann im Auftrag des Betreibers durch ZEMMLER Siebanlagen erfolgen. Die Zuständigkeiten für Bedienung und Instandhaltung müssen klar festgelegt und eingehalten werden, damit unter dem Aspekt der Sicherheit keine unklaren Kompetenzen auftreten.
- Seite 16 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Die Anlage darf nur von Personen bedient und instandgehalten werden, von denen zu erwarten ist, dass sie ihre Arbeit zuverlässig ausführen. Hierbei ist jede Arbeitsweise zu unterlassen, welche die Sicherheit von Personen, der Umwelt oder der Anlage beeinträchtigt.
- Seite 17 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Sicherheitshinweise zu Instandhaltungsarbeiten Instandhaltungsarbeiten nur bei Stillstand der Anlage durchführen. Bei allen Instandhaltungsarbeiten die in der Betriebsanleitung beschriebenen Ausschaltprozeduren und ggf. erforderlichen Sicherungsmaßnahmen beachten. Bei allen Betriebsunterbrechungen sicherstellen, dass alle erforderlichen Schutzeinrichtungen funktionieren. Der Wartungsturnus und wiederkehrende Prüfungen des Motors, der Hydraulikanlage sowie der maschinentechnischen Ausrüstung sind vom Nutzer zu planen und...
- Seite 18 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Not-Aus- Schalter an der Bedientafel (Schlüsselschalter) Not-Aus-Schalter am Feinfraktions-Band (rechts und links an der Tragkonstruktion) Alle fest verschraubten Verkleidungen dürfen nur zur Durchführung von Instandhaltungs- oder Wartungsarbeiten demontiert werden. Für den Betrieb müssen alle Verkleidungen angebaut sein.
- Seite 19 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Arbeitsplatz zum Rüsten, zur Durchführung von Sichtkontrollen und Überwachung der Kontrollinstrumente während des Betriebs, für Reinigungs-, Wartungs- und Instandhaltungsarbeiten sowie zur Fehlerbehebung. Beschickungsbereich der Anlage 3.12 Sicherheitshinweise Eingreifschutz - Steuerrollen Vorsicht! Der Eingreifschutz ist nur zu Wartungs- und Reparaturarbeiten zu öffnen und muss stets mit dem Sicherungselement gesichert sein.
- Seite 20 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 3.13 Sicherheitshinweise zu Emissionen 3.13.1 Allgemein Vorsicht! Mit dem Betrieb der Anlage können Emissionen entstehen. Diese Immissionen können unter bestimmten Betriebsbedingungen, die Gesundheit des Personals gefährden. Der Betreiber muss dafür sorgen, dass die zulässigen Immissionswerte nicht überschritten werden.
- Seite 21 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Allgemeine Beschreibung Allgemeine Beschreibung der mobilen Doppeltrommelsiebanlage ® ® Die Doppeltrommelsiebanlage ZEMMLER MULTI SCREEN MS 1000 ist eine mobile Siebanlage. Diese Anlage klassiert Ihr Stückgut in zwei Fraktionen in einem Arbeitsgang mit einem hohen Volumendurchsatz.
- Seite 22 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Baugruppenübersicht Abb. 4-1: Baugruppenübersicht (Draufsicht) Fahrwerk Aufgabetrichter Doppeltrommel Reinigungsbürste Feinfraktionsband Motor und Bedieneinheit Allgemeine Beschreibung MS1000.027.21 Seite 22...
- Seite 23 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Baugruppen 4.4.1 Aufgabetrichter Der Aufgabetrichter besteht aus einem Trichter und einer Fördereinrichtung, welche das Siebgut in die Siebtrommel bewegt. Optional kann der Trichter mit Aufsteckwänden um 400mm erhöht werden. Rauminhalt: 1 m³ Bandbreite: 650 mm 4.4.2...
- Seite 24 Die ZEMMLER MULTI SCREEN MS 1000 ist mit einer zentralen Bedieneinheit ausgerüstet worden. ® Sollte es Fragen zur Bedienung geben, kontaktieren Sie bitte ZEMMLER Siebanlagen und geben sie unbedingt die Variante der Bedieneinheit mit an. 4.5.1 Bedien- und Zustandsanzeigen Lesen Sie sich die Anleitung der Bedieneinheit sorgfältig durch um Fehler bei der Anwendung zu vermeiden.
- Seite 25 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 4.5.2 Bedienanzeigen Abb. 4-3: Bedienanzeigen Automatik Ein Drehschalter zum Einschalten der Anlage Automatik Aus Drehschalter zum Ausschalten der Anlage BAG rück / vor Drehschalter zum Ein- bzw. Ausschalten und Umschalten vom Vor- bzw. Rücklauf des Bandaufgeber...
- Seite 26 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Transport Achtung! Der Transport der Doppeltrommelsiebanlage darf nur mit zugelassen Zugmaschinen gezogen werden. Bitte beachten Sie die hierfür gültigen Vorschriften (StVZO). Vorbereitungen zum Transport der Maschine Bei der Vorbereitung zum Transport der Maschine müssen folgende Punkte beachtet...
- Seite 27 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Regelmäßig den festen Sitz der Radmuttern mit einem Drehmomentenschlüssel kontrollieren und ggf. nachziehen (nach Übernahme der Maschine, nach den ersten 50 km, 50km nach einem Radwechsel, periodisch alle 2500km). Vor Fahrtantritt eine aufmerksame Sichtprüfung durchführen und folgendes besonders beachten: - Reifenzustand und Reifenluftdruck überprüfen...
- Seite 28 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Inbetriebnahme Erstinbetriebnahme Nach Aufstellung, Erstinbetriebnahme und Durchführung eines Testlaufes durch den ® Kundendienst der ZEMMLER Siebanlagen erfolgt die Übergabe der Doppeltrommelsiebanlage an den Betreiber. Danach kann die Anlage unter Beachtung der Angaben der Betriebsanleitung/ Betriebsanweisung und den jeweils geltenden Arbeitsschutz- und Unfallverhütungsvorschriften betrieben werden.
- Seite 29 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Inbetriebnahme nach Wartung oder Störung Nachdem alle Wartungs- und Instandhaltungsmaßnahmen ordnungsgemäß abgeschlossen wurden, kann die Anlage wieder in Betrieb genommen werden. Achtung! Die Anlage ist vor der Inbetriebnahme auf ihren ordnungsgemäßen Zustand und ihre Betriebssicherheit zu prüfen.
- Seite 30 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Betriebsbereitschaft Achtung Der Benutzer ist gegenüber Dritten im Arbeitsbereich verantwortlich. Die Aufstellung und Erstinbetriebnahme der Anlage sollte immer durch den ® Kundenservice der Firma ZEMMLER Siebanlagen erfolgen. Eigenmächtige Montage- oder Installationsarbeiten sind nicht zulässig.
- Seite 31 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Warnung – Quetschgefahr Durch das Absenken der Abstützungen kann die Gefahr von Quetschungen beim Bedienpersonal im Bereich der Füße bestehen. Sorgen Sie für einen entsprechenden Sicherheitsabstand zu den Platten der Abstützungen. Die Maschine kann nun von der Zugmaschine (z.B. Kleintransporter) abgekoppelt und für den Betrieb vorbereitet werden.
- Seite 32 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Ausklappen der Feinfraktion: 1. Lösen Sie die Transportsicherung des Fraktionsbandes. Abb. 8-1: Transportsicherung Feinfraktion 2. Stecken Sie die Kurbel auf die Seilwinde (siehe Abbildung 8-1). 3. Durch das Linksdrehen der Kurbel wird das Fraktionsband vollständig ausgeklappt.
- Seite 33 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Achtung! Vor dem Ausklappen des Feinfraktionsbandes muss die Transportsicherung entfernt werden. Siehe Abb. 8.1 Seite 32 Vorsicht Gefahr für Bedienpersonal! Achten Sie bitte darauf, dass unter bestimmten Voraussetzungen (Wetterlage und Sieb gut) die Oberfläche rutschig werden kann.
- Seite 34 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 5. Sollte es zu Verstopfungen im Trommeleinlauf kommen, kann der BAG hier auf Rücklauf geschalten werden. Nachregulierung der Geschwindigkeit des Bandaufgebers und der Siebtrommel Um eine Überschüttung des Aufgabetrichters oder der Trommel zu vermeiden, muss ggf.
- Seite 35 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Außerbetriebnahme Bei der Außerbetriebnahme der Anlage, muss diese komplett leerlaufen. D. h., kein weiteres Siebgut der Anlage zuführen und die Gurtförderer der zwei Fraktionen müssen leer gefahren sein. Taste „Automatik Aus“ betätigen. Bänder und Trommel halten an.
- Seite 36 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Störungen 10.1 Störungsanzeige Geht die Maschine in Störung wird dieses durch das rote Blinken der Lampe Reset / Störung angezeigt. Dabei bedeutet die Anzahl der schnellen Blinkimpulse, die in der folgenden Tabelle beschriebene Störung. Die schnellen Blinkimpulse wiederholen sich nach dem Dauerleuchten von 5 Sekunden.
- Seite 37 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 9x blinken Thermische Überlast Hauptschalter ausschalten Trommel (heiß gelaufenen Trommelmotor abkühlen lassen) Abb. 10-1: Schaltschrank Innenansicht Nach der Beseitigung der Störung, dem Drücken der Taste Reset / Störung und bei geschlossenem Schaltschrank, kann der Hauptschalter eingeschaltet werden und der Betrieb der Maschine erfolgen.
- Seite 38 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Stromerzeuger Lesen Sie die Bedienungsanleitung des Herstellers des Stromerzeugers. ® Kontaktieren Sie ZEMMLER Siebanlagen Motor vom Kraftstoff Kontrollieren Sie den Kraftstoffstand im Tank Stromerzeuger und füllen Sie gegebenenfalls nach. geht aus Lesen Sie die Bedienungsanleitung des Herstellers des Stromerzeugers.
- Seite 39 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Wartung und Instandhaltung 11.1 Allgemeines zur Wartung und Instandhaltung Die konsequente Durchführung der Wartungsarbeiten und die Einhaltung der Zeitintervalle sind wichtige Voraussetzungen für eine zuverlässige Funktion der Anlage. In diesem Kapitel sind Arbeiten festgelegt, die durch das Bedienungspersonal der Anlage bzw.
- Seite 40 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 11.3 Entleeren der Anlage Zur Durchführung von Wartungsarbeiten, die im Bedarfsfall während des Betriebs notwendig werden, muss die Anlage komplett leerlaufen. D. h., kein weiteres Siebgut der Anlage zuführen und die Gurtförderer aller zwei Fraktionen müssen leerlaufen.
- Seite 41 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 11.6 Wartungsplan Achtung – Beschädigung der Anlage! Vor jeder Produktionsaufnahme sind sämtliche Sicherheitseinrichtungen auf einwandfreie Funktion zu prüfen. Die Kontrollen laut Wartungsplan sind von geschultem Fachpersonal vorzunehmen. Hinweis! Nachfolgende Wartungen sind zur Aufrechterhaltung der Funktion der Anlage und von Gewährleistungsansprüchen einzuhalten:...
- Seite 42 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Wartung A – täglich 11.6.1 Führen Sie täglich eine Sichtkontrolle der Gesamtanlage durch. Fahren Sie die Anlage herunter, wenn Leckagen, verdächtige Geräusche, sichtbare wie verdeckte Defekte (wie Risse) auftreten und sichern Sie die Anlage gegen Wiedereinschalten.
- Seite 43 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Wartung B – wöchentlich 11.6.2 Vorsicht – Verletzungsgefahr! Tragen Sie bei allen Wartungsarbeiten immer Arbeitsschutzkleidung, Arbeitsschutz Handschuhe und Schutzbrille. Führen sie wöchentlich eine Überprüfung der Trommelbürsten durch. Die Trommelbürsten müssen immer in die Trommel eingreifen um eine möglichst hohe Reinigungswirkung der Trommel zu erzielen.
- Seite 44 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 11.6.3 Wartung 100 h Wartung durch Maschinenbediener Kontrolle Justage Wechsel Lagerung auf Verschleiß prüfen ‘ ‘ Rollen ‘ ‘ Gurtförderer ‘ ‘ ‘ ‘ Feinfraktion Schieflauf ‘ ‘ Verschleiß ‘ ‘ Bandaufgeber Schieflauf ‘...
- Seite 45 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 11.6.4 Wartung 250 h Wartung durch Maschinenbediener Kontrolle Justage Wechsel Lagerung auf Verschleiß prüfen ‘ ‘ Rollen ‘ ‘ Gurtförderer ‘ ‘ ‘ Feinfraktion Schieflauf ‘ ‘ Verschleiß ‘ ‘ Bandaufgeber Schieflauf ‘ ‘...
- Seite 46 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 11.6.5 Wartung 500 h Wartung kann durch Zemmler kostenpflichtig durchgeführt werden. Kontrolle Justage Wechsel Lagerung auf Verschleiß prüfen ‘ ‘ Rollen ‘ ‘ Gurtförderer ‘ ‘ ‘ ‘ Feinfraktion Schieflauf ‘ ‘ Verschleiß ‘...
- Seite 47 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 11.6.6 Wartung 1000 h Wartung kann durch Zemmler kostenpflichtig durchgeführt werden. Kontrolle Justage Wechsel Lagerung auf Verschleiß prüfen ‘ ‘ Rollen ‘ ‘ Gurtförderer ‘ ‘ ‘ ‘ Feinfraktion Schieflauf ‘ ‘ Verschleiß ‘...
- Seite 48 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 11.6.7 Wartung 1500 h Wartung kann durch Zemmler kostenpflichtig durchgeführt werden. Kontrolle Justage Wechsel Lagerung auf Verschleiß prüfen ‘ ‘ Rollen ‘ ‘ Gurtförderer ‘ ‘ ‘ ‘ Feinfraktion Schieflauf ‘ ‘ Verschleiß ‘...
- Seite 49 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 11.6.8 Wartung 2000 h Wartung kann durch Zemmler kostenpflichtig durchgeführt werden. Kontrolle Justage Wechsel Lagerung auf Verschleiß prüfen ‘ ‘ Rollen ‘ ‘ Gurtförderer ‘ ‘ ‘ ‘ Feinfraktion Schieflauf ‘ ‘ Verschleiß ‘...
- Seite 50 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 11.7 Reinigung der Anlage Hinweis! Die Anlage muss immer leergefahren werden. Die Kontrolle erfolgt aus der Sichtung des Fraktionsbandes und der Trommel. Abb. 11-2: Sichtkontrolle der Doppeltrommel 11.8 Siebwechsel Warnung vor dem Einzug von Körpern und Körperteilen Beim Drehen der Siebtrommel kann es zum Einzug von Körperteilen kommen.
- Seite 51 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 11.8.1 Außensieb spannen für Trommel ohne Spannstation Hinweis! Für das Spannen benötigen Sie eine Spannhilfe um die Gefahr für Bediener zu minimieren. 1. Ein Siebbelagende in Drehrichtung der Trommel schieben. Den Siebbelag mit Hilfsmittel arretieren.
- Seite 52 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 11.9 Wechsel der Bürstenelemente Vorsicht – Verletzungsgefahr! Tragen Sie bei diesen Arbeiten Arbeitsschutzkleidung, Arbeitsschutzhandschuhe und Arbeitsschutzbrille. Wechseln der Bürstenelemente Demontieren Sie die komplette Bürstenanordnung mittels der Beschläge. Heben Sie diese Anordnung mit einem geeigneten Hilfsmittel von der Anlage herunter.
- Seite 53 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Abb. 11-4: Aufbau und Befestigung des Bürstenelementes Hinweis! ® Falls Sie neue Bürstenelemente benötigen, kontaktieren Sie bitte die ZEMMLER Siebanlagen. Unsere Mitarbeiter stehen Ihnen gerne zur Verfügung. 11.10 Betriebsmittel Achtung – Beschädigung der Anlage! ®...
- Seite 54 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Hinweis! Bei Fragen zu alternativen Schmiermitteln und ähnlichem wenden Sie sich bitte an den ® Kundendienst der ZEMMLER Siebanlagen. 11.11 Position der Schmierstellen an der Anlage Die Anlage hat eine zentrale Schmierstelle. Dort sind die Schmierstellen der Tragrollen und der Umlenkrolle BAG, hinteren Tragrollen.
- Seite 55 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Technische Daten 12.1 Gesamtanlage Abb. 12-1: Gesamtanlage (Anhänger) Technische Daten MS1000.027.21 Seite 55...
- Seite 56 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 12.2 Gesamtanlage (Rückansicht) Abb. 12-2: Gesamtanlage (Ansicht von Hinten) Technische Daten MS1000.027.21 Seite 56...
- Seite 57 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 12.3 Leistungsdaten Siebmaterialien: Kompost, Holzhackschnitzel, Erden, Sand, Schlacken, Kies, Schotter, Bauaushub, Steine und Recyclingmaterial bis max. 170 mm Bedienung: 1 Person Durchsatz ca. 20 m pro Stunde der Doppeltrommelsiebanlage: (abhängig von Material, Beschickung, gewählter Fraktionen und Maschenweite) 12.4...
- Seite 58 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Bei Nutzung zusätzlicher Verbraucher oder der 230V Zusatzsteckdose ist der Stromerzeuger entsprechend leistungsstärker auszulegen. 12.6 Typenschild Das Typen- und Herstellerschild befindet sich am Grundrahmen auf der rechten Seite in Fahrtrichtung. Die Daten des Typenschilds, insbesondere die Serien-Nr. sind bei der Ersatzteilbestellung unbedingt anzugeben, um Fehler zu vermeiden und Ihnen einen reibungslosen Verlauf der Ersatzteillieferung zu gewährleisten.
- Seite 59 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Entsorgung Maschinen die dauerhaft aus dem Arbeitsprozess herausgenommen werden, müssen nach den gesetzlichen Richtlinien entsorgt werden. Die einzelnen Komponenten müssen nach Material- und Stoffgruppen getrennt werden und bei den entsprechenden Annahmestellen entsorgt werden. Index...
- Seite 60 Betriebsanleitung ZEMMLER MULTI SCREEN MS 1000 Inbetriebnahme · 28 Instandhaltung · 39 Lage der Sicherheitseinrichtungen · 17 Leistungsdaten · 57 Lieferumfang · 6 Sicherheitshinweise · 12 Technische Daten · 55 Transport · 26 Wartung · 39 Index MS1000.027.21 Seite 60...
