Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200
4.3
Baugruppenübersicht
1
Aufgabetrichter
2
Doppeltrommel
3
Mittelfraktionsband
4
Grobfraktionsband
5
Reinigungsbürste
6
Feinfraktionsband
7
Motor und Bedieneinheit
Allgemeine Beschreibung
:

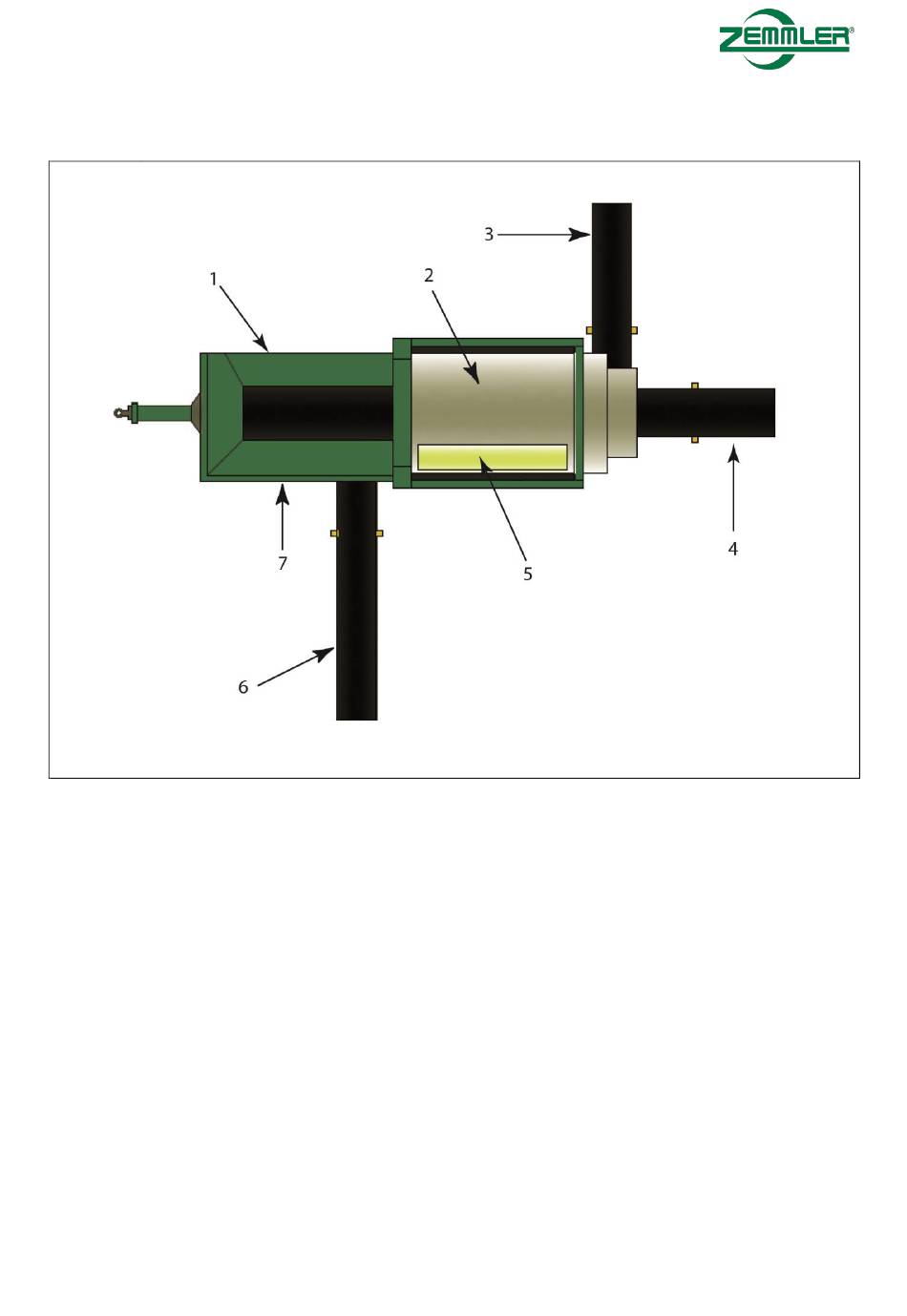

Abb. 4-1: Baugruppenübersicht (Draufsicht)
MS4200.106.21
Seite 24
