Inhaltszusammenfassung für Renfert SILENT compact

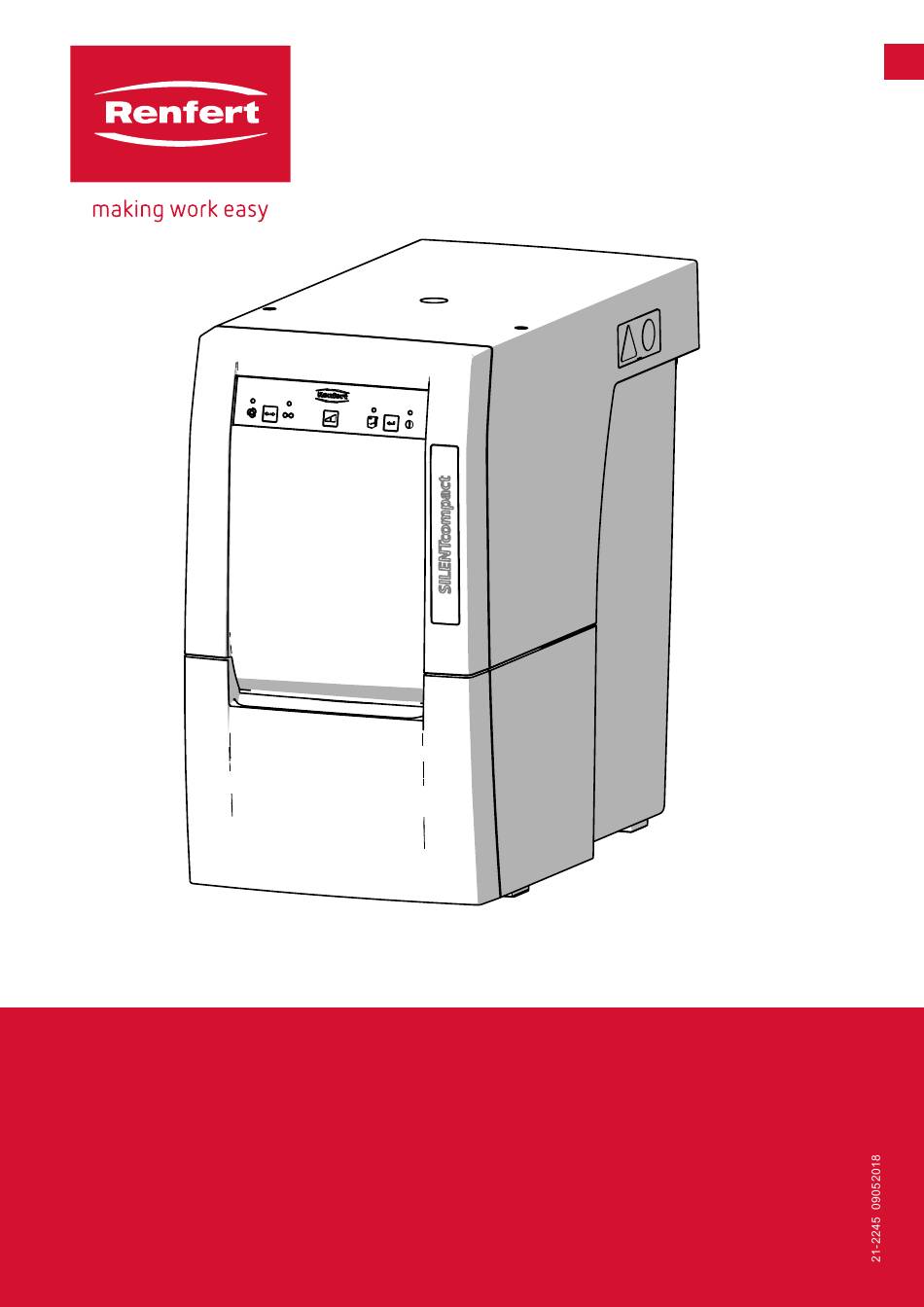

  • Seite 1 SILENT compact ORIGINALBEDIENUNGSANLEITUNG Made in Germany...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Einleitung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 1�1 Verwendete Symbole ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� Sicherheit ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 2�1 Bestimmungsgemäße Verwendung �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�2 Bestimmungswidrige Verwendung ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�3 Umgebungsbedingungen für den sicheren Betrieb ����������������������������������������������������������������������������������������������������������������������������������������������� 2�4 Umgebungsbedingungen für Lagerung und Transport �������������������������������������������������������������������������������������������������������������������������������������� 2�5 Gefahren- und Warnhinweise ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 2�5�1 Allgemeine Hinweise ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2.5.2 Spezifische Hinweise ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 3: Einleitung

    Gibt einen für die Bedienung nützlichen, die Handhabung erleichternden Hinweis. Das Gerät entspricht den zutreffenden EU Richtlinien. Das Gerät unterliegt der EU Richtlinie 2002/96/EG (WEEE Richtlinie). Zu diesem Thema finden Sie ein FAQ Video in unserer Videogalerie auf www.renfert.com/p49. ► Aufzählung, besonders zu beachten • Aufzählung - Aufzählung ⇒...
  • Seite 4: 2�2 Bestimmungswidrige Verwendung

    Jede über die in dieser Anleitung hinausgehende Verwendung gilt als nicht bestimmungsgemäß� Für hieraus resultierende Schäden haftet der Hersteller nicht� An diesem Produkt dürfen nur die von der Firma Renfert GmbH gelieferten oder freigegebenen Zubehör- und Ersatzteile verwendet werden� Die Verwendung von anderen Zubehör- oder Ersatzteilen kann die Sicherheit des Gerätes beeinträchtigen, birgt das Risiko schwerer Verletzungen, kann zu Schäden an der...
  • Seite 5: Spezifische Hinweise

    ► das Produkt in irgendeiner Art und Weise verändert wird - außer den in der Bedienungsanleitung beschriebenen Veränderungen. ► das Produkt nicht vom Fachhandel repariert oder nicht mit Original Renfert Ersatzteilen eingesetzt wird. ► das Produkt trotz erkennbarer Sicherheitsmängel oder Beschädigungen weiter verwendet wird.
  • Seite 6: Produktbeschreibung

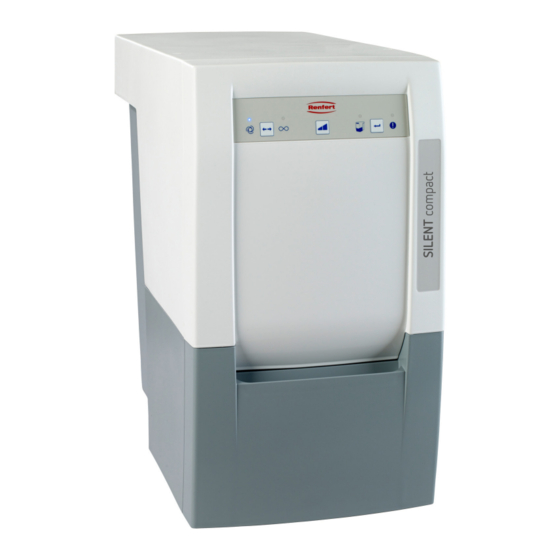

    Das Gerät ist eine Arbeitsplatz- und Geräteabsaugung zur Absaugung von Stäuben in Dentallaboren� Die Absaugung kann sowohl manuell, als auch automatisch in Abhängigkeit vom Betrieb angeschlos- sener elektrischer Stauberzeuger betrieben werden� Baugruppen und Funktionselemente Silent compact Saugstutzen Bedienfeld Ein- / Aus-Schalter...
  • Seite 7: 3�3 Lieferumfang

    90003 4430 Saugschlauchadapter universal 90003 4314 Y-Adapter 2925 0000 Absaugmaul 2925 1000 Glasscheibe mit Halterung 2926 0000 Absaugweiche 2934 0004 Externer Abluftadapter SILENT compact 2934 0007 90°-Absaugwinkel Silent Für weitere Details oder weiteres Zubehör siehe auch www.renfert.com� - 7 -...
  • Seite 8: Inbetriebnahme

    Inbetriebnahme Auspacken ⇒ Entnehmen Sie das Gerät und die Zubehörteile dem Versandkarton� ⇒ Prüfen Sie die Lieferung auf Vollständigkeit (vergleiche Lieferumfang)� Aufstellen Die Absaugung ist ein Standgerät und darf nicht liegend betrieben werden� Platzieren Sie die Absaugung so, dass: • der Abluftaustritt (7, Abb� 1) nicht behindert wird� •...
  • Seite 9: 4�6 Externe Abluftführung

    Externe Abluftführung Über eine externe Abluftführung (siehe Zubehör) kann die Abluft aus dem Labor abgeleitet werden� Die Montageanleitung dafür liegt der externen Abluftführung bei� Bei der Verwendung von Absaugungen in Verbindung mit einer externen Abluftführung wird dem Raum eine erhebliche Menge Luft pro Stunde entzogen. Dies kann zu einem Unterdruck führen, wodurch beim Einsatz von raumluftabhängigen Feuerstät- ten mit Gas-, Flüssig- oder Festbrennstoffen giftige Gase (z.B.
  • Seite 10: 5�5 Schaltschwelle Für Automatikbetrieb Einstellen

    Schaltschwelle für Automatikbetrieb einstellen Die Schaltschwelle, wann ein angeschlossenes Elektrogerät die Ab- saugung startet, kann eingestellt werden� ♦ Automatikbetrieb ist eingestellt, Anzeige (20) leuchtet (ggf� in Auto- matikbetrieb umschalten)� ⇒ Taste Betriebsart (21) für min� 3 Sek� drücken� ♦ Anzeige Automatikbetrieb (20) blinkt� ♦...
  • Seite 11: 6�2 Staubschublade Leeren

    Staubschublade leeren Nach Erreichen eines eingestellten Zeitintervalls (siehe Kap� 6�2�1) wird zum Leeren der Staubschublade aufgefordert� Vor dem Entleeren erfolgt eine Fil- terabreinigung, damit lose Staubpartikel noch in die Staubschublade fallen� Das eingestellte Zeitintervall ist erreicht: ♦ 3-maliger Signalton ertönt� ♦...
  • Seite 12: Feinfilter Wechseln

    Ein ausgelöster Geräteschutzschalter wird durch Eindrücken des Knopfes wieder zurückgesetzt� Bei wiederholtem Auslösen eines Geräteschutzschalters liegt ein Defekt am Gerät vor. Gerät zur Reparatur einschicken! Ersatzteile Verschleiß- bzw. Ersatzteile finden Sie in der Ersatzteilliste im Internet unter www.renfert.com/p918� Geben Sie dort folgende Artikelnummer ein: 29340000� Aus der Garantieleistung ausgeschlossene Teile (Verschleißteile, Verbrauchsteile) sind in der Ersatzteilliste gekennzeichnet� Seriennummer, Herstelldatum und Geräte-Version befinden sich auf dem Geräte-Typenschild.
  • Seite 13 Störung Ursache Abhilfe Anzeige Fehlermeldung • Bei der gewählten Drehzahl am • Einstellung der Schaltschwelle bei einer höheren (26, Abb. 2) leuchtet und Handstück ist die Differenz zwi- Drehzahl am Handstück vornehmen� 3-maliger Signalton. schen Stand-By-Strom und Be- triebsstrom zu gering, es kann kei- ne Schaltschwelle ermittelt werden�...
  • Seite 14: Technische Daten

    Auf den Saugmotor wird eine Garantie von 3 Jahren, maximal jedoch für die Dauer von 1000 Be- triebsstunden (Motorlaufzeit) gewährt. Bei sachgemäßer Anwendung gewährt Renfert Ihnen auf alle Teile des Geräts eine Garantie von 3 Jahren� Voraussetzung für die Inanspruchnahme der Garantie ist das Vorhandensein der Original- Verkaufsrechnung des Fachhandels�...
  • Seite 15: 10 Entsorgungshinweise

    Bitte informieren Sie sich bei Ihren lokalen Behörden über die ordnungsgemäße Entsorgung� 10.2.2 Besondere Hinweise für Kunden in Deutschland Bei den Renfert Elektrogeräten handelt es sich um Geräte für den kommerziellen Einsatz� Diese Geräte dürfen nicht an den kommunalen Sammelstellen für Elektrogeräte abgegeben werden, sondern werden direkt von Renfert zurückgenommen�...
  • Seite 16 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 17 Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90002 1635 Feinfilterset • Fine filter set • Jeu filtre fin • Kit filtro fine Juego elemento filtrante fino • Комплект фильтров тонкой очистки - 1 / 4 - 90002 1635...
  • Seite 18 - 2 / 4 - 90002 1635...
  • Seite 19 - 3 / 4 - 90002 1635...
  • Seite 20 “press” “press” “click” “click” - 4 / 4 - 90002 1635...
