7. Montieren Sie die Auspuffkomponenten wieder am Motor, und
ziehen Sie die drei Bolzen wieder fest an.
[3]
[2]
[1]

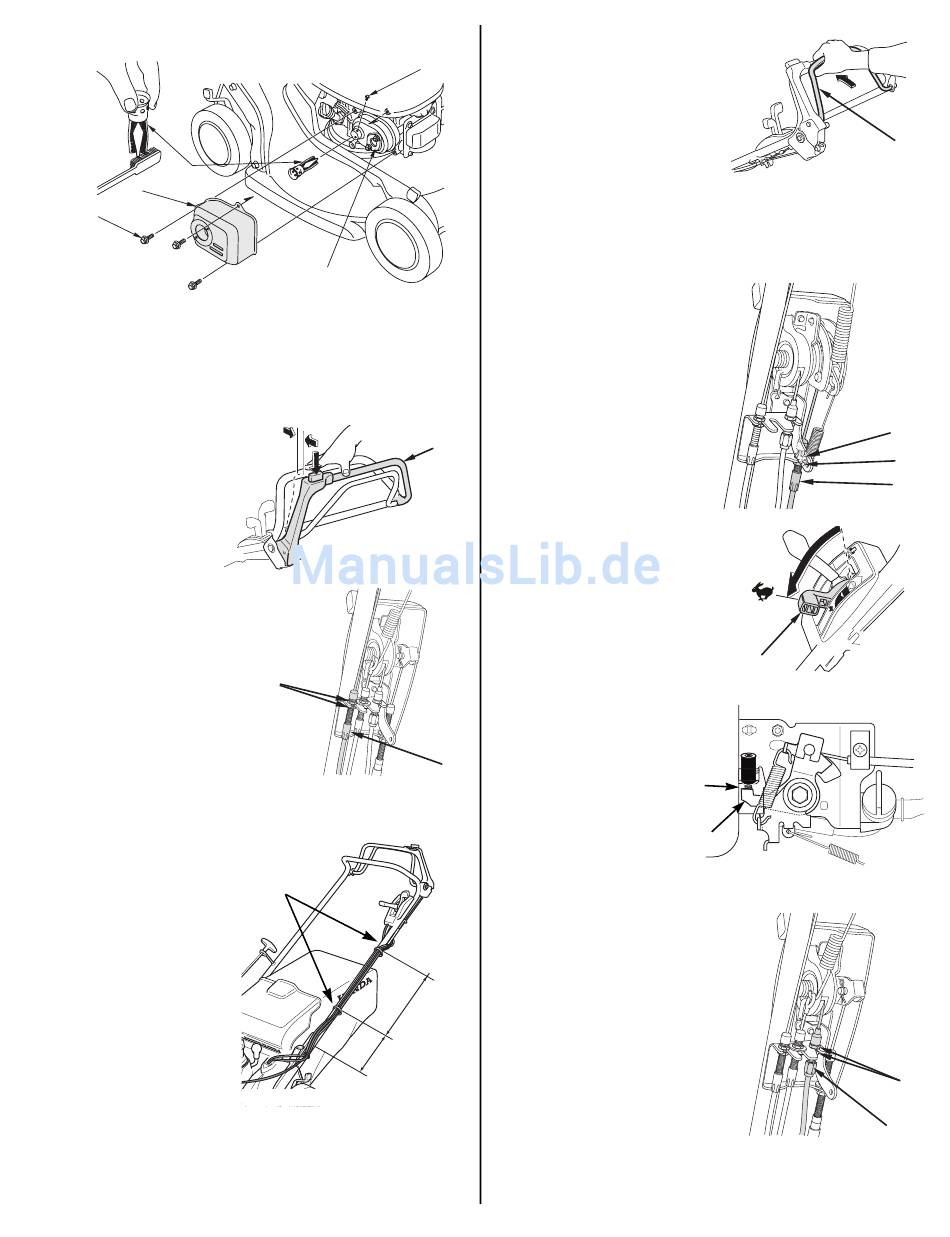

NACHSTELLEN DER BOWDENZÜGE
Bowdenzug der Messerkupplung
Das Spiel am oberen Ende des Messerkupplungsbügels [1] messen
und dabei den Knopf nach unten drücken. Das Spiel sollte
10 ~ 15 mm betragen. Wenn das Spiel nachgestellt werden muß:
1. Die Kontermuttern [2]
mit einem
10-mm-Schlüssel
lockern und die
Regulierschraube [3] je
nach Bedarfnach oben
oder unten schieben.
2. Die Kontermuttern
festziehen und das
Spiel erneut messen.
3. Den Motor im Freien
anlassen und den
Messerkupplungsbügel
betätigen.
Wenn das Schneidemesser
nicht wie beschrieben
reagiert, obwohl der
Bowdenzug richtig
eingestellt ist, den
Rasenmäher von einem
autorisierten
Honda-Händler reparieren
lassen.
Einstellung des Bowdenzugs der Fahrkupplung
1. Bei ausgeschaltetem Motor
die Kabelklemmen [1] wie
gezeigt positionieren.
2. Den Getriebe-Schalthebel
in die Leerlaufstellung
schalten.
3. Den Motor einschalten und
den Gashebel auf die

Stellung SCHNELL

schieben.
[5]
10 ~ 15 mm
[2]
[1]
120 mm
4. Die Fahrkupplung [2] einlegen
und folgendes überprüfen:
[4]
a. Der Rasenmäher darf sich
nicht aus eigenem Antrieb in
Bewegung setzen.
b. Der Rasenmäher setzt sich
aus eigenem Antrieb
langsam in Bewegung, wenn
der Getriebe-Schalthebel um
eine Stufe nach vorne
geschoben wird.
Wenn der Rasenmäher nicht wie oben beschrieben funktioniert,
mit Schritt 5 fortfahren. Andernfalls ist keine Einstellung
erforderlich.
5. Die obere [3] und die untere
[4] Sicherungsmutter der
Fahrkupplung mit einem
10-mm-Schlüssel lösen. Die
Justiervorrichtung [5] nach
oben bzw. nach unten
verschieben, bis sich der
Rasenmäher wie in Schritt 4
beschrieben verhält. Die
Sicherungsmuttern wieder
[1]
anziehen.

Kontrolle Des Gaszugs

1. Bringen Sie den Gashebel [1] in
die Stellung FAST [2].
2. Entfernen Sie die
Abdeckung des
Luftfiltergehäuses.
[3]
3. Prüft, dass der
Steuerhebel [3] nur die
Stöpselschraube [4]
berührt. Bei korrektem
Abstand ist keine
Einstellung
erforderlich. Falls der
Abstand nicht korrekt
ist, fahren Sie mit Schritt 4 fort.
4. Lösen Sie die
Sicherungsmuttern [5] mit einem
10 mm-Schraubenschlüssel.
Bewegen Sie die Justiermutter
[6] nach oben bzw. nach unten,
um den in Schritt 3 genannten
280 mm
Abstand zu erreichen. Ziehen
Sie anschließend die
Sicherungsmuttern [5] wieder
an.
DEUTSCH
[1]
[4]
[3]
[2]
[3]
[4]
[5]
[5]
[6]
15
