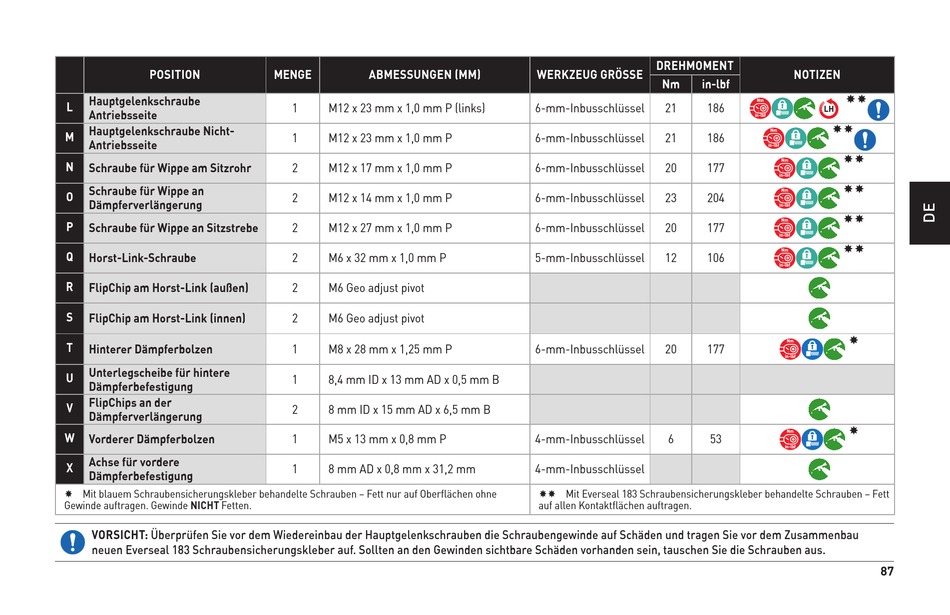

POSITION
Hauptgelenkschraube
L
Antriebsseite
Hauptgelenkschraube Nicht-
M
Antriebsseite
N
Schraube für Wippe am Sitzrohr
Schraube für Wippe an
O
Dämpferverlängerung
P
Schraube für Wippe an Sitzstrebe
Q
Horst-Link-Schraube
R
FlipChip am Horst-Link (außen)
S
FlipChip am Horst-Link (innen)
T
Hinterer Dämpferbolzen
Unterlegscheibe für hintere
U
Dämpferbefestigung
FlipChips an der
V
Dämpferverlängerung
W
Vorderer Dämpferbolzen
Achse für vordere
X
Dämpferbefestigung
Mit blauem Schraubensicherungskleber behandelte Schrauben – Fett nur auf Oberflächen ohne
Gewinde auftragen . Gewinde NICHT Fetten .
VORSICHT: Überprüfen Sie vor dem Wiedereinbau der Hauptgelenkschrauben die Schraubengewinde auf Schäden und tragen Sie vor dem Zusammenbau
neuen Everseal 183 Schraubensicherungskleber auf. Sollten an den Gewinden sichtbare Schäden vorhanden sein, tauschen Sie die Schrauben aus.
MENGE
ABMESSUNGEN (MM)
1
M12 x 23 mm x 1,0 mm P (links)
1
M12 x 23 mm x 1,0 mm P
2
M12 x 17 mm x 1,0 mm P
2
M12 x 14 mm x 1,0 mm P
2
M12 x 27 mm x 1,0 mm P
2
M6 x 32 mm x 1,0 mm P
2
M6 Geo adjust pivot
2
M6 Geo adjust pivot
1
M8 x 28 mm x 1,25 mm P
1
8,4 mm ID x 13 mm AD x 0,5 mm B
2
8 mm ID x 15 mm AD x 6,5 mm B
1
M5 x 13 mm x 0,8 mm P
1
8 mm AD x 0,8 mm x 31,2 mm
DREHMOMENT
WERKZEUG GRÖSSE
Nm
in-lbf
6-mm-Inbusschlüssel
21
186
6-mm-Inbusschlüssel
21
186
6-mm-Inbusschlüssel
20
177
6-mm-Inbusschlüssel
23
204
6-mm-Inbusschlüssel
20
177
5-mm-Inbusschlüssel
12
106
6-mm-Inbusschlüssel
20
177
4-mm-Inbusschlüssel
6
53
4-mm-Inbusschlüssel
Mit Everseal 183 Schraubensicherungskleber behandelte Schrauben – Fett
auf allen Kontaktflächen auftragen .
NOTIZEN
Nm
LH
in-lbf
Nm
in-lbf
Nm
in-lbf
Nm
in-lbf
Nm
in-lbf
Nm
in-lbf
Nm
in-lbf
Nm
in-lbf
87
