Y-SPLITTER MONTIEREN: FAHRRAD MIT AXS (ALU-RAHMEN GRÖSSE S1)
ƒ Entfernen Sie die Buchse des AXS-Splitters (A) vom Display-Stecker (B) .
ƒ Schließen Sie den mittleren Kabelsteckverbinder des Y-Splitters für
verkabelte Leuchten (C) an den Display-Stecker (B) an .
ƒ Schließen Sie den linken Stecker des Y-Splitters für verkabelte
Leuchten (D) an die Buchse des AXS-Splitters (A) an .
ƒ Trennen Sie die beiden Splitter und verwenden Sie die beiden kurzen
Kabelhüllen, um die Kabel in getrennten Hüllen zu platzieren .
Y-SPLITTER
Y-SPLITTER
VERKABELTE
AXS-SCHALTWERK
LEUCHTE
102

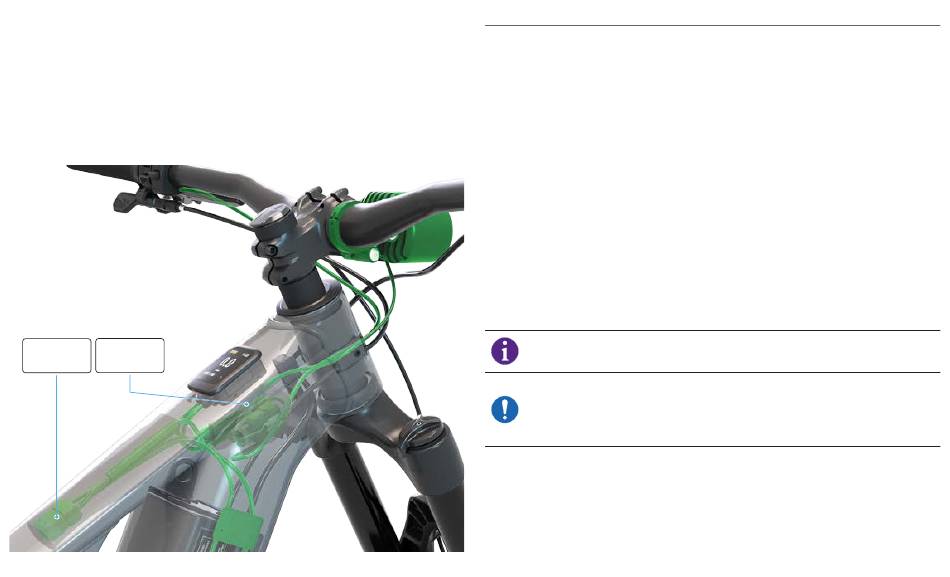

16.3.5 EINBAU DES Y-SPLITTERS FÜR VERKABELTE LEUCHTEN
ƒ Schließen Sie die Y-Splitter-Kabel für verkabelte Leuchten an die
Leuchte an .
ƒ Stellen Sie sicher, dass die Kabel Schwarz an Schwarz und Rot an Rot
verbunden werden .
ƒ Verwenden Sie eine geeignete Abdichtungsmethode gegen Wasser, um
die Dichtungen vor Feuchtigkeit zu schützen .
ƒ Befolgen Sie die Anweisungen für die von Ihnen gewählte
Abdichtungsmethode sorgfältig .
ƒ Schalten Sie das Fahrrad ein, um sich zu vergewissern, dass die
Leuchte funktioniert . Schalten Sie dann das Fahrrad aus und montieren
Sie die Leuchte an Ihrem Fahrrad .
ƒ Platzieren Sie alle Kabel und Y-Splitter ordentlich in einer Kabelhülle
mit der beschichteten Seite nach innen und verschließen Sie die
Klettverschlüsse .
ƒ Setzen Sie die SWAT™-Tasche und den Akku wieder ein und bringen Sie
die Akku-Abdeckung wieder an .
ƒ Setzen Sie das Display wieder in das Oberrohr ein .
Achten Sie darauf, den Kabelplan sorgfältig zu befolgen, um einen
ordnungsgemäßen Betrieb sicherzustellen.
VORSICHT: Unsachgemäß gegen Wasser abgedichtete
Kabelverbindungen können zu Kurzschlüssen oder
Systemschäden führen. Verwenden Sie für Kabelverbindungen
nur geeignete wasserdichte Steckverbinder.
