Inhaltszusammenfassung für PCE Instruments PCE-170 A

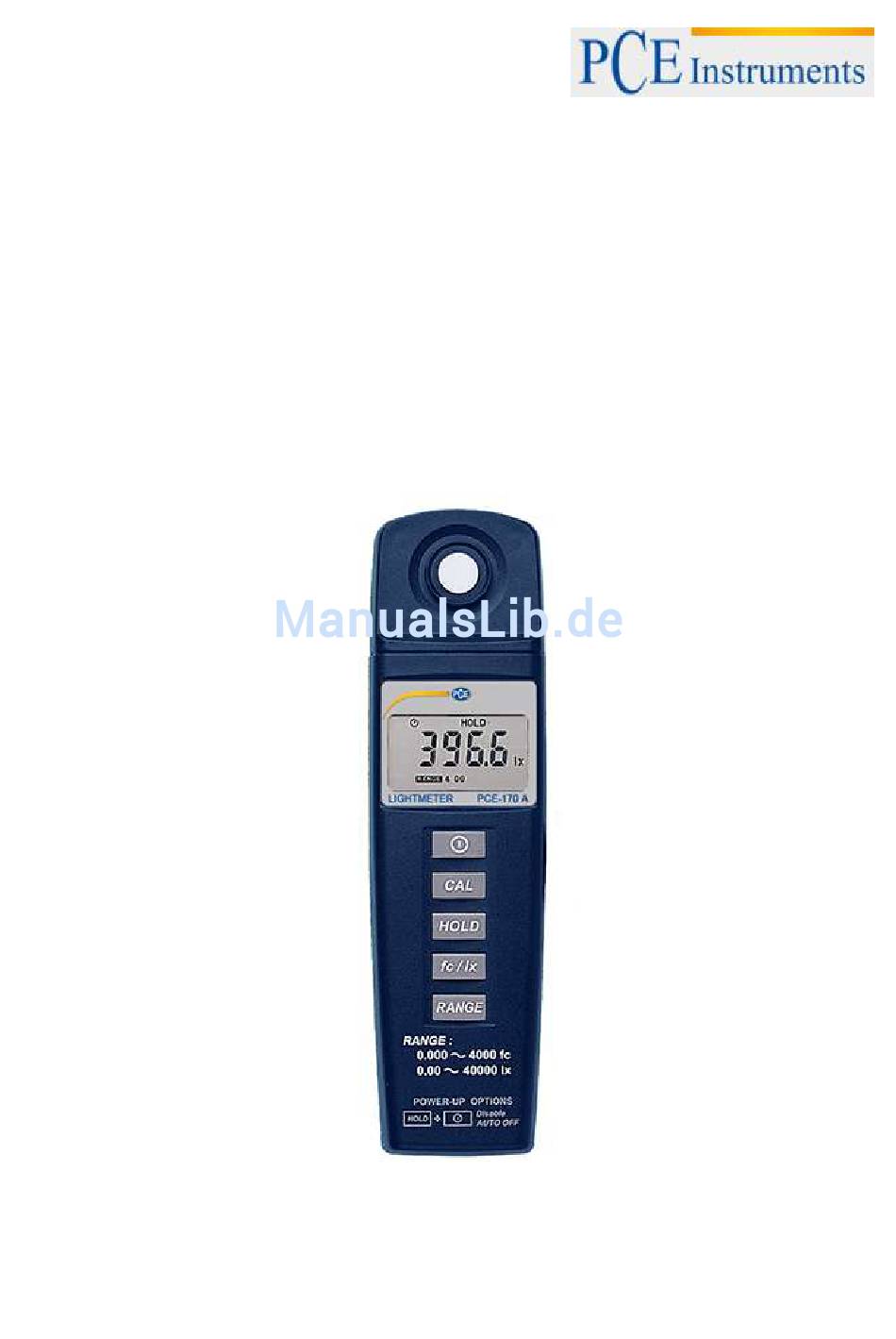

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@warensortiment.de www.warensortiment.de www.pce-instruments.com/deutsch Bedienungsanleitung Mini-Lichtmessgerät PCE-170 A Version 1.0 Erstelldatum 05.11.2014 Letzte Änderung 02.06.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Bedienung ........................ 6 Batteriewechsel ....................... 6 Eigenschaften der relativen Reaktion des sichtbaren Spektrums ...... 6 Vorsichtsmaßnahmen bei der Bedienung ............. 7 Entsorgung ......................7 10 Kontakt ........................7... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Mini-Lichtmessgerätes PCE-170 A von PCE Instruments entschieden haben. Dieses Lichtmessgerät ist auch für Laien geeignet und zeichnet sich durch einen großen Messbereich aus. Das kompakte Gehäuse und die kurze Ansprechzeit erlauben dem Nutzer eine schnelle und mühelose Handhabung. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Bereiche 0,00 ... 39,99/399,9/3999/39990lux 0,000 ... 3,999/39,99/399,9/3999fc automatische und manuelle Messbereichswahl Auflösung 0,01lux ~ 10lx; 0,001fc ~ 1fc Genauigkeit ± 3% v. Messwert ± 5 Stellen Temperatureigenschaften ± 0,1%/°C Reaktionszeit 0,5 Sek. Lichtsensor Si Photodiode Betriebstemperatur/Feuchtigkeit 0°C ~40°C (32°F ~ 104°F); 0 ~ 80% r. F. Lagertemperatur/Feuchte -10°C ~ 50°C (14°F ~ 122°F);... -
Seite 5: Gerätebeschreibung

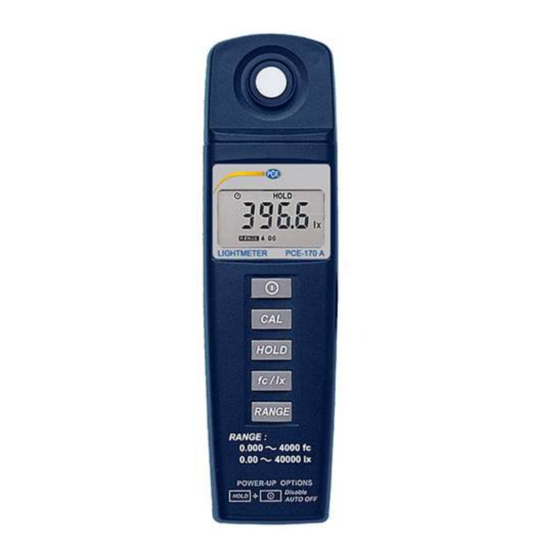

BETRIEBSANLEITUNG Gerätebeschreibung 1 Lichtstärkesensor 2 Sensorabdeckkappe 3 LCD-Display 4 Ein/Ausschalter 5 CAL-Nullpunkttaste: zum schnellen Nullen der Anzeige während der Messung 6 HOLD-Taste: friert den aktuell gemessenen Wert am Display ein. Besonders hilfreich, wenn sich die Lichtverhältnisse schnell ändern. Nochmaliges Betätigen zeigt wieder den aktuell gemessenen Wert an. 7 Umschalttaste fc/lux (fc = Lumen pro Fuß... -
Seite 6: Bedienung
BETRIEBSANLEITUNG Bedienung Drücken Sie den Ein/Ausschalter, um das Gerät einzuschalten. Die Abdeckkappe muss dabei auf dem Lichtsensor bleiben. erscheint automatisch auf dem LCD-Display. Nachdem erscheint, führt das Messgerät einen automatischen Nullabgleich durch. Wenn dieser abgeschlossen ist, verschwindet und „0,00“ erscheint. Nach der Bestätigung der Anzeige „0,00“, entfernen Sie die Abdeckkappe, um mit der Messung zu beginnen. -
Seite 7: Vorsichtsmaßnahmen Bei Der Bedienung
BETRIEBSANLEITUNG Vorsichtsmaßnahmen bei der Bedienung Gehen Sie mit dem Gerät sorgsam um, lassen Sie es nicht fallen und treffen Sie es nicht mit einem harten Gegenstand. Vermeiden Sie schmutzige oder staubige Umgebungen oder Umgebungen, in denen die Luft salzhaltig ist oder wo es Schadgase gibt. Wenn die Oberfläche des Lichtdetektors in Berührung mit Schmutz oder Staub kommt, wird die Genauigkeit des Messwertes beeinträchtigt.
